一种激光安装座的定位和角度调节装置的制作方法

本实用新型涉及激光安装座的定位和角度调节装置。

背景技术：

近年来随着科技的发展和进步，红外激光技术的研发和应用范围迅猛的扩大，在国内外都已成为关注热点。特别是激光器在很多行业的应用，如医疗、环境检测、科研实验、石油化工、采矿工业、舞台灯光等。红外激光有可见光和不可见光，激光器都需要稳固地安装在一个能散热和有温度控制的框体里，才能长久的工作，这种功能的框体简称激光安装座。激光安装座通过外接口与电源或上位机连接后驱动工作。激光座有多种结构形式，有通过光钎耦合将激光源输出，也有不用光钎耦合将反射的光源通过准直后射出，射到调节架上的反射镜面内，通过调节架调节发射光的角度。也有将激光座安装到一调节平台上，通过调节平台来调节发射光的角度。

目前使用的激光座通过光钎耦合将激光源输出，存在光钎和耦合的成本昂贵和容易损坏的缺点。普遍采用激光座安装到一调节平台上，通过调节平台来调节发射光的角度，每次安装激光座总会有中心位置的误差。因光源需要稳定的装载结构，这种调节平台结构体积较大，不适合在较小的空间使用。

技术实现要素：

本实用新型目的是：提供一种激光安装座的定位和角度调节装置，将激光安装座固定在一调节板上，一固定板设有焊接螺母和安装支柱上端螺柱连接，调节板和固定板中间用一钢球作为中心定位的支点，四边设有压簧导柱和二层压簧稳定支撑，通过前后二个调节螺钉来调节激光安装座垂直方向的角度。安装方便稳定、结构紧凑可精细调节角度。

本实用新型技术方案是：一种激光安装座的定位和角度调节装置，包括：调节板、固定板、钢球、压簧、调节螺钉、压簧导柱、安装支柱和螺钉。所述调节板中部二边有孔，通过螺钉将激光安装座固定在调节板上；调节板中间有一圆孔，切合钢球面；周边有四孔用于穿过压簧导柱；前后各设一螺纹孔，用于旋入调节螺钉，调节激光安装座垂直方向的角度。所述固定板中间有一圆孔，上面放置钢球，与调节板中心定位，周边有四孔用于穿过压簧导柱，前后各设一通孔，用于穿过调节螺钉，调节激光安装座垂直方向的角度，固定板中间下面焊接一螺母，与安装支柱上端螺柱连接，使固定板处于固定的水平状态。所述压簧导柱有4个，分上下二层穿入8个压簧；压簧导柱上端有六角凸台，中间是圆柱体，用于穿入压簧，下端设有内螺纹，用于穿入压簧后旋入螺钉固定。调节板通过二螺钉固定了激光安装座后，放在固定板的上方，通过中间的圆孔切合钢球面；周边4个压簧导柱穿过调节板、穿入一压簧、穿过固定板、再穿入一压簧，旋入螺钉固定，由于周边4个压簧导柱穿过上下二层8个受力相同的压簧，调节板及激光安装座处于稳定的水平状态；二个调节螺钉分别从固定板前后的通孔由下向上穿过，旋入调节板的螺纹孔。当需要调节激光射线向上倾斜时，逐步旋紧后面的调节螺钉，调节螺钉受力克服后边上层二个压簧和前边下层二个压簧的弹力，调节板及激光安装座通过中间的钢球为支点向上倾斜，即激光射线向上倾斜。向上倾斜的角度与调节螺钉旋紧的长度成正比。当需要调节激光射线向下倾斜时，旋松后面的调节螺钉，旋紧前面的调节螺钉。

本实用新型的优点是：

1、激光安装座通过钢球与调节部件中心定位始终准确，周边4压簧支撑受力均匀稳定，使用前后二调节螺钉调节激光垂直面上下倾斜角度，无节稳定精细调节。

2、结构紧凑，体积小，安装方便可靠。

3、无损耗件，无需维修，使用寿命长。

附图说明

下面结合附图及本实用新型作进一步描述：

图1为本实用新型装置正视图；

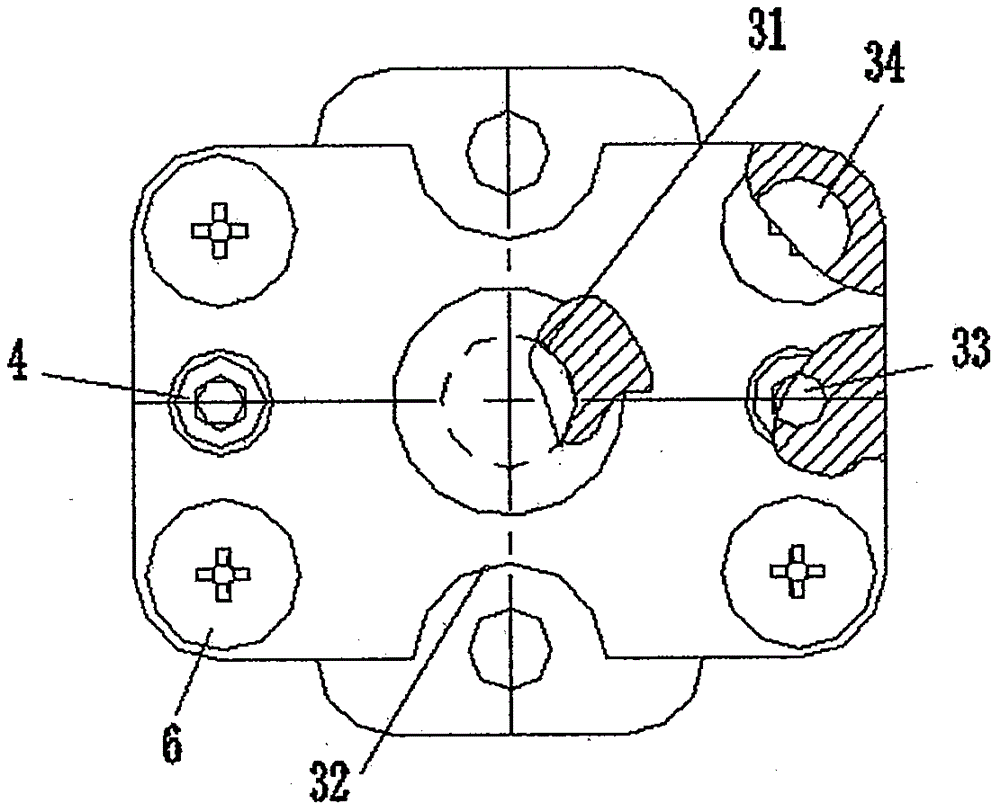

图2为本实用新型装置固定板与调节板连接的仰视图；

图3为本实用新型装置固定板与调节板连接的正视图；

图4为本实用新型装置固定板与调节板连接的俯视图；

图5为本实用新型装置调节角度向上倾斜图；

其中：01激光射线；1激光安装座；2调节板；21中间钢球上孔；22安装孔；23调节螺纹孔；24压簧导柱上孔；3固定板；31中间钢球下孔；32半圆让位孔；33调节通孔；34压簧导柱下孔；35焊接螺母；4调节螺钉；5安装支柱；6半圆头螺钉；7压簧；8压簧导柱；81六角凸台；82圆柱体；83内螺纹孔；9钢球；10固定螺钉。

具体实施方式

如图1所示，一种激光安装座的定位和角度调节装置，包括：激光射线01，激光安装1，调节板2，固定板3，二个调节螺钉4，安装支柱5，四个半圆头螺钉6，八个压簧7，四个压簧导柱8，钢球9，二个固定螺钉10。

所述调节板2设有：中间钢球上孔21与钢球9切合；中部二边各一个安装孔22通过固定螺钉10与激光安装座连接固定；前后二个调节螺纹孔23用于旋入调节螺钉4，调节激光射线垂直方向的角度；四个压簧导柱上孔24用于穿入压簧导柱8。

所述固定板3设有：中间钢球下孔31用于放置钢球；中部二边各一个半圆让位孔32让位固定螺钉10；前后二个调节通孔33用于穿过调节螺钌4，调节激光射线垂直方向的角度；四个压簧导柱下孔34用于穿入压簧导柱8，中间下面设一焊接螺母35，与安装支柱5上端螺柱连接，使固定板3处于固定的水平状态。

所述钢球9放置在固定板3的中间钢球下孔31的位置。激光安装座1通过固定螺钉10固定在调节板2上，放在固定板3的上方，中间钢球上孔21与固定板3上的钢球9切合。4个压簧导柱8穿过调节板2的压簧导柱上孔24、穿入一压簧7、穿过固定板3的压簧导柱下孔34、再穿入一压簧7，旋入半圆头螺钉6，使八个压簧7分二层受压固定、固定板3与调节板2稳定连接，激光安装座1处于稳定的水平状态，激光射线01也是水平角度状态。

如图2到图4所示，所述固定板3设有：中间钢球下孔31用于放置钢球9；中部二边各一个半圆让位孔32让位固定螺钉10；前后二个调节通孔33用于穿过调节螺钉4；四个压簧导柱下孔34用于穿入压簧导柱8；所述压簧导柱8上端有六角凸台81，中间是圆柱体82，用于穿入压簧7，下端设有内螺纹83，用于穿入压簧后旋入螺钉固定6。固定板3的中间下面设一焊接螺母35与安装支柱5上端螺柱连接，使固定板处于固定的水平状态。所述调节板2中间钢球上孔21与钢球9切合；中部二边各一个安装孔22通过固定螺钉10与激光安装座1连接固定；前后二个调节螺纹孔23用于旋入调节螺钉4，调节激光射线垂直方向的角度；四个压簧导柱上孔24用于穿入压簧导柱8，上平面与六角凸台81贴合。

如图5所示，当需要调节激光射线01向上倾斜时，逐步旋紧后面的调节螺钉4，受力的调节螺钉4克服后边上层二个压簧7和前边下层二个压簧7的弹力，调节板3及激光安装座1通过中间的钢球9为支点向上倾斜，即激光射线01向上倾斜。向上倾斜的角度与调节螺钉旋紧的长度成正比。当需要调节激光射线01向下倾斜时，旋松后面的调节螺钉4，旋紧前面的调节螺钉4。

以上仅是本实用新型的具体应用范例，对本实用新型的保护范围不构成任何限制。除上述实施例外，本实用新型还可以有其它实施方式。凡采用等同替换或等效变换形成的技术方案，均落在本实用新型所要求保护的范围之内。
