一种黄油枪的排气阀装置的制作方法

技术领域：

本实用新型涉及一种黄油枪的排气阀装置，属于黄油枪技术领域。

背景技术：
：

黄油枪可用于机动车辆和生产流水线上加黄油起到润滑保养和防锈的作用，体积小，重量轻，便于使用和携带，黄油枪筒内不能存在空气，有空气润滑脂打不出不能使用，这时需要设有排气口排气；目前市场上的排气装置排气不干净，效果差，油堵住的时候排放不出而影响黄油枪的工作。

技术实现要素：
：

针对上述问题，本实用新型要解决的技术问题是提供一种黄油枪的排气阀装置。

本实用新型的一种黄油枪的排气阀装置，包括黄油筒、枪头、排气阀装置和出油嘴，黄油筒的前端旋接有枪头，枪头上设置有排气阀装置，排气阀装置是由旋紧杆、排气升降螺旋杆、定位螺帽、弹簧、排气阀体、排气通道、钢珠、360度排气套组成，旋紧杆上固定有排气升降螺旋杆，排气阀体上旋接有定位螺帽，排气升降螺旋杆的顶部套接有弹簧，排气阀体内设置有排气通道，排气通道的通道口处设置有钢珠，且钢珠位于弹簧上，360度排气套设置在排气阀体上，排气阀体的下方设置有填充块，枪头上设置有出油嘴。

作为优选，所述的枪头内设置有芯棒，芯棒位于排气阀装置的下方，芯棒的芯棒孔尾部设置有填充块，空气受压后会有压缩的特性，填充块是为了让空间更小，能够储气的空间越小，排气的效率就越高，芯棒的一端设置有黄油枪传动装置。

本实用新型的有益效果：它结构设计合理，操作简单，使用方便，排气干净，便于黄油枪打黄油操作，通过在黄油枪的排气阀装置，可以有效排除因灌装黄油与黄油筒中时混入的空气及黄油筒里面有大量的空气致使不能够打出黄油，通过在排气阀装置内设置钢珠和弹簧相配合，有效的解决了排气通道被油堵住而影响排气和影响黄油枪不能工作问题。

附图说明：

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

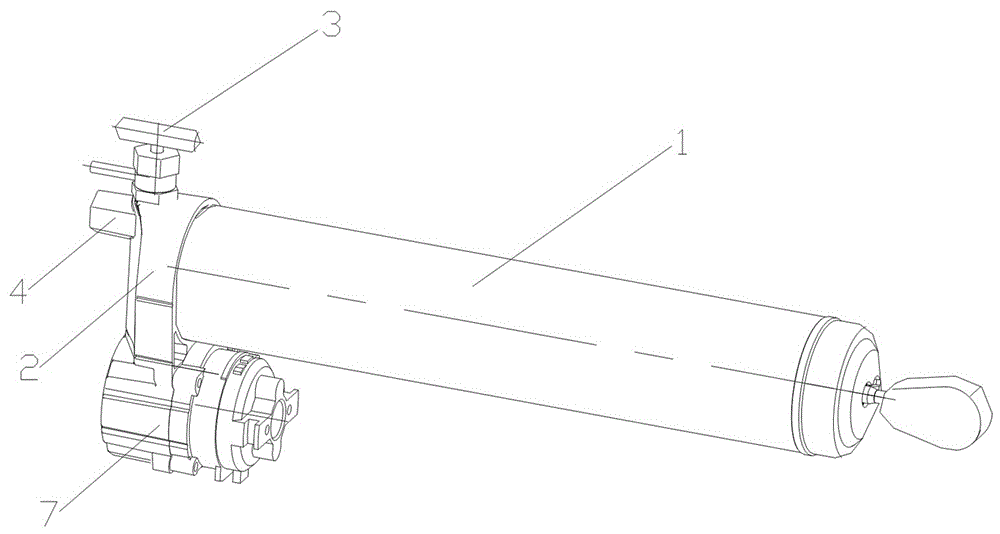

图1为本实用新型的结构示意图；

图2为本实用新型的俯视图；

图3为图2的a-a向剖视图；

图4为本实用新型中排气阀装置的结构示意图；

图5为图4的俯视图；

图6为图5的b-b向剖视图。

1-黄油筒；2-枪头；3-排气阀装置；3-1-旋紧杆；3-2-排气升降螺旋杆；3-3-定位螺帽；3-4-弹簧；3-5-排气阀体；3-6-排气通道；3-7-钢珠；3-8-360度排气套；4-出油嘴；5-芯棒；6-填充块；7-黄油枪传动装置。

具体实施方式：

如图1-图6所示，本具体实施方式采用以下技术方案：它包含黄油筒1、枪头2、排气阀装置3和出油嘴4，黄油筒1的前端旋接有枪头2，枪头2上设置有排气阀装置3，排气阀装置3是由旋紧杆3-1、排气升降螺旋杆3-2、定位螺帽3-3、弹簧3-4、排气阀体3-5、排气通道3-6、钢珠3-7、360度排气套3-8组成，旋紧杆3-1上固定有排气升降螺旋杆3-2，排气阀体3-5上旋接有定位螺帽3-3，排气升降螺旋杆3-2的顶部套接有弹簧3-4，排气阀体3-5内设置有排气通道3-6，排气通道3-6的通道口处设置有钢珠3-7，且钢珠3-7位于弹簧3-4上，360度排气套3-8设置在排气阀体3-5上，排气阀体3-5的下方设置有填充块6，枪头2上设置有出油嘴4。

其中，所述的枪头2内设置有芯棒5，芯棒5位于排气阀装置3的下方，芯棒5的芯棒孔尾部设置有填充块6，空气受压后会有压缩的特性，填充块6是为了让空间更小，能够储气的空间越小，排气的效率就越高，芯棒5的一端设置有黄油枪传动装置7。

本具体实施方式中排气阀装置的工作原理：黄油筒1内混入空气后，芯棒5在黄油枪传动装置7的作用下在枪头芯棒孔内做往复运动，在进油口中将润滑脂黄油不断带入出油嘴4中，由于混入空气的原因，黄油枪传动装置7内的压力较大，这时只需拧开排气阀装置3的旋紧杆3-1，排气升降螺旋杆3-2的顶部旋转离开钢珠3-7，芯棒5在黄油枪传动装置7的作用下在枪头芯棒孔内做往复运动把空气从排气通道3-6排出，空气的压力把钢珠3-7向前推（钢珠3-7和弹簧3-4没有排气升降螺旋杆3-2的顶部抵挡使钢珠3-7和弹簧3-4有间隙可活动），空气从钢珠3-7和排气通道3-6的夹缝中推到360度排气套3-8内的气管中排出，然后钢珠3-7通过弹簧3-4复位到排气通道口。

本具体实施方式通过钢珠3-7和弹簧3-4的配合，当排气通道3-6内的油堵住时也不影响排气，芯棒5在黄油枪传动装置7内往复运动时推动油适量排出，油排出说明没有空气的存在，就可以关闭排气阀装置3上的旋紧杆3-1，排气升降螺旋杆3-2的顶部套接在弹簧3-4上，弹簧3-4和排气升降螺旋杆3-2的顶部顶着钢珠3-7，芯棒5在黄油枪传动装置7的作用下在枪头芯棒孔内做往复运动，钢珠3-7处于锁紧状态，关闭排气通道3-6。

本具体实施方式结构设计合理，操作简单，使用方便，排气干净，便于黄油枪打黄油操作，通过在黄油枪的排气阀装置，可以有效排除因灌装黄油与黄油筒中时混入的空气及黄油筒里面有大量的空气致使不能够打出黄油，通过在排气阀装置内设置钢珠和弹簧相配合，有效的解决了排气通道被油堵住而影响排气和影响黄油枪不能工作问题。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

1.一种黄油枪的排气阀装置，其特征在于：包括黄油筒(1)、枪头(2)、排气阀装置(3)和出油嘴(4)，黄油筒(1)的前端旋接有枪头(2)，枪头(2)上设置有排气阀装置(3)，排气阀装置(3)是由旋紧杆(3-1)、排气升降螺旋杆(3-2)、定位螺帽(3-3)、弹簧(3-4)、排气阀体(3-5)、排气通道(3-6)、钢珠(3-7)、360度排气套(3-8)组成，旋紧杆(3-1)上固定有排气升降螺旋杆(3-2)，排气阀体(3-5)上旋接有定位螺帽(3-3)，排气升降螺旋杆(3-2)的顶部套接有弹簧(3-4)，排气阀体(3-5)内设置有排气通道(3-6)，排气通道(3-6)的通道口处设置有钢珠(3-7)，且钢珠(3-7)位于弹簧(3-4)上，360度排气套(3-8)设置在排气阀体(3-5)上，排气阀体(3-5)的下方设置有填充块(6)，枪头(2)上设置有出油嘴(4)。

2.根据权利要求1所述的一种黄油枪的排气阀装置，其特征在于：所述的枪头(2)内设置有芯棒(5)，芯棒(5)位于排气阀装置(3)的下方，芯棒(5)的芯棒孔尾部设置有填充块(6)，芯棒(5)的一端设置有黄油枪传动装置(7)。

技术总结
本实用新型公开了一种黄油枪的排气阀装置，它涉及黄油枪领域，旋紧杆上固定有排气升降螺旋杆，排气阀体上旋接有定位螺帽，排气升降螺旋杆的顶部套接有弹簧，排气阀体内设置有排气通道，排气通道的通道口处设置有钢珠，且钢珠位于弹簧上，360度排气套设置在排气阀体上，排气阀体的下方设置有填充块，枪头上设置有出油嘴。它通过黄油枪的排气阀装置，可以有效排除因灌装黄油与黄油筒中时混入的空气及黄油筒里面有大量的空气致使不能够打出黄油，通过在排气阀装置内设置钢珠和弹簧相配合，有效的解决了排气通道被油堵住而影响排气和影响黄油枪不能工作问题。

技术研发人员：应高进
受保护的技术使用者：应高进
技术研发日：2019.09.25
技术公布日：2020.06.05
