一种多功能数显测力仪的制作方法

本实用新型是一种多功能数显测力仪，属于测力仪技术领域。

背景技术：

测力仪用于测量各种力值或载荷的便携式计量仪器。又称测力计。有各种不同的分类，根据使用对象分为工作测力仪和标准测力仪。评价测力仪准确度等级的主要指标是重复性r，稳定度sb。数显测力仪属于测力仪的一种。

现有技术中，现有的多功能数显测力仪在对物体进行测量时，通常需要弯腰将挂钩挂在测量物体上，当测量物体较重时，挂钩长度较短，在弯腰进行提拉时容易使腰部受到损伤，现有的多功能数显测力仪不便于对挂钩长度进行调节，影响使用，现在急需一种多功能数显测力仪来解决上述出现的问题。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种多功能数显测力仪，以解决上述背景技术中提出的问题，本实用新型结构合理，便于组合安装，调节便捷，测量效果好。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种多功能数显测力仪，包括显示屏、挂钩、便捷调节机构、测力仪主体以及调节键，所述测力仪主体前端面中间位置装配有调节键，所述测力仪主体前端面上侧安装有显示屏，所述测力仪主体上侧连接有挂钩，所述挂钩下侧设置有便捷调节机构，所述便捷调节机构包括安装架、卷轮、转轴、钢丝拉绳、松紧环、调节杆以及轴承，所述测力仪主体上端面固定有安装架，所述安装架内部上侧安装有卷轮，所述卷轮左端面安装有转轴，所述卷轮右端面固定有调节杆，所述卷轮环形侧面缠绕有钢丝拉绳，所述调节杆与安装架连接处安装有轴承，所述调节杆环形侧面安装有松紧环，所述挂钩下侧连接有钢丝拉绳。

进一步地，所述挂钩下端面固定有栓环，所述栓环内部连接有钢丝拉绳。

进一步地，所述调节杆环形侧面左侧设置有外螺纹，所述松紧环内环形侧面设置有内螺纹，所述松紧环与调节杆通过螺纹相连接。

进一步地，所述安装架内部左侧开设有活动孔，所述转轴直径小于活动孔内径。

进一步地，所述卷轮中间位置直径小于左右两侧直径。

进一步地，所述调节杆环形侧面右侧套设有橡胶套环。

本实用新型的有益效果：本实用新型的一种多功能数显测力仪，因本实用新型添加了安装架、卷轮、转轴、钢丝拉绳、松紧环、调节杆以及轴承，该设计能够便捷的对挂钩长度进行调节，解决了原有多功能数显测力仪不便于对挂钩长度进行调节导致使用效果不好的问题，提高了本实用新型的调节便捷性。

因挂钩下端面固定有栓环，栓环内部连接有钢丝拉绳，该设计使钢丝拉绳通过栓环对挂钩进行连接，因调节杆环形侧面左侧设置有外螺纹，松紧环内环形侧面设置有内螺纹，松紧环与调节杆通过螺纹相连接，通过螺纹连接便于对调节杆进行松紧固定，因安装架内部左侧开设有活动孔，转轴直径小于活动孔内径，该设计使转轴便于进行转动，因卷轮中间位置直径小于左右两侧直径，该设计便于对钢丝拉绳进行缠绕，本实用新型结构合理，便于组合安装，调节便捷，测量效果好。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

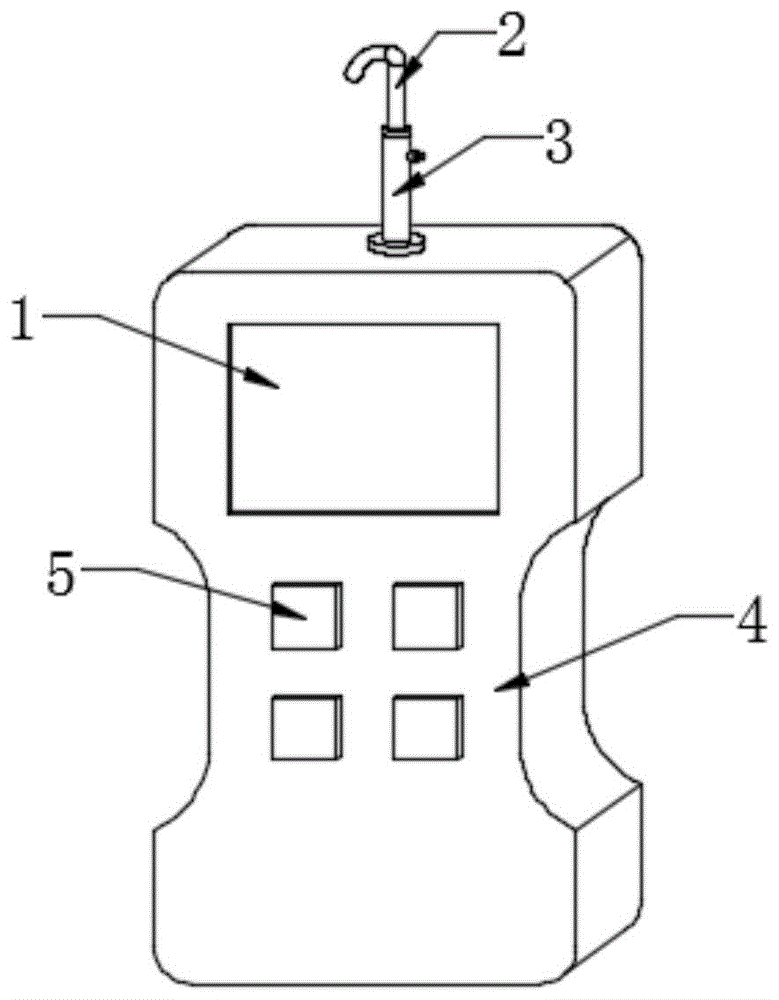

图1为本实用新型一种多功能数显测力仪的结构示意图；

图2为本实用新型一种多功能数显测力仪中便捷调节机构的结构示意图；

图3为本实用新型一种多功能数显测力仪中a的放大图；

图中：1-显示屏、2-挂钩、3-便捷调节机构、4-测力仪主体、5-调节键、31-安装架、32-卷轮、33-转轴、34-钢丝拉绳、35-松紧环、36-调节杆、37-轴承、21-栓环、361-橡胶套环。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图3，本实用新型提供一种技术方案：一种多功能数显测力仪，包括显示屏1、挂钩2、便捷调节机构3、测力仪主体5以及调节键5，测力仪主体5前端面中间位置装配有调节键5，测力仪主体5前端面上侧安装有显示屏1，测力仪主体5上侧连接有挂钩2，挂钩2下侧设置有便捷调节机构3。

便捷调节机构3包括安装架31、卷轮32、转轴33、钢丝拉绳34、松紧环35、调节杆36以及轴承37，测力仪主体5上端面固定有安装架31，安装架31内部上侧安装有卷轮32，卷轮32左端面安装有转轴33，卷轮右端面固定有调节杆36，卷轮32环形侧面缠绕有钢丝拉绳34，调节杆36与安装架31连接处安装有轴承37，调节杆36环形侧面安装有松紧环35，挂钩2下侧连接有钢丝拉绳34，该设计解决了原有多功能数显测力仪不便于对挂钩2长度进行调节导致使用效果不好的问题。

挂钩2下端面固定有栓环21，栓环21内部连接有钢丝拉绳34，该设计使钢丝拉绳34通过栓环21对挂钩2进行连接，调节杆36环形侧面左侧设置有外螺纹，松紧环35内环形侧面设置有内螺纹，松紧环35与调节杆36通过螺纹相连接，通过螺纹连接便于对调节杆36进行松紧固定，安装架31内部左侧开设有活动孔，转轴33直径小于活动孔内径，该设计使转轴33便于进行转动，卷轮32中间位置直径小于左右两侧直径，该设计便于对钢丝拉绳34进行缠绕，调节杆36环形侧面右侧套设有橡胶套环361，该设计提高了调节杆36使用时的舒适性。

作为本实用新型的一个实施例：工作人员通过测力仪主体5对物体进行测量时，首先拧动松紧环35，松紧环35与安装架31连接处松动，转动调节杆36，调节杆36顺着轴承37转动带动卷轮32顺着转轴33转动，卷轮32转动时钢丝拉绳34松动，挂钩2由于重力作用逐渐与测量物体相靠近，当钢丝拉绳34伸长到合适位置后反向拧动松紧环35，使松紧环35紧密与安装架31相贴合对调节杆36进行固定，随后通过挂钩2对物体进行测量，实现了对数显测力仪挂钩2长度进行便捷调节的目的，提高了本实用新型的实用性。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

1.一种多功能数显测力仪，包括显示屏、挂钩、便捷调节机构、测力仪主体以及调节键，其特征在于：所述测力仪主体前端面中间位置装配有调节键，所述测力仪主体前端面上侧安装有显示屏，所述测力仪主体上侧连接有挂钩，所述挂钩下侧设置有便捷调节机构；

所述便捷调节机构包括安装架、卷轮、转轴、钢丝拉绳、松紧环、调节杆以及轴承，所述测力仪主体上端面固定有安装架，所述安装架内部上侧安装有卷轮，所述卷轮左端面安装有转轴，所述卷轮右端面固定有调节杆，所述卷轮环形侧面缠绕有钢丝拉绳，所述调节杆与安装架连接处安装有轴承，所述调节杆环形侧面安装有松紧环，所述挂钩下侧连接有钢丝拉绳。

2.根据权利要求1所述的一种多功能数显测力仪，其特征在于：所述挂钩下端面固定有栓环，所述栓环内部连接有钢丝拉绳。

3.根据权利要求1所述的一种多功能数显测力仪，其特征在于：所述调节杆环形侧面左侧设置有外螺纹，所述松紧环内环形侧面设置有内螺纹，所述松紧环与调节杆通过螺纹相连接。

4.根据权利要求1所述的一种多功能数显测力仪，其特征在于：所述安装架内部左侧开设有活动孔，所述转轴直径小于活动孔内径。

5.根据权利要求1所述的一种多功能数显测力仪，其特征在于：所述卷轮中间位置直径小于左右两侧直径。

6.根据权利要求1所述的一种多功能数显测力仪，其特征在于：所述调节杆环形侧面右侧套设有橡胶套环。

技术总结
本实用新型提供一种多功能数显测力仪，包括显示屏、挂钩、测力仪主体、调节键、安装架、卷轮、转轴、钢丝拉绳、松紧环、调节杆以及轴承，测力仪主体上端面固定有安装架，测力仪主体前端面中间位置装配有调节键，测力仪主体前端面上侧安装有显示屏，测力仪主体上侧连接有挂钩，安装架内部上侧安装有卷轮，卷轮左端面安装有转轴，滑轮右端面固定有调节杆，卷轮环形侧面缠绕有钢丝拉绳，调节杆与安装架连接处安装有轴承，调节杆环形侧面安装有松紧环，挂钩下侧连接有钢丝拉绳，该设计解决了原有多功能数显测力仪不便于对挂钩长度进行调节导致使用效果不好的问题，本实用新型结构合理，便于组合安装，调节便捷，测量效果好。

技术研发人员：陈克辉;黄谊球;王焱星
受保护的技术使用者：深圳中恒检测技术有限公司
技术研发日：2019.06.28
技术公布日：2020.05.01
