一种基于无线传感器网络的农产品储运监控装置的制作方法

1.本实用新型涉及农产品储运装置技术领域，具体讲是一种基于无线传感器网络的农产品储运监控装置。


背景技术：

2.农产品是农业中生产的物品，国家规定初级农产品是指农业活动中获得的植物、动物及其产品，不包括经过加工的各类产品，农产品对人们的基本生活起着至关重要的作用，农产品收获完成后需要进行贮运，良好的贮运装置能够保证农产品的质量和新鲜度。现有技术中的农产品运输装置，靠人为对农产品储运环境进行监测，并且需要人工手动对农产品储运环境进行调整，这种方式智能化程度不够，需要进行改进。


技术实现要素：

3.本实用新型的目的在于提供一种基于无线传感器网络的农产品储运监控装置，以解决现有技术中无法自动调整和监测农产品储运环境的技术问题。
4.本实用新型的技术方案是：包括有基座和设置在基座上方的储运箱，还包括温湿度控制组件、减震组件和封闭门，所述封闭门与储运箱的前部通过合页铰接，所述温湿度控制组件设置在储运箱的内部，所述减震组件设置在基座与储运箱之间，所述储运箱的顶部和背部均设有透明窗，所述储运箱的内部设有四个水平设置的存料盒，每个所述存料盒的两侧均设有导滑条，所述导滑条的横截面为t型结构，所述储运箱的两侧内壁分别设有至少四个沿竖直方向等间距设置并且与导滑条滑动配合的滑槽。
5.进一步的，所述储运箱上设有呈l型结构并且与储运箱滑动配合的遮阳板，所述遮阳板的端部设有与其滑动配合的延伸板。
6.进一步的，所述温湿度控制组件包括有温度传感器、控制器、显示屏、蜂鸣器、湿度传感器和光照传感器，所述温度传感器、控制器、蜂鸣器、湿度传感器和光照传感器均安装在储运箱上，且所述温度传感器、所述湿度传感器和所述光照传感器的检测端均朝向储运箱内部设置，所述显示屏安装在封闭门的前部，所述蜂鸣器和显示屏均与控制器电性连接，所述温度传感器、所述湿度传感器和所述光照传感器内均设有无线信号收发器，所述温度传感器、湿度传感器和光照传感器内的无线信号收发器均与控制器网络连接。
7.进一步的，所述温湿度控制组件还包括有设置在储运箱顶部的风机和竖直设置在储运箱内部的输液管道，所述输液管道上设有若干个与输液管道连通的喷淋管道，每个所述喷淋管道上均设有雾化喷嘴，所述输液管道的进液端设有延伸至储运箱外的进液管道，所述风机的输出端设有出风管道，所述出风管道的出风端延伸至储运箱的内部。
8.进一步的，每个所述存料盒的顶部均设有两个与其卡接配合的分隔条，每个所述存料盒上均设有均匀分布的出水孔，所述储运箱的底部设有集液斗，所述集液斗的底部设有与其内部连通的排液管道。
9.进一步的，所述减震组件包括有四个呈矩阵分布在基座顶部的固定筒，每个所述
固定筒顶部均设有与其滑动配合的导向杆，所述导向杆的顶端与储运箱的底部固定连接，每个所述固定筒上均套设有减震弹簧，每个所述减震弹簧的两端分别连接于基座的顶部和储运箱的底部。
10.进一步的，所述透明窗采用透明亚克力板制成。
11.本实用新型通过改进在此提供一种基于无线传感器网络的农产品储运监控装置，与现有技术相比，具有如下改进及优点：
12.其一，本实用新型通过温湿度控制组件能够实时监控储运箱内部的储运环境，并且能够对储运箱内的湿度和光照范围进行调整，温度传感器用于对储运箱内部的温度进行监测，湿度传感器用于对储运箱内部的湿度进行监测，光照传感器用于对储运箱内部的光照强度进行监测，温度传感器、湿度传感器和光照传感器均通过无线信号收发器对控制器发出信号，控制器将电信号传输至显示屏内，使显示屏将数据显示在显示屏上；
13.当检测的数据不在预先设定的范围内时，蜂鸣器发出声响来提醒工作者；工作者通过进液管道向输液管道内输送液体，以使雾化喷嘴喷出雾化状态的液体来改变储运箱内部的湿度，透明窗用于供工作者对农产品状况进行监测并且使阳光能够对需要光照处理的农产品进行光照；以解决现有技术中无法自动调整和监测农产品储运环境的技术问题。
14.其二，当放入存料盒内的农产品不需要光照时，工作者可手动滑动遮阳板的位置对透明窗进行遮挡，以避免不适应光照处理的农产品与光线进行接触，延伸板能够滑出至遮阳板外，以提高对透明窗的遮挡范围。
15.其三，本实用新型通过减震组件能够对运输中的储运箱进行有效减震，以避免储运箱在颠簸路径行驶使农产品发生较大震动而发生损坏。
附图说明
16.下面结合附图和实施例对本实用新型作进一步解释:

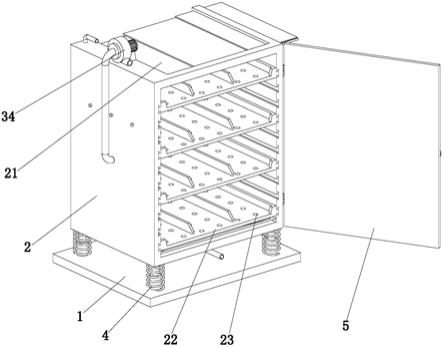

17.图1为本实用新型的立体结构示意图；
18.图2为本实用新型的剖视图；
19.图3为本实用新型的局部剖视图。
20.附图标记说明：
21.基座1，储运箱2，透明窗21，存料盒22，出水孔23，导滑条24，滑槽25，遮阳板26，延伸板27，温湿度控制组件3，温度传感器31，湿度传感器32，光照传感器33，风机34，输液管道35，喷淋管道36，雾化喷嘴37，进液管道38，出风管道39，减震组件4，固定筒41，导向杆42，减震弹簧43，封闭门5，分隔条6，集液斗7。
具体实施方式
22.下面将结合附图1至图3对本实用新型进行详细说明，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.本实用新型通过改进在此提供一种基于无线传感器网络的农产品储运监控装置，如图1-图3所示，包括有基座1和设置在基座1上方的储运箱2，还包括温湿度控制组件3、减
震组件4和封闭门5，所述封闭门5与储运箱2的前部通过合页铰接，所述温湿度控制组件3设置在储运箱2的内部，所述减震组件4设置在基座1与储运箱2之间，所述储运箱2的顶部和背部均设有透明窗21，所述储运箱2的内部设有四个水平设置的存料盒22，每个所述存料盒22的两侧均设有导滑条24，所述导滑条24的横截面为t型结构，所述储运箱2的两侧内壁分别设有至少四个沿竖直方向等间距设置并且与导滑条24滑动配合的滑槽25；工作者能够将存料盒22的导滑条24滑入的合适的滑槽25内，使两个存料盒22之间的间距适应所需的农产品体积，以便对不同种类的农产品进行存放，以充分利用储运箱2的内部空间，通过减震组件4能够对运输中的储运箱2进行有效减震，以避免储运箱2在颠簸路径行驶使农产品发生较大震动而发生损坏，通过温湿度控制组件3能够实时监控储运箱2内部的储运环境，通过进液管道38向输液管道35内输送液体，以使雾化喷嘴37喷出雾化状态的液体来改变储运箱2内部的湿度，透明窗21用于供工作者对农产品状况进行监测并且使阳光能够对需要光照处理的农产品进行光照。
24.具体的，所述储运箱2上设有呈l型结构并且与储运箱2滑动配合的遮阳板26，所述遮阳板26的端部设有与其滑动配合的延伸板27；工作者可手动滑动遮阳板26的位置对透明窗21进行遮挡，以避免不适应光照处理的农产品与光线进行接触，延伸板27能够滑出至遮阳板26外，以提高对透明窗21的遮挡范围；遮阳板26为l型结构以便于对储运箱2的顶部和背部进行遮挡，储运箱2的顶部和背部均设有透明窗21以便于光线通过透明窗21照射在农产品上。
25.具体的，所述温湿度控制组件3包括有温度传感器31、控制器、显示屏、蜂鸣器、湿度传感器32和光照传感器33，所述温度传感器31、控制器、蜂鸣器、湿度传感器32和光照传感器33均安装在储运箱2上，且所述温度传感器31、所述湿度传感器32和所述光照传感器33的检测端均朝向储运箱2内部设置，所述显示屏安装在封闭门5的前部，所述蜂鸣器和显示屏均与控制器电性连接，所述温度传感器31、所述湿度传感器32和所述光照传感器33内均设有无线信号收发器，所述温度传感器31、湿度传感器32和光照传感器33内的无线信号收发器均与控制器网络连接；温度传感器31用于对储运箱2内部的温度进行监测，湿度传感器32用于对储运箱2内部的湿度进行监测，光照传感器33用于对储运箱2内部的光照强度进行监测，温度传感器31、湿度传感器32和光照传感器33均通过无线信号收发器对控制器发出信号，控制器将电信号传输至显示屏内，使显示屏将数据显示在显示屏上，当检测的数据不在预先设定的范围内时，蜂鸣器发出声响来提醒工作者。
26.温度传感器31的型号为ds18b20，湿度传感器32的型号为rl-th-02，光照传感器33的型号为bh1750fvi，控制器的型号为sn8f570212，温度传感器31、湿度传感器32和光照传感器33均设有无线信号收发器，无线信号收发器采用型号为nrf24e1的无线射频模块，无线信号收发器和控制器为现有技术在此不再进行赘述。
27.具体的，所述温湿度控制组件3还包括有设置在储运箱2顶部的风机34和竖直设置在储运箱2内部的输液管道35，所述输液管道35上设有若干个与输液管道35连通的喷淋管道36，每个所述喷淋管道36上均设有雾化喷嘴37，所述输液管道35的进液端设有延伸至储运箱2外的进液管道38，所述风机34的输出端设有出风管道39，所述出风管道39的出风端延伸至储运箱2的内部；工作者通过进液管道38向输液管道35内输送液体，在雾化喷嘴37的作用下将液体以雾化状态喷出，使雾化状态的液体能够调整储运箱2内部的湿度，在风机34的
作用下能够通过出风管道39向储运箱2内输送气流，来提高农产品的通风效果。
28.具体的，每个所述存料盒22的顶部均设有两个与其卡接配合的分隔条6，每个所述存料盒22上均设有均匀分布的出水孔23，所述储运箱2的底部设有集液斗7，所述集液斗7的底部设有与其内部连通的排液管道；工作者将分隔条6安装在存料盒22内以便对农产品进行分隔存放，避免农产品在运输的过程中相互碰撞而发生损坏，农产品上沾附的液体通过出水孔23能够进入至集液斗7内，使集液斗7对液体集中存放。
29.具体的，所述减震组件4包括有四个呈矩阵分布在基座1顶部的固定筒41，每个所述固定筒41顶部均设有与其滑动配合的导向杆42，所述导向杆42的顶端与储运箱2的底部固定连接，每个所述固定筒41上均套设有减震弹簧43，每个所述减震弹簧43的两端分别连接于基座1的顶部和储运箱2的底部；通过减震组件4能够对运输中的储运箱2进行有效减震，以避免储运箱2在颠簸路径行驶使农产品发生较大震动而发生损坏，减震弹簧43能够有效对储运箱2进行支撑和减震，导向杆42与固定筒41滑动配合，来对储运箱2的移动进行导向。
30.具体的，所述透明窗21采用透明亚克力板制成；透明亚克力板具有良好的透光率。
31.本实用新型的工作原理：工作者能够将存料盒22的导滑条24滑入的合适的滑槽25内，使两个存料盒22之间的间距适应所需的农产品体积，以便对不同种类的农产品进行存放，以充分利用储运箱2的内部空间，通过温湿度控制组件3能够实时监控储运箱2内部的储运环境，温度传感器31用于对储运箱2内部的温度进行监测，湿度传感器32用于对储运箱2内部的湿度进行监测，光照传感器33用于对储运箱2内部的光照强度进行监测，温度传感器31、湿度传感器32和光照传感器33均通过无线信号收发器对控制器发出信号，控制器将电信号传输至显示屏内，使显示屏将数据显示在显示屏上，当检测的数据不在预先设定的范围内时，蜂鸣器发出声响来提醒工作者；工作者通过进液管道38向输液管道35内输送液体，以使雾化喷嘴37喷出雾化状态的液体来改变储运箱2内部的湿度，透明窗21用于供工作者对农产品状况进行监测并且使阳光能够对需要光照处理的农产品进行光照；
32.当放入存料盒22内的农产品不需要光照时，工作者可手动滑动遮阳板26的位置对透明窗21进行遮挡，以避免不适应光照处理的农产品与光线进行接触，延伸板27能够滑出至遮阳板26外，以提高对透明窗21的遮挡范围。
33.对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
