一种台式电脑CPU散热专用的高效防尘散热装置的制作方法

本实用新型属于计算机硬件技术领域，具体涉及一种台式电脑CPU散热专用的高效防尘散热装置。

背景技术：

计算机部件中大量使用集成电路。众所周知，高温是集成电路的大敌。高温不但会导致系统运行不稳，使用寿命缩短，甚至有可能使某些部件烧毁。导致高温的热量不是来自计算机外，而是计算机内部，或者说是集成电路内部。散热器的作用就是将这些热量吸收，然后发散到机箱内或者机箱外，保证计算机部件的温度正常。多数散热器通过和发热部件表面接触，吸收热量，再通过各种方法将热量传递到远处，比如机箱内的空气中，然后机箱将这些热空气传到机箱外，完成计算机的散热。现有的台式电脑CPU散热效率低，长时间使用容易吸附灰尘，降低散热效率，且灰尘难以清理的问题，为此我们提出一种台式电脑CPU散热专用的高效防尘散热装置。

技术实现要素：

本实用新型的目的在于提供一种台式电脑CPU散热专用的高效防尘散热装置，以解决上述背景技术中提出台式电脑CPU散热效率低，长时间使用容易吸附灰尘，降低散热效率，且灰尘难以清理的问题。

为实现上述目的，本实用新型提供如下技术方案：一种台式电脑CPU散热专用的高效防尘散热装置，包括散热电机、集尘板和垂直散热叶片，所述垂直散热叶片的上方设置有集尘板固定装置，所述集尘板安装在集尘板固定装置的内部，且集尘板的上方设置有静电发生装置，所述集尘板固定装置的右侧设置有弧形散热片，所述弧形散热片的内部设置有水冷管，所述水冷管上设置有循环水泵，所述弧形散热片的右侧设置有散热风扇支架，所述散热电机安装在散热风扇支架的上方，且散热电机的下方设置有风扇叶片，所述垂 直散热叶片的两侧设置有固定螺帽，所述固定螺帽上设置有固定螺母，所述垂直散热叶片的底部设置有高效吸热片，所述高效吸热片的右侧设置有温度检测装置，所述散热电机、静电发生装置、温度检测装置和循环水泵均与外置控制面板电性连接。

优选的，所述固定螺帽共设置有两个，且两个固定螺帽分别安装在垂直散热叶片的两侧。

优选的，所述固定螺母共设置有两个，且两个固定螺母分别安装在两个固定螺帽上。

优选的，所述集尘板固定装置的内部右侧设置有集尘孔。

优选的，所述风扇叶片共设置有四个，且四个风扇叶片均匀安装在散热电机的下方。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，集尘板固定装置方便固定和拆卸集尘板，便于拆卸集尘板进行清洗，弧形散热片方便将CPU底部热量向上传输，静电发生装置便于将散热片上的灰尘吸附在集尘板上，避免灰尘吸附在散热片上，影响散热效果，从而影响了散热效率，循环水泵便于热量更好的向上传递，提高了散热速度，进一步提高了散热效率。

附图说明

图1为本实用新型的结构示意图；

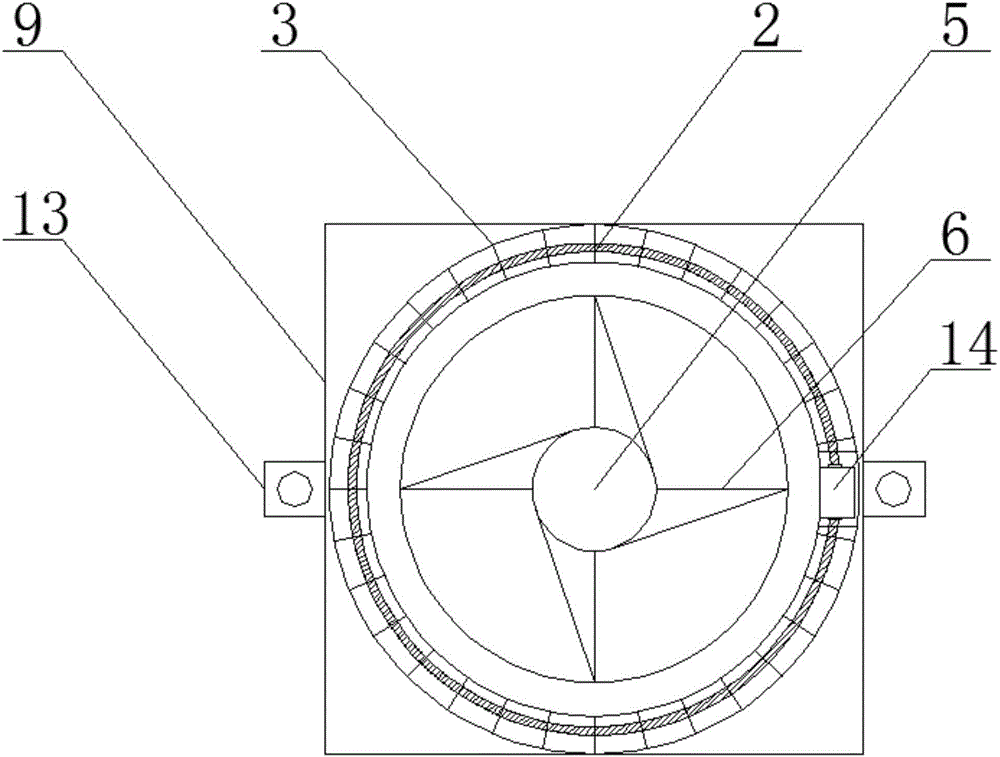

图2为本实用新型的俯视图；

图中：1-集尘板固定装置、2-水冷管、3-弧形散热片、4-散热风扇支架、5-散热电机、6-风扇叶片、7-静电发生装置、8-集尘板、9-垂直散热叶片、10-温度检测装置、11-高效吸热片、12-固定螺母、13-固定螺帽、14-循环水泵。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供一种技术方案：一种台式电脑CPU散热专用的高效防尘散热装置，包括散热电机5、集尘板8和垂直散热叶片9，垂直散热叶片9的上方设置有集尘板固定装置1，集尘板8安装在集尘板固定装置1的内部，且集尘板8的上方设置有静电发生装置7，集尘板固定装置1的右侧设置有弧形散热片3，弧形散热片3的内部设置有水冷管2，水冷管2上设置有循环水泵14，弧形散热片3的右侧设置有散热风扇支架4，散热电机5安装在散热风扇支架4的上方，且散热电机5的下方设置有风扇叶片6，垂直散热叶片9的两侧设置有固定螺帽13，固定螺帽13上设置有固定螺母12，垂直散热叶片9的底部设置有高效吸热片11，高效吸热片11的右侧设置有温度检测装置10，散热电机5、静电发生装置7、温度检测装置10和循环水泵14均与外置控制面板电性连接。

固定螺帽13共设置有两个，且两个固定螺帽13分别安装在垂直散热叶片9的两侧。固定螺母12共设置有两个，且两个固定螺母12分别安装在两个固定螺帽13上。集尘板固定装置1的内部右侧设置有集尘孔。风扇叶片6共设置有四个，且四个风扇叶片6均匀安装在散热电机5的下方。

本实用新型中的静电发生装置7是静电除尘中的重要装置，可以产生高压直流电场使空气中的气体分子电离，产生大量电子和离子，在电场力的作用下向两极移动，从而使得灰尘得以吸附在集尘板8上。

本实用新型的工作原理及使用流程：通过固定螺母12将该装置固定安装在CPU的上方，然后通过外置控制面板启动，底部CPU的热量通过高效吸热 片11传递给垂直散热叶片9，且温度检测装置10实时检测CPU温度，然后热量流向弧形散热片3，同时对弧形散热片进行散热，循环水泵14带动水冷管2内的水循环流动进行冷热交换，静电发生装置7发出静电，通过集尘板将散热片上的灰尘进行收集。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
