一种加工成本低的加强型钞箱的制作方法

本实用新型涉及ATM钞箱技术领域，尤其涉及一种加工成本低的加强型钞箱。

背景技术：

自动取款机又称ATM，即自动柜员机，是一种高度精密的机电一体化装置，利用磁性代码卡或智能卡实现金融交易的自助服务，代替银行柜面人员的工作，持卡人可以使用信用卡或储蓄卡，根据密码办理自动取款、查询余额、转账、现金存款，存折补登，购买基金，更改密码，缴纳手机话费等业务。

钞箱是ATM机内部用于储存纸币的箱体，是一种特殊的保险箱，对防盗及抗外力破坏能力有很高的要求。由于钞箱设置于ATM机或墙体内部，可以从外界接触的部位为钞箱的吐钞口部分，因此对于钞箱来说，其安全最薄弱的部件是吐钞口结构。

如图1所示，现有钞箱多采用高强度钢1做左右两侧板，并采用超高强度钢2拼焊在吐钞口侧板上靠近吐钞口的部分，需要对超高强度钢进行焊接和打磨，加工工序繁琐，成本高。

技术实现要素：

本实用新型的发明目的在于提供一种加工成本低的加强型钞箱，采用本实用新型提供的技术方案解决了现有采用高强度钢和超高强度钢拼焊固定方式加工工序繁琐和成本高的技术问题。

为了解决上述技术问题，本实用新型提供一种加工成本低的加强型钞箱，包括具有开口的钞箱箱体，在所述开口处设置有具有出钞口的门板，所述钞箱箱体的侧板为高强度钢板；在所述钞箱箱体内靠近所述开口的内侧面上固定设置有复合材料板。

优选的，所述复合材料板与高强度钢板之间焊接固定。

由上可见，应用本实用新型实施例的技术方案，有如下有益效果：

本实用新型采用复合材料板与高强度钢板组合的方式代替现有超高强度钢板与高强度钢板组合的方式，降低了钞箱的生产成本，同时现有钞箱采用拼焊方式破坏了侧板的完整性，本实用新型钞箱的侧板采用整块高强度钢板设置，复合材料板设置在钞箱内，确保了侧板的完整性和稳固性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对本实用新型实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本实用新型的一部分实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例现有技术钞箱结构示意图；

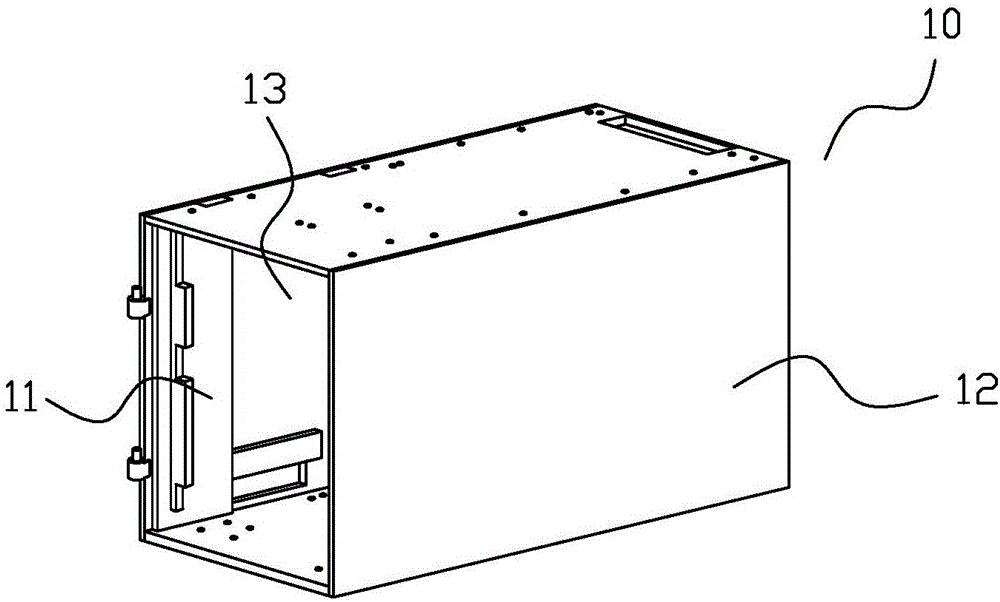

图2为本实用新型实施例钞箱结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚地描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例提出的技术方案，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

为了减少钞箱的生产工序和降低生产成本，如图1所示，本实施例公开了一种加工成本低的加强型钞箱。

该加强型钞箱包括具有开口11的钞箱箱体10，在所述开口11处设置有具有出钞口的门板(图中未显示)，所述钞箱箱体10的侧板为高强度钢板12，采用高强度钢板作为钞箱箱体10的侧板，确保了钞箱的完整性和稳固性。

在所述钞箱箱体10内靠近所述开口11的内侧面上固定设置有复合材料板13。所述复合材料板13与高强度钢板12之间通过焊接方式固定。

该加强型钞箱采用复合材料板13与高强度钢板12组合的方式代替现有钞箱采用超高强度钢板与高强度钢板组合的方式。在板材成本上，复合材料板13的成本低于超高强度钢板，有效降低了钞箱的生产成本；现有钞箱采用拼焊方式破坏了侧板的完整性，致使钞箱稳固性降低，该加强型钞箱的侧板采用整块高强度钢板设置，复合材料板设置在钞箱内，确保了侧板的完整性和稳固性；另外该加强型钞箱无需进行打磨工序，减少了加工工序和降低了加工成本。

以上所述的实施方式，并不构成对该技术方案保护范围的限定。任何在上述实施方式的精神和原则之内所作的修改、等同替换和改进等，均应包含在该技术方案的保护范围之内。
