一种用手势控制电器的智能穿戴的制作方法

本实用新型属于智能穿戴技术领域，特别涉及一种用手势控制电器的智能穿戴。

背景技术：

当前的智能穿戴产品功能越来越多，但本身的空间有限，按键少、屏幕小，当使用按键或触屏操作时，通常需要另一只手配合使用，即不方便，也容易挡住屏幕显示；采用语音控制虽然可以解决单手操作的问题，但语音识别难度高，对使用环境的背景噪音也有较高要求。对智能穿戴产品来说，需要一种不用直接接触、单手就能操作功能、且能适应多数环境的控制方式。

另一方面，现在家用电器逐渐增加，对应的遥控器也越来越多，在生活中因为随手放置，导致使用时无法找到的现象经常发生。如果能有一种便携式的通用遥控器，将有助于解决这个问题。

技术实现要素：

本实用新型的目的在于克服上述现有技术中存在的缺点与不足，提供一种用手势控制电器的智能穿戴。本实用新型的可以使用手势控制手表或手环等智能穿戴自身的菜单功能，实现单手操作；也可以通过特定手势发出红外控制信号和无线控制信号，隔空遥控已经与智能穿戴匹配的电器设备。

本实用新型的目的通过下述技术方案实现：一种用手势控制电器的智能穿戴，包含智能穿戴本体、显示模块、处理芯片、电池模块，所述的显示模块设置于智能穿戴本体上，所述的处理芯片和电池模块设置于智能穿戴本体内，所述的处理芯片上设置有加速度传感器、无线数据收发器和红外发射器，所述的显示模块、电池模块分别与处理芯片连接。

作为优选的实施方式，还包括腕带，所述的腕带与智能穿戴本体连接，使智能穿戴可以佩戴于手腕上，用户通过智能穿戴中的加速度传感器，采集用户佩戴时手部运动的加速度和角速度数据。

所述的智能穿戴为智能手表或智能手环。

所述的显示模块为显示屏或LED提示灯。

作为优选的实施方式，本实用新型还包括提示模块，所述的提示模块设置于智能穿戴本体内，所述的提示模块与处理芯片连接提供提示功能，提示用户佩戴智能穿戴时所发出的指令信息。

作为优选的实施方式，所述的智能穿戴本体上设置有红外发射口，所述的红外发射口与处理芯片上的红外发射器匹配设置。

所述的红外发射口优选为两个。

所述的提示模块为振动电机或扬声器。

所述的电池模块为可充电电池。

本实用新型的工作原理为，佩戴本实用新型的智能穿戴时，当佩戴者进行手部运动时，处理芯片上的加速度传感器采集佩戴者的手部运动产生的加速度和角速度信息，加速度传感器采集的信息传送给处理芯片，处理芯片识别信息后，通过红外发射器和无线数据收发器发射控制指令，同时通过显示模块和提示模块告知佩戴者所发出的指令。

本实用新型相对于现有技术具有如下的优点及效果：

本实用新型智能穿戴设备通过加速度传感器获取佩戴者的手势动作信息，将佩戴者的手势动作信息转化为对智能穿戴本身的操作指令和对智能家居的控制信号，从而实现了单手操控的目的，相比传统的语音控制，识别更简单，对使用环境要求低，具有较高的实用性。

附图说明

图1为实施例1所述的智能穿戴的正面结构图；

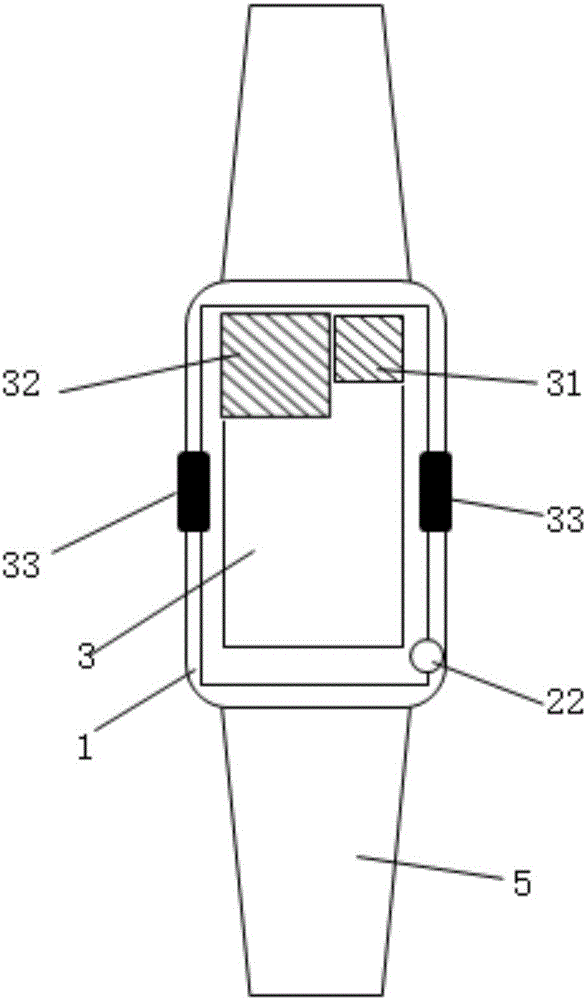

图2为实施例1所述的智能穿戴的正面剖面结构图；

图3为实施例1所述的智能穿戴的侧面剖面结构图；

图4为实施例2所述的智能穿戴的正面结构图；

图5为实施例2所述的智能穿戴的正面剖面结构图；

图6为实施例2所述的智能穿戴的侧面剖面结构图；

具体实施方式

下面结合实施例及附图对本实用新型作进一步详细的描述，但本实用新型的实施方式不限于此。

实施例1

如图1-3所示，本实用新型提供了一种用手势控制电器的智能穿戴，包含智能穿戴本体1、显示模块2、处理芯片3、电池模块4，所述的显示模块2设置于智能穿戴本体1上，所述的处理芯片3和电池模块4设置于智能穿戴本体1内，所述的处理芯片3上设置有加速度传感器31、无线数据收发器32和红外发射器33，所述的显示模块2、电池模块4分别与处理芯片3连接。

所述的智能穿戴还包括腕带5，所述的腕带5与智能穿戴本体1连接，使智能穿戴可以佩戴于手上，用户通过智能穿戴中的加速度传感器31，采集用户佩戴时手部运动的加速度和角速度数据。

所述的智能穿戴为智能手表或智能手环。

所述的显示模块2为显示屏21的LED提示灯22。

本实用新型还包括提示模块6，所述的提示模块6设置于智能穿戴本体1内，所述的提示模块6与处理芯片3连接提供提示功能，提示用户佩戴智能穿戴时所发出的指令信息。

所述的智能穿戴本体1上设置有红外发射口11，所述的红外发射口11与处理芯片3上的红外发射器33匹配设置。

所述的红外发射口11优选为两个。

所述的提示模块6为振动电机61或扬声器。

所述的电池模块4为可充电电池。

本实用新型的工作原理为，佩戴本实用新型的智能穿戴时，当佩戴者进行手部运动时，处理芯片上的加速度传感器采集佩戴者的手部运动产生的加速度和角速度信息，加速度传感器采集的信息传送给处理芯片，处理芯片识别信息后，通过红外发射器和无线数据收发器发射控制指令，同时通过显示模块和提示模块告知佩戴者所发出的指令。

实施例2

如图4-6所示，本实用新型提供了一种用手势控制电器的智能穿戴，包含智能穿戴本体1、显示模块2、处理芯片3、电池模块4，所述的显示模块2设置于智能穿戴本体1上，所述的处理芯片3和电池模块4设置于智能穿戴本体1内，所述的处理芯片3上设置有加速度传感器31、无线数据收发器32和红外发射器33，所述的显示模块2、电池模块4分别与处理芯片3连接。

所述的智能穿戴还包括腕带5，所述的腕带5与智能穿戴本体1连接，使智能穿戴可以佩戴于手上，用户通过智能穿戴中的加速度传感器31，采集用户佩戴时手部运动的加速度和角速度数据。

所述的智能穿戴为智能手表或智能手环。

所述的显示模块2为多个LED提示灯22。

本实用新型还包括提示模块6，所述的提示模块6设置于智能穿戴本体1内，所述的提示模块6与处理芯片3连接提供提示功能，提示用户佩戴智能穿戴时所发出的指令信息。

所述的智能穿戴本体1上设置有红外发射口11，所述的红外发射口11与处理芯片3上的红外发射器33匹配设置。

所述的红外发射口11优选为两个。

所述的提示模块6为振动电机61或扬声器。

所述的电池模块4为可充电电池。

本实用新型的工作原理为，佩戴本实用新型的智能穿戴时，当佩戴者进行手部运动时，处理芯片上的加速度传感器采集佩戴者的手部运动产生的加速度和角速度信息，加速度传感器采集的信息传送给处理芯片，处理芯片识别信息后，通过红外发射器和无线数据收发器发射控制指令，同时通过显示模块和提示模块告知佩戴者所发出的指令。

上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。
