一种带电作业取销器的制作方法与工艺

本发明涉及一种供电设备的带电检修器具，具体地说是涉及一种用于现场检修的35KV—220KV的带电作业取销器。

背景技术：
使用普通工具带电地电位调换直线绝缘子串时，往往受制于绝缘子销子的朝向，如果销子朝向侧面，现有工具不能进行推拔销操作，这些都给现场工作带来了很大的麻烦。所以急需研制一种绝缘子销子朝向四个方向时均可作业的带电作业推拔销器以解决检修的难题。

技术实现要素：

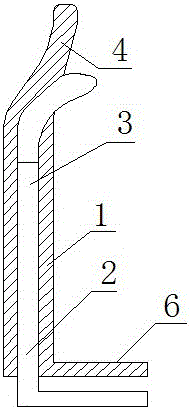

本发明的目的是提供一种方便取销、提高工作效率的带电作业取销器。为实现上述目的，本发明采用以下技术方案：本发明包括绝缘棒，绝缘棒的前端为取销头；在所述绝缘棒轴向内设通孔，该通孔在上端向取销头方向通出；通孔内设置推杆，推杆上端固定软轴。所述推杆下端与绝缘棒下端对应设置握手。所述的取销头为W销取销器头和R销取销器头。采用上述技术方案的本发明，当握手握住时，软轴伸出绝缘棒棒体，作为支点，可向四周旋转朝向，方便取销。附图说明图1为本发明的整体结构示意图。图2为本发明的使用状态示意图。具体实施方式如图1所示，本发明包括绝缘棒1，绝缘棒1的前端为取销头4，上述的取销头4可以为W销取销器头和R销取销器头，其中，W销取销器头和R销取销器头为申请号200910034511.4，发明名称为“带电作业取销器”的发明专利申请中的取销器头。本发明在绝缘棒1轴向内设通孔5，该通孔5在上端向取销头4方向通出；通孔5内设置推杆2，推杆2上端固定软轴3，推杆下端与绝缘棒下端对应设置握手6。上述的软轴3由钢丝和弹簧紧密构成，既具备很好的强度，又具备很好的柔性，能够折弯，方便从取销头4方向通出。本发明的工作原理是：如图2所示，当握手6握住时，软轴3伸出绝缘棒1棒体，作为支点，故本取销器可向四周旋转朝向，方便取销。
