安全性能高的自动防水式高低压配电柜的制作方法

本发明属于高低压配电柜技术领域，尤其涉及一种安全性能高的自动防水式高低压配电柜。

背景技术：

高低压配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备，一般供电局、变电所都是用高压开关柜，然后经变压器降压低压侧引出到低压配电柜，低压配电柜再到各个用电的配电盘，控制箱，开关箱，里面就是通过将一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配电装置的设备。

高低压配电柜有室内和室外之分，室外的配电柜不便于固定，一般都是直接放置在地面上，目前，为了提高高低压配电柜的防水性能，通常会在柜门处设置防水密封圈，虽然防水性做的已逐渐完善，但是为了保证高低压配电柜内部的散热效果，通常会在柜体的表面设置换气口，而换气口的设置容易在当路面上出现较大量的积水时，出现进水的现象，而出现进水的现象，容易使高低压配电柜主体内部的电子元器件受到雨水的侵蚀，同时还会带来大量的污泥清理工作，因此，现阶段市场上亟需一种安全性能高的自动防水式高低压配电柜来解决上述问题。

技术实现要素：

本发明的目的在于：为了解决为了提高高低压配电柜的防水性能，通常会在柜门处设置防水密封圈，虽然防水性做的已逐渐完善，但是为了保证高低压配电柜内部的散热效果，通常会在柜体的表面设置换气口，而换气口的设置容易在当路面上出现较大量的积水时，出现进水的现象，而出现进水的现象，容易使高低压配电柜主体内部的电子元器件受到雨水的侵蚀，同时还会带来大量的污泥清理工作的问题，而提出的一种安全性能高的自动防水式高低压配电柜。

为了实现上述目的，本发明采用了如下技术方案：

一种安全性能高的自动防水式高低压配电柜，包括高低压配电柜主体，所述高低压配电柜主体的下方设置有浮板，所述浮板的顶部固定连接有连接轴，所述伸缩槽内设置有齿板，所述齿板的底部与连接轴的顶端固定连接，所述高低压配电柜主体的侧面开设有穿孔，所述穿孔的内侧壁上开设有球形槽，所述球形槽内套接有密封套，所述密封套内套接有球阀，且位于最外侧一个球形槽的内侧壁上开设有连接槽，所述连接槽的内侧壁上卡接有第二轴承，所述第二轴承内套接有齿轮轴，所述齿轮轴的端部与位于最外侧密封套相近的一面固定连接，所述齿轮轴与齿板的相对面互相啮合。

作为上述技术方案的进一步描述：

所述连接轴的表面套接有滑套，所述滑套卡接在高低压配电柜主体底部所开设的伸缩槽内，且位于最外侧另一个球形槽的内侧壁上开设有扭力槽，所述扭力槽内侧的端面上卡接有第一轴承，所述第一轴承内套接有扭力轴，所述扭力轴的端部与位于最外侧密封套相近的一面固定连接，所述扭力轴的表面套接有扭力弹簧，所述扭力弹簧的一端固定连接在扭力轴的表面，所述扭力弹簧的另一端与扭力槽的内侧壁固定连接。

作为上述技术方案的进一步描述：

所述连接轴的表面套接有密封圈，所述密封圈卡接在伸缩槽内，并且密封圈与滑套的相对面固定连接。

作为上述技术方案的进一步描述：

所述球阀表面对应穿孔的位置开设有第一换气孔，并且密封套表面对应第一换气孔的位置开设有第二换气孔。

作为上述技术方案的进一步描述：

所述高低压配电柜主体表面对应穿孔的位置固定连接有挡水盖，并且挡水盖的底部卡接有过滤板。

作为上述技术方案的进一步描述：

所述高低压配电柜主体的表面固定连接有连接座，所述连接座的底部通过支撑腿与减震座的顶部固定连接，并且减震座的顶部与浮板的底部连接。

作为上述技术方案的进一步描述：

所述高低压配电柜主体的前侧设置有柜门，并且柜门与高低压配电柜主体之间设置有密封垫，所述高低压配电柜主体的正面通过合页与柜门的侧面铰接，所述柜门正面远离合页的一侧设置有把手。

作为上述技术方案的进一步描述：

所述高低压配电柜主体的顶部固定连接有挡水板，所述挡水板的顶部设置有挂环。

作为上述技术方案的进一步描述：

所述连接轴和滑套俯视的截面形状均为矩形结构，并且滑套的内径尺寸与连接轴的外径尺寸相适配。

作为上述技术方案的进一步描述：

所述球形槽的数量为若干个，且相近两个球形槽互通，且相邻两个密封套固定连接。

综上所述，由于采用了上述技术方案，本发明的有益效果是：

1、本发明中，通过设计的连接轴、浮板、扭力弹簧、扭力轴、齿轮轴、齿板、伸缩槽、密封圈、滑套、球阀、第一换气孔、第二换气孔以及穿孔等结构的互相配合下，可自动完成对高低压配电柜主体换气用穿孔进行封闭动作，可避免雨水经高低压配电柜主体用换气穿孔进入到高低压配电柜内，防止雨水进入到高低压配电柜主体内部并对其内部的电子元器件造成破坏，降低了雨水多发季节等自然环境对高低压配电柜主体所造成的损失，还可自动重新启动穿孔的换气功能，自动调节机构简单，无需外增设电力或液压力等自动化驱动设备，成本低，且易于实现。

2、本发明中，通过设计的浮板、齿板、齿轮轴、伸缩槽、连接轴和滑套，路面积水量过高时，浮板受水浮力作用向上升起，且浮板在升起的过程中可通过连接轴推动齿板在伸缩槽内向上移动，由于齿板与齿轮轴的相对面互相啮合，从而可带动齿轮轴在第二轴承内进行稳定的旋转动作。

3、本发明中，通过设计的滑套，滑套用于对连接轴起限制性作用，使得连接轴受浮板浮力作用只能够在竖直方向上进行升降动作，保证了齿板与齿轮轴之间的稳定性，通过设计的密封圈，密封圈用于增加连接轴与滑套之间的密封性，可防止路面上的雨水渗透到伸缩槽内。

4、本发明中，通过设计的球形槽、球阀、密封套、第一换气孔、第二换气孔、穿孔和齿轮轴，齿轮轴在发生旋转动作的过程中，会带动球阀在球形槽内进行同步旋转动作，使第一换气孔和第二换气孔与穿孔发生错位，利用球阀便可对穿孔起到阻隔密封效果，而密封套可进一步提高球阀对穿孔的密封效果，因而便可自动完成对高低压配电柜主体换气用穿孔进行封闭动作，可避免雨水经高低压配电柜主体用换气穿孔进入到高低压配电柜内，防止雨水进入到高低压配电柜主体内部并对其内部的电子元器件造成破坏，降低了雨水多发季节等自然环境对高低压配电柜主体所造成的损失。

5、本发明中，通过设计的扭力弹簧、扭力槽、扭力轴和第一轴承，球阀在齿轮轴的带动下对穿孔起阻隔密封效果的过程中，会带动扭力轴在第一轴承内进行同步旋转动作，并会使扭力弹簧发生形变，当路面积水量降低时，受水面吸引力、浮板重力以及扭力弹簧弹力的共同作用下，从而便可再次带动球阀发生旋转动作，且旋转方向与之前互逆，使第一换气孔、第二换气孔与穿孔三者之间处于导通的状态，重新启动穿孔的换气功能，自动调节机构简单，无需外增设电力或液压力等自动化驱动设备，成本低，且易于实现。

6、本发明中，通过设计的挡水盖、过滤板和挡水板，挡水板具有一定的降噪缓冲效果，挡水盖可防止雨水在下落的过程中进入到穿孔内，而过滤板能够对进入高低压配电柜主体内部的空气进行过滤，避免灰尘以及大量湿气进入到高低压配电柜主体的内部。

附图说明

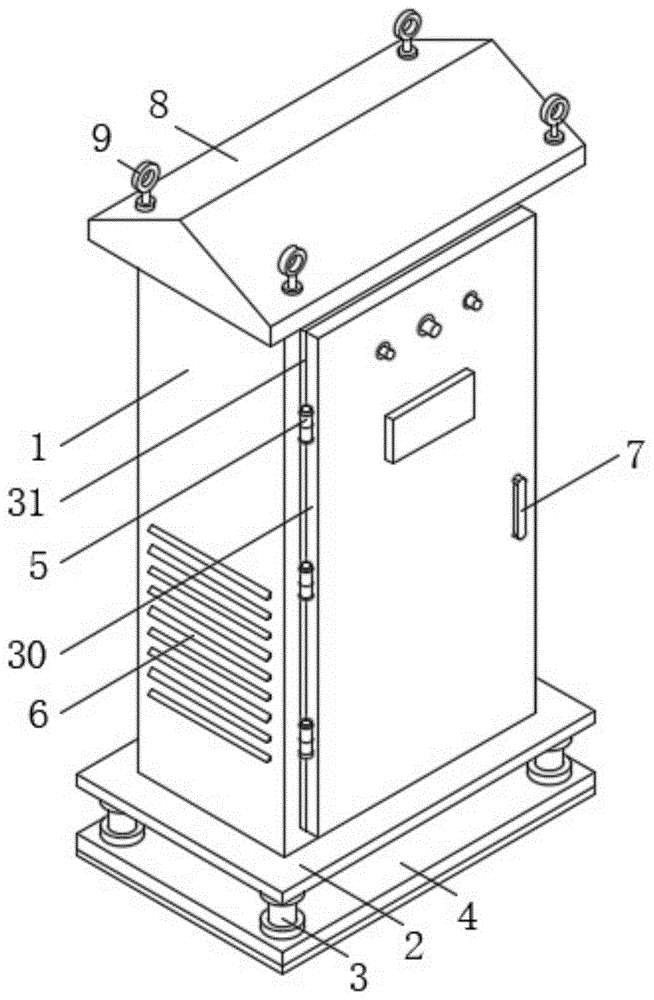

图1为本发明提出的一种安全性能高的自动防水式高低压配电柜的立体结构示意图；

图2为本发明提出的一种安全性能高的自动防水式高低压配电柜中连接座、支撑腿以及减震座三者之间的分解图；

图3为本发明提出的一种安全性能高的自动防水式高低压配电柜中高低压配电柜主体正视的剖面结构示意图；

图4为本发明提出的一种安全性能高的自动防水式高低压配电柜中a处放大的结构示意图；

图5为本发明提出的一种安全性能高的自动防水式高低压配电柜中高低压配电柜主体左视的剖面结构示意图；

图6为本发明提出的一种安全性能高的自动防水式高低压配电柜中b处放大的结构示意图；

图7为本发明提出的一种安全性能高的自动防水式高低压配电柜中c处放大的结构示意图。

图例说明：

1、高低压配电柜主体；2、连接座；3、支撑腿；4、减震座；5、合页；6、挡水盖；7、把手；8、挡水板；9、挂环；10、浮板；11、连接轴；12、滑套；13、伸缩槽；14、密封圈；15、球形槽；16、密封套；17、球阀；18、第一换气孔；19、第二换气孔；20、穿孔；21、齿板；22、过滤板；23、扭力轴；24、扭力槽；25、第一轴承；26、扭力弹簧；27、连接槽；28、齿轮轴；29、第二轴承；30、柜门；31、密封垫。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1-7，本发明提供一种技术方案：一种安全性能高的自动防水式高低压配电柜，包括高低压配电柜主体1，高低压配电柜主体1的下方设置有浮板10，浮板10的顶部固定连接有连接轴11，通过设计的浮板10、齿板21、齿轮轴28、伸缩槽13、连接轴11和滑套12，路面积水量过高时，浮板10受水浮力作用向上升起，且浮板10在升起的过程中可通过连接轴11推动齿板21在伸缩槽13内向上移动，由于齿板21与齿轮轴28的相对面互相啮合，从而可带动齿轮轴28在第二轴承29内进行稳定的旋转动作，伸缩槽13内设置有齿板21，通过设计的滑套12，滑套12用于对连接轴11起限制性作用，使得连接轴11受浮板10浮力作用只能够在竖直方向上进行升降动作，保证了齿板21与齿轮轴28之间的稳定性，通过设计的密封圈14，密封圈14用于增加连接轴11与滑套12之间的密封性，可防止路面上的雨水渗透到伸缩槽13内，齿板21的底部与连接轴11的顶端固定连接，高低压配电柜主体1的侧面开设有穿孔20，穿孔20的内侧壁上开设有球形槽15，球形槽15内套接有密封套16，密封套16内套接有球阀17，通过设计的球形槽15、球阀17、密封套16、第一换气孔18、第二换气孔19、穿孔20和齿轮轴28，齿轮轴28在发生旋转动作的过程中，会带动球阀17在球形槽15内进行同步旋转动作，使第一换气孔18和第二换气孔19与穿孔20发生错位，利用球阀17便可对穿孔20起到阻隔密封效果，而密封套16可进一步提高球阀17对穿孔20的密封效果，因而便可自动完成对高低压配电柜主体1换气用穿孔20进行封闭动作，可避免雨水经高低压配电柜主体1用换气穿孔20进入到高低压配电柜内，防止雨水进入到高低压配电柜主体1内部并对其内部的电子元器件造成破坏，降低了雨水多发季节等自然环境对高低压配电柜主体1所造成的损失，且位于最外侧一个球形槽15的内侧壁上开设有连接槽27，连接槽27的内侧壁上卡接有第二轴承29，第二轴承29内套接有齿轮轴28，齿轮轴28的端部与位于最外侧密封套16相近的一面固定连接，齿轮轴28与齿板21的相对面互相啮合。

具体的，如图6所示，连接轴11的表面套接有滑套12，滑套12卡接在高低压配电柜主体1底部所开设的伸缩槽13内，扭力轴23的表面套接有扭力弹簧26，扭力弹簧26的一端固定连接在扭力轴23的表面，扭力弹簧26的另一端与扭力槽24的内侧壁固定连接，通过设计的扭力弹簧26、扭力槽24、扭力轴23和第一轴承25，球阀17在齿轮轴28的带动下对穿孔20起阻隔密封效果的过程中，会带动扭力轴23在第一轴承25内进行同步旋转动作，并会使扭力弹簧26发生形变，当路面积水量降低时，受水面吸引力、浮板10重力以及扭力弹簧26弹力的共同作用下，从而便可再次带动球阀17发生旋转动作，且旋转方向与之前互逆，使第一换气孔18、第二换气孔19与穿孔20三者之间处于导通的状态，重新启动穿孔20的换气功能，自动调节机构简单，无需外增设电力或液压力等自动化驱动设备，成本低，且易于实现。

具体的，如图4所示，连接轴11的表面套接有密封圈14，密封圈14卡接在伸缩槽13内，且位于最外侧另一个球形槽15的内侧壁上开设有扭力槽24，扭力槽24内侧的端面上卡接有第一轴承25，第一轴承25内套接有扭力轴23，扭力轴23的端部与位于最外侧密封套16相近的一面固定连接，并且密封圈14与滑套12的相对面固定连接。

具体的，如图4所示，球阀17表面对应穿孔20的位置开设有第一换气孔18，并且密封套16表面对应第一换气孔18的位置开设有第二换气孔19。

具体的，如图4所示，高低压配电柜主体1表面对应穿孔20的位置固定连接有挡水盖6，并且挡水盖6的底部卡接有过滤板22，通过设计的挡水盖6、过滤板22和挡水板8，挡水板8具有一定的降噪缓冲效果，挡水盖6可防止雨水在下落的过程中进入到穿孔20内，而过滤板22能够对进入高低压配电柜主体1内部的空气进行过滤，避免灰尘以及大量湿气进入到高低压配电柜主体1的内部。

具体的，如图2所示，高低压配电柜主体1的表面固定连接有连接座2，连接座2的底部通过支撑腿3与减震座4的顶部固定连接，并且减震座4的顶部与浮板10的底部连接。

具体的，如图1所示，高低压配电柜主体1的前侧设置有柜门30，并且柜门30与高低压配电柜主体1之间设置有密封垫31，高低压配电柜主体1的正面通过合页5与柜门30的侧面铰接，柜门30正面远离合页5的一侧设置有把手7。

具体的，如图1所示，高低压配电柜主体1的顶部固定连接有挡水板8，挡水板8的顶部设置有挂环9。

具体的，如图5所示，连接轴11和滑套12俯视的截面形状均为矩形结构，并且滑套12的内径尺寸与连接轴11的外径尺寸相适配。

具体的，如图5所示，球形槽15的数量为若干个，且相近两个球形槽15互通，且相邻两个密封套16固定连接。

工作原理：使用时，挡水板8具有一定的降噪缓冲效果，防水盖可防止雨水在下落的过程中进入到穿孔20内，而过滤板22能够对进入高低压配电柜主体1内部的空气进行过滤，避免灰尘以及大量湿气进入到高低压配电柜主体1的内部，路面积水量过高时，浮板10受水浮力作用向上升起，且浮板10在升起的过程中可通过连接轴11推动齿板21在伸缩槽13内向上移动，由于齿板21与齿轮轴28的相对面互相啮合，从而可带动齿轮轴28在第二轴承29内进行稳定的旋转动作，滑套12用于对连接轴11起限制性作用，使得连接轴11受浮板10浮力作用只能够在竖直方向上进行升降动作，保证了齿板21与齿轮轴28之间的稳定性，通过设计的密封圈14，密封圈14用于增加连接轴11与滑套12之间的密封性，可防止路面上的雨水渗透到伸缩槽13内，齿轮轴28在发生旋转动作的过程中，会带动球阀17在球形槽15内进行同步旋转动作，使第一换气孔18和第二换气孔19与穿孔20发生错位，利用球阀17便可对穿孔20起到阻隔密封效果，而密封套16可进一步提高球阀17对穿孔20的密封效果，因而便可自动完成对高低压配电柜主体1换气用穿孔20进行封闭动作，可避免雨水经高低压配电柜主体1用换气穿孔20进入到高低压配电柜内，防止雨水进入到高低压配电柜主体1内部并对其内部的电子元器件造成破坏，降低了雨水多发季节等自然环境对高低压配电柜主体1所造成的损失，球阀17在齿轮轴28的带动下对穿孔20起阻隔密封效果的过程中，会带动扭力轴23在第一轴承25内进行同步旋转动作，并会使扭力弹簧26发生形变，当路面积水量降低时，受水面吸引力、浮板10重力以及扭力弹簧26弹力的共同作用下，从而便可再次带动球阀17发生旋转动作，且旋转方向与之前互逆，使第一换气孔18、第二换气孔19与穿孔20三者之间处于导通的状态，重新启动穿孔20的换气功能，自动调节机构简单，无需外增设电力或液压力等自动化驱动设备，成本低，且易于实现。

以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
