一种深度学习计算机状态监视器

1.本发明涉及监视器技术领域，尤其涉及一种深度学习计算机状态监视器。


背景技术：

2.计算机监视器是是监控系统的显示部分，是监控系统的标准输出，有了监视器的显示我们才能观看前端送过来的图像，监视器是监控系统的标准输出，有了监视器才能观看前端送过来的图像，监视器也有分辨率，同摄像机一样用线数表示，实际使用时一般要求监视器线数要与摄像机匹配，然而现有的监视器在使用时仍然存在以下问题：
3.现有的监视器一般用于对计算机的内部温度进行监测，然而由于计算机在使用时，其电子元件产生的热量可能会传递至监视器本体内，同时监视器在运行过程中也会产生一定的热量，这些热量相互融合会导致监视器内部温度上升较快，从而影响监视器内部电子元件的使用寿命，且现有的监视器在运行时会开设有一个通口进行散热，由于通口出通常设有网板，使得灰尘会积聚在网板上影响网板的透气性，因此，如何合理的解决这个问题是我们所需要考虑的。


技术实现要素：

4.本发明的目的是为了解决现有技术中存在的缺点，而提出的一种深度学习计算机状态监视器，该监视器在使用时利用多个扇叶的转动和冷凝水的循环加速监视器内部的散热效果，同时在监视器温度较高时会提出警报，并对网板上的灰尘进行清理，确保对监视器的散热效果，同时在进行清理时会有气体将落在监视器底部的灰尘吹走，避免再次吸附在网板上。
5.为了实现上述目的，本发明采用了如下技术方案：
6.一种深度学习计算机状态监视器，包括壳体，所述壳体内设有安装腔，所述安装腔内安装有电子元件，所述安装腔的内底部设有通口，所述通口内安装有网板，所述壳体的上端安装有安装块，所述安装块内设有吸气腔，所述吸气腔的左侧空间与外界通过横管连通，所述吸气腔的底部空间与安装腔的顶部空间通过多个进气口连通；所述安装块的上方安装有微型电机，所述微型电机的输出轴末端延伸至吸气腔内并固定连接有转杆，所述转杆的下端与吸气腔的内底部转动连接，所述转杆的外壁沿其周向设有多个扇叶，所述安装块内设有滑动腔，所述微型电机的输出轴贯穿滑动腔，所述微型电机的输出轴位于滑动腔内的部分固定连接有不完全齿轮，所述滑动腔内设有活塞，所述活塞与滑动腔的内壁滑动连接，所述活塞的右侧固定连接有与不完全齿轮相配合的齿条，所述活塞的左侧与滑动腔的左侧内壁通过复位弹簧弹性连接。
7.优选地，所述安装腔的内壁环绕安装有第一蛇形管，所述安装块内设有储液腔，所述储液腔贯穿横管，所述滑动腔的左侧空间与储液腔的底部空间通过进液管连通，所述第一蛇形管的出液端与储液腔的左侧空间连通，所述壳体的右侧设有散热鳍片，所述散热鳍片内设有第二蛇形管，所述第二蛇形管的出液端与第一蛇形管的进液端连通，所述第二蛇
形管的进液端与滑动腔的左侧空间连通，所述进液管和第二蛇形管的进液端上均设有单向阀。
8.优选地，所述滑动腔的右侧空间与外界通过短管连通。
9.优选地，所述安装腔的内顶部设有导热盒，所述导热盒内设有移动块，所述移动块与导热盒的内壁滑动连接，所述移动块的右侧与导热盒的右侧均设有相互配合的导电块，所述安装块的上方设有两个声光报警器。
10.优选地，所述通口的左右两侧内壁上均转动连接有连接杆，两个所述连接杆均位于网板的上方，两个所述连接杆的相对端均固定连接有铜球，两个所述连接杆的上端与通口的左右两侧内壁均通过弧形弹簧弹性连接，位于左侧的所述连接杆具有导电性，所述网板的上方设有两个导电棒。
11.优选地，所述安装块内设有矩形腔，所述矩形腔内设有移动板，所述移动板与矩形腔的内壁滑动连接，所述移动板的下端与矩形腔的内底部通过压缩弹簧弹性连接，所述滑动腔的右侧空间与矩形腔的顶部空间通过出气管连通，所述短管和出气管上均设有单向阀，所述壳体的下端安装有空心板，所述空心板的左侧倾斜设有多个出气口，所述空心板与矩形腔的顶部空间通过连接管连通，所述连接管上设有电磁阀。
12.本发明具有以下有益效果：
13.1、与现有技术相比，在监视器运行的过程中，通过多个扇叶的转动使得安装腔与外界进行气体交换，并与冷凝液的流动相配合，提升对监视器内部电子元件的散热效果；
14.2、与现有技术相比，当网板被灰尘堵塞后，此时会提醒人们关闭微型电机和监控器，同时连接杆带动铜球不断的上下摆动，对网板进行撞击，将堵塞的灰尘震落，确保网板的透气性；
15.3、与现有技术相比，在活塞移动的过程中，会聚集一定量的气体，当对网板上的灰尘进行清理时，此时蓄压的气体会喷出，从而将网板上落下的灰尘吹走，避免灰尘再次吸附在网板上。
附图说明

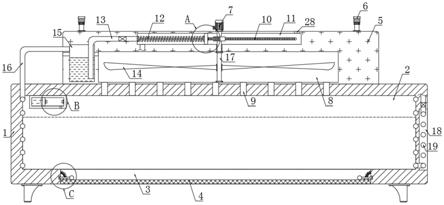

16.图1为本发明提出的一种深度学习计算机状态监视器的结构示意图；
17.图2为图1中a处的放大结构示意图；
18.图3为图1中b处的放大结构示意图；
19.图4为图1中c处的放大结构示意图；
20.图5为本发明实施例2的结构示意图；
21.图6为5中d处的放大结构示意图。
22.图中：1壳体、2安装腔、3通口、4网板、5安装块、6声光报警器、7微型电机、8吸气腔、9进气口、10齿条、11滑动腔、12复位弹簧、13进液管、14扇叶、15储液腔、16第一蛇形管、17转杆、18散热鳍片、19第二蛇形管、20活塞、21不完全齿轮、22导热盒、23移动块、24导电块、25弧形弹簧、26连接杆、27铜球、28短管、29出气管、30连接管、31移动板、32压缩弹簧、33空心板。
具体实施方式
23.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。
24.实施例1
25.参照图1-4，一种深度学习计算机状态监视器，包括壳体1，壳体1内设有安装腔2，安装腔2内安装有电子元件，安装腔2的内底部设有通口3，通口3内安装有网板4，壳体1的上端安装有安装块5，安装块5内设有吸气腔8，吸气腔8的左侧空间与外界通过横管连通，吸气腔8的底部空间与安装腔2的顶部空间通过多个进气口9连通。
26.其中，安装块5的上方安装有微型电机7，微型电机7的输出轴末端延伸至吸气腔8内并固定连接有转杆17，转杆17的下端与吸气腔8的内底部转动连接，转杆17的外壁沿其周向设有多个扇叶14，安装块5内设有滑动腔11，微型电机7的输出轴贯穿滑动腔11，微型电机7的输出轴位于滑动腔11内的部分固定连接有不完全齿轮21，滑动腔11内设有活塞20，活塞20与滑动腔11的内壁滑动连接，活塞20的右侧固定连接有与不完全齿轮21相配合的齿条10，活塞20的左侧与滑动腔11的左侧内壁通过复位弹簧12弹性连接，滑动腔11的右侧空间与外界通过短管28连通。
27.其中，安装腔2的内壁环绕安装有第一蛇形管16，安装块5内设有储液腔15，储液腔15贯穿横管，滑动腔11的左侧空间与储液腔15的底部空间通过进液管13连通，第一蛇形管16的出液端与储液腔15的左侧空间连通，壳体1的右侧设有散热鳍片18，散热鳍片18内设有第二蛇形管19，第二蛇形管19的出液端与第一蛇形管16的进液端连通，第二蛇形管19的进液端与滑动腔11的左侧空间连通，进液管13和第二蛇形管19的进液端上均设有单向阀，储液腔15内的冷凝液通过进液管13单向进入至滑动腔11的左侧空间内，滑动腔11左侧空间的冷凝液通过单向进入至第二蛇形管19内。
28.其中，安装腔2的内顶部设有导热盒22，导热盒22内设有移动块23，移动块23与导热盒22的内壁滑动连接，移动块23的右侧与导热盒22的右侧均设有相互配合的导电块24，安装块5的上方设有两个声光报警器6，可以设置一个外接电源，外接电源、两个声光报警器6和两个导电块24通过导线构成一个回路。
29.其中，通口3的左右两侧内壁上均转动连接有连接杆26，两个连接杆26均位于网板4的上方，两个连接杆26的相对端均固定连接有铜球27，两个连接杆26的上端与通口3的左右两侧内壁均通过弧形弹簧25弹性连接，两个弧形弹簧25均具有导电性，位于左侧的连接杆26具有导电性，网板4的上方设有两个导电棒，外接电源、两个弧形弹簧25、位于左侧的连接杆26、两个导电棒和两个导电块24通过导线构成一个回路。
30.本发明可通过以下操作方式阐述其功能原理：在监视器运行的过程中，微型电机7也会处于运行的状态，此时微型电机7的运行会带动转杆17转动，转杆17的转动带动多个扇叶14转动，从而形成外界气体
→
安装腔2
→
吸气腔8
→
储液腔15
→
外界的气体流动，从而将监视器产生的热量带出，延长监视器内部的电子元件的使用寿命；
31.在微型电机7的输出轴转动的过程中，会使得不完全齿轮21转动，当齿条10与不完全齿轮21处于啮合时，此时会使得齿条10带动活塞20左移，当不完全齿轮21不与齿条10啮合时，在复位弹簧12的弹性作用下，使得活塞20带动齿条10回移，即驱动电机的运行会带动活塞20左右移动；
32.活塞20右移会将处于储液腔15内的冷凝液吸入至滑动腔11的左侧空间内，当活塞20左移时，此时会将滑动腔11左侧空间的液体压入至第二蛇形管19内，然后再进入至第一蛇形管16内，从而在活塞20的左右移动时会使得冷凝液不断的在第一蛇形管16和第二蛇形管19内移动，从而对安装腔2内的热量吸收，进一步提升对电子元件的散热效果；
33.在散热的过程中，冷凝液的温度会升高，当温度较高的冷凝液经过散热鳍片18时，此时散热鳍片18会将部分热量吸收后散发至外界，从而确保冷凝液的温度处于较低的状态；
34.值得一提的是，在气体流动的过程中，当气体经过储液腔15内时，会将储液腔15内的部分热量带向外界，进一步确保冷凝液温度处于较低的状态；
35.当网板4被灰尘堵塞时，气体无法在安装腔2内流动，此时随着监视器的运行，安装腔2内部的温度会缓慢升高(由于冷凝液仍然处于流动状态，此时仍然具有一定的散热作用，从而内部温度升高较慢)，当温度达到低沸点溶液的沸点时，此时使得低沸点溶液受热气化，从而使得移动块23右移，两个导电块24接触；
36.两个导电块24接触使得两个声光报警器6通电，从而发出声音和光提醒人们将监控器关闭；
37.由于此时连接杆26与两个导电棒接触，此时会使得两个弧形弹簧25处于通电状态，两个弧形弹簧25通电后，根据电磁效应可知，每两个相邻的线圈均会产生磁性相反的磁场，此时会使得两个弧形弹簧25收缩，从而连接杆26带动铜球27向上转动，当连接杆26与两个导电棒不再接触时，此时由于连接杆26和铜球27具有惯性，从而使得连接杆26会继续向上转动一段距离，当转动一段距离后在弧形弹簧25的弹性作用下，使得连接杆26和铜球27向下转动撞击网板4，当连接杆26再与导电棒接触时，此时会再次重复上述过程；
38.两个铜球27不断的撞击网板4，使得网板4振动将粘附的灰尘抖落，确保网板4的透气性。
39.与现有技术相比，在监视器运行的过程中，通过多个扇叶14的转动使得安装腔2与外界进行气体交换，并与冷凝液的流动相配合，提升对监视器内部电子元件的散热效果；
40.当网板4被灰尘堵塞后，此时会提醒人们关闭微型电机7和监控器，同时连接杆26带动铜球27不断的上下摆动，对网板4进行撞击，将堵塞的灰尘震落，确保网板4的透气性。
41.实施例2
42.参照图5-6，本实施例与实施例1的不同之处在于，安装块5内设有矩形腔，矩形腔内设有移动板31，移动板31与矩形腔的内壁滑动连接，移动板31的下端与矩形腔的内底部通过压缩弹簧32弹性连接，滑动腔11的右侧空间与矩形腔的顶部空间通过出气管29连通，短管28和出气管29上均设有单向阀，外界气体通过短管28单向进入至滑动腔11的右侧空间内，滑动腔11右侧空间的气体通过出气管29单向进入矩形腔内，壳体1的下端安装有空心板33，空心板33的左侧倾斜设有多个出气口，空心板33与矩形腔的顶部空间通过连接管30连通，连接管30上设有电磁阀，电磁阀串联在两个声光报警器6所处的支路中，连接管30上的电磁阀通电后，连接管30处于导通的状态，矩形腔的右侧空间与外界通过开口连通，从而使得矩形腔内只能蓄积一定量的气体。
43.本实施例中，在活塞20左右移动的过程中，会不断的将外界气体抽入至滑动腔11的右侧空间内，然后压入至矩形腔内，由于此时连接管30上的电磁阀处于断电状态，此时会
使得连接管30堵塞，使得气体压入至矩形腔内时，移动板31会向下移动，由于开口的设置，使得在矩形腔内只会蓄压定量的气体；
44.当对网板4上的灰尘进行清理时，此时连接管30上的电磁阀通电打开，此时矩形腔内的气体通过连接管30进入至空心板33内，然后通过多个出气口喷出，将落在网板4的灰尘吹走，避免下次运行时灰尘再次随着气流吸附在网板4上。
45.与现有技术相比，在活塞20移动的过程中，会聚集一定量的气体，当对网板4上的灰尘进行清理时，此时蓄压的气体会喷出，从而将网板4上落下的灰尘吹走，避免灰尘再次吸附在网板4上。
