一种纵向加强型动铁式振动器的制作方法

本实用新型涉及一种动铁式振动器，更具体地说，涉及一种纵向加强型动铁式振动器。

背景技术：

目前，许多电子产品中都会用到振动器，例如手机、电子手表等，利用振动器的振动来代替声音达到提醒等作用。这类振动器的体积一般都非常小，现有的振动器大都采用微型电机实现，在微型电机的电机轴上安装偏心块构成，电机本身由转子和定子构成，转子带动电机轴转动，从而带动偏心块产生振动。这种将微型电机的转动转换为偏心块振动的振动器，偏心块在振动时会对电机轴造成震荡，使电机运转不顺畅，易造成微型电机损坏，降低使用寿命。

针对现有动器存在的上述问题，申请人于2016年3月21日提交专利名称为：一种改进型动铁式振动器，该申请案通过固定动铁式驱动器的平衡电枢和线圈而使非固定的方铁部分产生撞击，从而实现振动功能，避免了线圈导线损坏，提高了振动器的使用寿命，具有振动效果好、能耗小等优点。但是该申请案中方铁部分的振动幅度仍有提升的空间。

技术实现要素：

1.实用新型要解决的技术问题

本实用新型的目的在于克服上述的不足，提供了一种纵向加强型动铁式振动器，采用本实用新型的技术方案，结构简单，设计巧妙，通过在方铁的上方设有一组或一组以上纵向排列的磁路组件，增大了方铁左右往复运动的幅度，进而实现振动幅度增大的目的。

2.技术方案

为达到上述目的，本实用新型提供的技术方案为：

本实用新型的一种纵向加强型动铁式振动器，包括方铁、平衡电枢和线圈，所述的方铁的左右内壁上各设有一块磁铁，所述的平衡电枢为“U”形结构，所述的平衡电枢的右端固定于方铁上，所述的平衡电枢的左端穿过左右两块磁铁的中间后固定不动，所述的线圈套设于平衡电枢上，且线圈固定不动，所述的方铁的上方设有一组磁路组件或一组以上纵向排列的磁路组件；所述的磁路组件包括固定不动的第一线圈，所述的第一线圈的左右两侧均设有一块通过连接板与方铁固连的第一磁铁；所述的第一磁铁在第一线圈通电后产生的交变磁场中受到吸引或排斥作用而使方铁左右往复运动。

更进一步地，还包括一屏蔽外壳，所述的方铁、平衡电枢、线圈、磁铁和磁路组件安装 于屏蔽外壳内，所述的平衡电枢的左端、线圈和磁路组件内的第一线圈均固定在屏蔽外壳的内壁上。

更进一步地，所述的第一线圈绕设于铁芯上。

更进一步地，所述的方铁的上方设有3组纵向排列的磁路组件。

3.有益效果

采用本实用新型提供的技术方案，与已有的公知技术相比，具有如下有益效果：

(1)本实用新型的一种纵向加强型动铁式振动器，其平衡电枢的右端固定于方铁上，平衡电枢的左端穿过左右两块磁铁的中间后固定不动，线圈套设于平衡电枢上，且线圈固定不动，振动器的线圈固定不动，避免了线圈导线损坏，提高了振动器的使用寿命，线圈通交变电流后产生的交变电磁场通过平衡电枢传导，从而与左右两块磁铁形成交替吸引或排斥作用，而由于穿过方铁的平衡电枢部分是固定的，进而使方铁左右往复运动，实现振动器的振动作用；

(2)本实用新型的一种纵向加强型动铁式振动器，其方铁的上方设有一组磁路组件或一组以上纵向排列的磁路组件，磁路组件包括固定不动的第一线圈，第一线圈的左右两侧均设有一块通过连接板与方铁固连的第一磁铁，第一磁铁在第一线圈通电后产生的交变磁场中受到吸引或排斥作用，而由于第一线圈是固定的，两块第一磁铁均通过连接板与方铁固连，从而使方铁左右往复运动，进而实现振动幅度增大的目的；

(3)本实用新型的一种纵向加强型动铁式振动器，其还包括一屏蔽外壳，方铁、平衡电枢、线圈、磁铁和磁路组件安装于屏蔽外壳内，平衡电枢的左端、线圈和磁路组件内的第一线圈均固定在屏蔽外壳的内壁上，防止振动器内漏磁，同时也减小了振动器内磁场与电子设备的相互影响。

附图说明

图1为本实用新型的一种纵向加强型动铁式振动器实施例1的结构示意图；

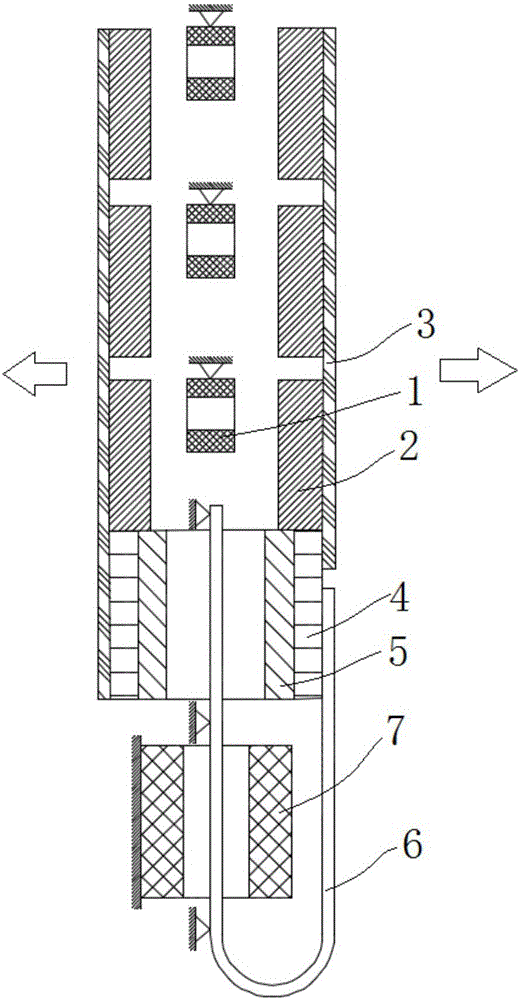

图2为本实用新型的一种纵向加强型动铁式振动器实施例2的结构示意图。

示意图中的标号说明：1、第一线圈；2、第一磁铁；3、连接板；4、方铁；5、磁铁；6、平衡电枢；7、线圈。

具体实施方式

为进一步了解本实用新型的内容，结合附图和实施例对本实用新型作详细描述。

实施例1

结合图1，本实施例的一种纵向加强型动铁式振动器，包括方铁4、平衡电枢6和线圈7，方铁4的截面形状为矩形环，具有导磁作用，方铁4的左右内壁上各设有一块磁铁5，该磁 铁5由永磁铁制成，可以先采用胶水将磁铁5预固定在方铁1上，然后再通过焊接工艺将磁铁5最终固定在方铁4上，结构牢固；平衡电枢6为“U”形结构，平衡电枢6的右端固定于方铁4上，方铁1为振动器的振动撞击部，振动力量大，振动频率高、振动效果好，具体平衡电枢6与方铁4可采用焊接连接，平衡电枢6的左端穿过左右两块磁铁5的中间后固定不动，线圈7套设于平衡电枢6上，线圈7可以套设于除穿过和固定在方铁4上的部分的其他任意位置，线圈7的位置设置更加灵活，便于振动器的结构布置，减小振动器的体积，且线圈7固定不动，避免了线圈导线损坏，提高了振动器的使用寿命；线圈7通交变电流后产生的交变电磁场通过平衡电枢6传导，从而与左右两块磁铁5形成交替吸引或排斥作用，而由于穿过方铁1的平衡电枢6部分是固定的，进而使方铁4左右往复运动，实现振动器的振动作用；为了加强方铁4左右往复运动的幅度，方铁4的上方设有一组磁路组件，磁路组件包括固定不动的第一线圈1，第一线圈1的左右两侧均设有一块通过连接板3与方铁4固连的第一磁铁2，连接板3采用不导磁材料制成；第一磁铁2在第一线圈1通电后产生的交变磁场中受到吸引或排斥作用，而由于第一线圈1是固定的，两块第一磁铁2均通过连接板3与方铁4固连，从而使方铁4左右往复运动，进而实现振动幅度增大的目的；为了增强磁场强度，第一线圈1绕设于铁芯上，铁芯把第一线圈1周围的磁力线都集中，从铁芯中流通。

此外，本实施例的一种纵向加强型动铁式振动器，其还包括一屏蔽外壳，所述的方铁4、平衡电枢6、线圈7、磁铁5和磁路组件安装于屏蔽外壳内，平衡电枢6的左端、线圈7和磁路组件内的第一线圈1均固定在屏蔽外壳的内壁上；利用屏蔽外壳可以有效防止振动器内漏磁，同时也减小了振动器内磁场与电子设备的相互影响。

实施例2

结合图2，本实施例的一种纵向加强型动铁式振动器的基本结构同实施例1，不同之处在于：方铁4的上方设有一组以上纵向排列的磁路组件，具体纵向排列的磁路组件设置多少组根据具体情况而定，本实施例中方铁4的上方设有3组纵向排列的磁路组件。

本实用新型的一种纵向加强型动铁式振动器，结构简单，设计巧妙，通过在方铁4的上方设有一组或一组以上纵向排列的磁路组件，增大了方铁4左右往复运动的幅度，进而实现振动幅度增大的目的。

以上示意性的对本实用新型及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
