一种方便携带的渔具承置架的制作方法

本发明涉及垂钓架技术领域，具体为一种方便携带的渔具承置架。

背景技术：

我国的垂钓活动最早出现于原始社会旧石器时代，至今已有数千年的历史。陕西西安半坡出土的骨质鱼钩，距今大约六千年，是我国发现得最早的垂钓文物。垂钓是垂竿钓鱼的简称，俗称“钓鱼”，是指使用钓竿、鱼钩、渔线等钓具，从江河湖海及水库中把鱼提出来的一项活动。现代垂钓有淡水钓和海钓两大类，前者有沉底钓、流水钓、中层钓等技法；后者分岸钓和船钓两种方式。在垂钓过程中往往需要对渔具进行承置，但是目前的渔具承置架体积大，不能够拆卸，也不能折叠，增加了储存时所占取的收纳空间，增加了使用者的搬运难度，费时费力，使用性差，不方便人们携带。

技术实现要素：

本发明的目的在于提供一种方便携带的渔具承置架，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种方便携带的渔具承置架，包括支撑架，所述支撑架包括第一支架、第二支架和第三支架，所述第一支架、第二支架和第三支架之间均通过连接轴和螺栓活动连接，第一支架包括第一支腿，所述第一支腿上开设有与第二支架相适配的第一安装槽，所述第一支腿的底部与固定块固定连接，所述固定块的底部与第一垫块固定连接，所述第二支架包括第二支腿，所述第二支腿上开设有与第三支架相适配的第二安装槽，所述第二支腿的底部与第一伸缩杆的固定端固定连接，所述第一伸缩杆的自由端与第二垫块固定连接，所述第三支架包括横板，所述横板的底部与第二伸缩杆的固定端固定连接，所述第二伸缩杆的自由端与第三垫块固定连接，所述支撑架的顶部通过连接杆与渔具箱螺纹连接。

优选的，所述连接轴由上到下依次贯穿第一支腿、第二支腿和横板，并且连接轴的两端均与螺栓螺纹连接。

优选的，所述第一垫块、第二垫块和第三垫块的底部均固定安装有防滑块。

优选的，所述连接杆的两端均固定连接有螺纹柱，所述渔具箱的底部和连接轴的顶部均开设有与螺纹柱相适配的螺纹槽。

优选的，所述渔具箱的内部设置有三块隔板，且三块隔板将渔具箱分隔为四个部分，且每个部分的内部均设置有渔具。

与现有技术相比，本发明的有益效果是：该方便携带的渔具承置架，第三支架可以收缩折叠到第二支腿的内部，第二支架可以收缩折叠到第一支腿的内部去，使支撑架达到可折叠的功能，并且支撑架与渔具箱之间采用螺纹连接，拆卸方便，降低了储存时所占取的收纳空间，降低了使用者的搬运难度，省时省力，适用性强，方便人们携带。

附图说明

图1为本发明结构示意图；

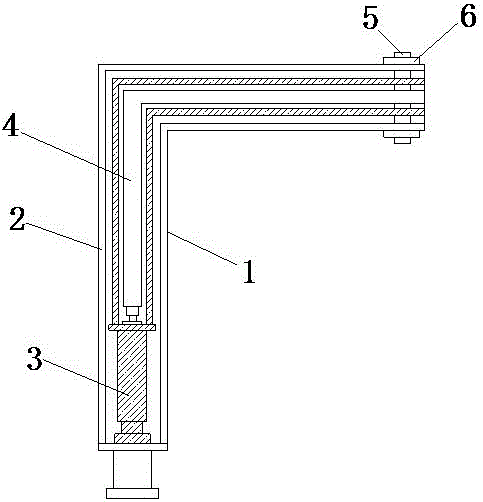

图2为本发明支撑架折叠状态时的结构示意图。

图中：1支撑架、2第一支架、3第二支架、4第三支架、5连接轴、6螺栓、7第一支腿、8第一安装槽、9固定块、10第一垫块、11第二支腿、12第二安装槽、13第一伸缩杆、14第二垫块、15横板、16第二伸缩杆、17第三垫块、18连接杆、19渔具箱、20隔板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种方便携带的渔具承置架，包括支撑架1，支撑架1包括第一支架2、第二支架3和第三支架4，第一支架2、第二支架3和第三支架4之间均通过连接轴5和螺栓6活动连接，第一支架2包括第一支腿7，第一支腿7上开设有与第二支架3相适配的第一安装槽8，第一支腿7的底部与固定块9固定连接，固定块9的底部与第一垫块14固定连接，第二支架3包括第二支腿11，第二支腿11上开设有与第三支架4相适配的第二安装槽12，第二支腿11的底部与第一伸缩杆13的固定端固定连接，第一伸缩杆13的自由端与第二垫块14固定连接，当需要收取第二支架3时，缩短第一伸缩杆13的长度，使第二支架3旋转到第一安装槽8的内部，第三支架4包括横板15，横板15的底部与第二伸缩杆16的固定端固定连接，第二伸缩杆16的自由端与第三垫块17固定连接，当需要收取第三支架4时，缩短第二伸缩杆16的长度，使第三支架4旋转到第二安装槽12的内部，第一垫块10、第二垫块14和第三垫块17的底部均固定安装有防滑块，连接轴5由上到下依次贯穿第一支腿7、第二支腿11和横板15，并且连接轴5的两端均与螺栓6螺纹连接，支撑架1的顶部通过连接杆18与渔具箱19螺纹连接，连接杆18的两端均固定连接有螺纹柱，渔具箱19的底部和支撑架1的顶部均开设有与螺纹柱相适配的螺纹槽，渔具箱19的内部设置有三块隔板20，且三块隔板20将渔具箱19分隔为四个部分，且每个部分的内部均设置有渔具，第三支架4可以收缩折叠到第二支腿11的内部，第二支架3可以收缩折叠到第一支腿7的内部去，使支撑架1达到可折叠的功能，并且支撑架1与渔具箱19之间采用螺纹连接，拆卸方便，降低了储存时所占取的收纳空间，降低了使用者的搬运难度，省时省力，适用性强，方便人们携带。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
