搅拌机的制作方法

本实用新型涉及混凝土制造加工领域，特别涉及一种搅拌机。

背景技术：

搅拌机，是一种带有叶片的轴在圆筒或槽中旋转，将多种原料进行搅拌混合，使之成为一种混合物或适宜稠度的机器。一般而言，搅拌机包括容纳搅拌物的搅拌壳与搅拌装置，搅拌装置由电机（马达），搅拌轴，螺旋轮组成。搅拌机大致的工作原理如下 ：将待搅拌物装入搅拌壳内，然后给设备上电，设备通上电后使电机的定子侧产生旋转磁场，转子通上电后受到磁场的力开始旋转，由于电机的转轴与搅拌轴传动连接，因此电机的旋转带动旋转轴的转动，又由于旋转轴上设置有旋转片（也有称叶轮），旋转片的转动促使搅拌机内的物体沿着搅拌壳内壁做螺旋运动，这样物体在搅拌机内就能够充分搅拌。

现有的搅拌机可参考申请号为201520250784.3的中国专利，其公开了一种卧式水泥搅拌机，包括搅拌机机壳，搅拌机机壳顶部设有进料口，所述搅拌机机壳一侧设有出料口，出料口设有挡板，拌机本体内设有搅拌轴，搅拌轴上设有搅拌桨叶。

在搅拌机长时间加工混凝土后，搅拌机内部残留有各种残渣需要进行清理，所以往往在搅拌机机壳上开有清理口，由工人从清理口中进入搅拌机进行清理，而在工人清理过程中，有人误将搅拌机开关打开是十分危险的。

技术实现要素：

本实用新型的目的是提供一种带有保证清理工人安全防护装置的搅拌机。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种搅拌机，包括机壳，机壳上开有供人员进入清理的清理口并铰接有覆盖清理口的翻门，翻门具有开启与关闭的两种状态，机壳内转动连接有旋转片并设有驱动旋转片转动的电机，机壳上固接有防护装置，防护装置包括检测翻门开启状态并关闭电机的传感器。

通过采用上述发案，利用传感器检测翻门的开启状态，当翻门关闭时，电机通电并带动旋转片转动，从而进行搅拌；当翻门开启时，传感器检测到翻门的状态，将电机断电，使电机无法转动，从而保证进入搅拌机内进行清理的人员安全。

较佳的，传感器设有触碰式感应头，翻门一端固接有外延板；翻门处于关闭状态时，外延板与触碰式感应头抵接。

通过采用上述发案，当翻门处于关闭状态时，触碰式感应头受外沿板挤压，从而确认翻门处于关闭状态，进而为电机通电使电机正常运转；而当翻门处于开启状态时，触碰式感应头受外沿板挤压，从而确认翻门处于开启状态，进而为电机断电，保证进入搅拌机内清理人员的安全。

较佳的，翻门与机壳铰接的另一侧固接有固定板，固定板与机壳通过螺栓连接。

通过采用上述发案，螺栓通过固定板将翻门固定，从而防止外延板因搅拌产生的机体振动而与触碰式感应头脱离，保证在搅拌机运转时不会因外延板与触碰式感应头接触不良而不断停止。

较佳的，翻门与机壳铰接处位于翻门下侧。

通过采用上述发案，铰接处位于翻门下侧，保证翻门处于打开状态下不会因翻门自身重力而关闭，从而进一步保证了进入搅拌机内清理人员的安全。

较佳的，机壳转动连接有当翻门处于完全开启状态时转动从而抵接并固定翻板的挡板。

通过采用上述发案，当翻门完全开启后，旋转挡板，将翻板夹持与挡板与机壳之间，从而阻碍翻门关闭，进而防止因其他人员手误将翻门关闭而产生意外，进一步保证了进入搅拌机内清理人员的安全。

较佳的，翻门铰接有将翻板顶起并保持完全开启状态的支撑杆，支撑杆与翻门铰接的另一端与机壳可拆卸固定连接。

通过采用上述发案，支撑杆将翻门顶起后，支撑杆与翻门铰接的另一端与机壳固定，从而保证翻门的开启状态。

较佳的，支撑杆位于翻门两端，支撑杆一端与翻门枢纽连接，机壳上开有卡接支撑杆另一端的卡接槽。

通过采用上述发案，卡接槽卡接支撑杆与翻门的另一端，从而使支撑杆与机壳固定，使得支撑杆将翻门顶起并保持开启状态，而采用卡接方式，便于安装、分离机壳与支撑杆。

较佳的，翻门两侧开有翻门关闭时供支撑杆放置的容纳槽。

通过采用上述发案，容纳槽将支撑杆置于翻门内，防止支撑杆干涉外延板与触碰式感应头的接触，保证外延板与触碰式感应头的良好的触碰。

较佳的，传感器连接有电磁继电器，电磁继电器包括相互接触从而使电机通电的动触点和静触点以及使动触点始终具有脱离静触点的弹簧和触碰式感应头受压则通电并吸附动触点克服弹簧从而动、静触点相接触的电磁铁。

通过采用上述发案，利用电磁继电器使实现传感器的效果，保证清理人员的安全。

较佳的，翻门在关闭时远离壳体一面固接有把手。

通过采用上述方案，把手提供了着力点，便于清理人员将翻门打开或关闭。

综上所述，本实用新型具有以下有益效果：通过挡板或者支撑杆改变的翻板状态并使开启状态保持，利用传感器监控翻门的状态，利用电磁继电器实现对电机的控制，从而当清理人员进入搅拌机后，对电机停电，保证清理人员的安全。

附图说明

图1是实施例1中搅拌机结构示意图；

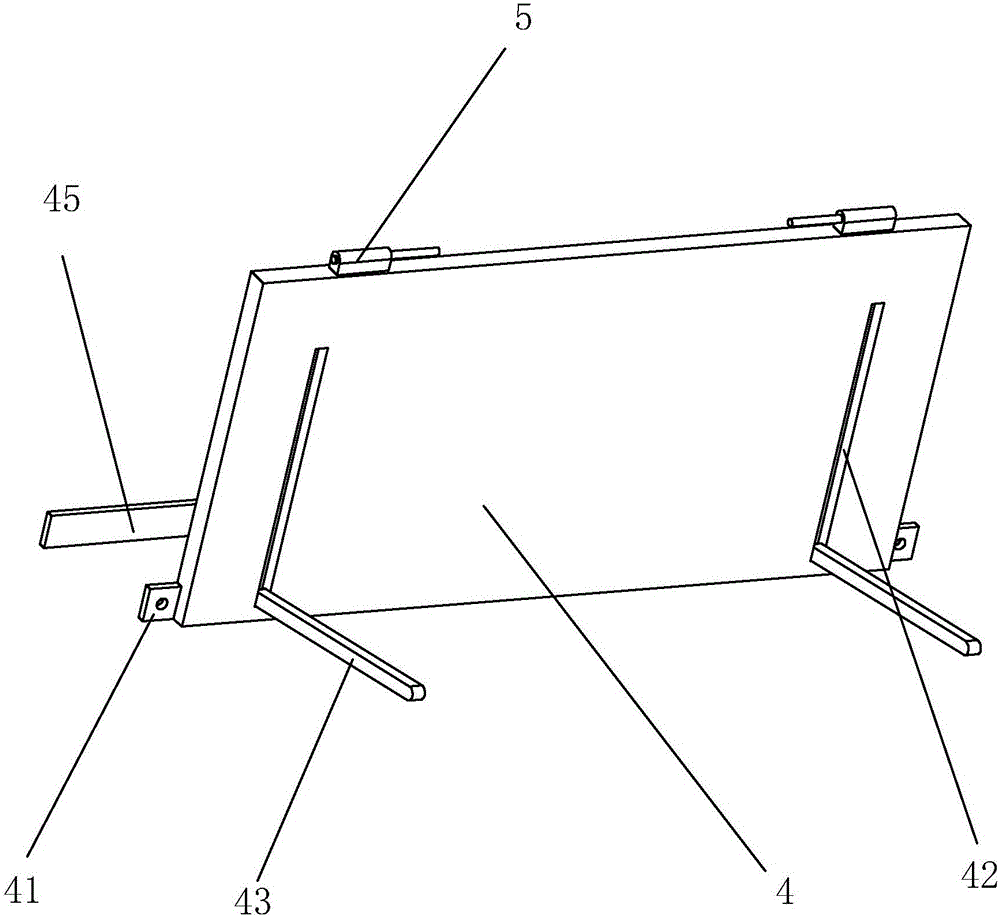

图2是实施例1中翻板结构示意图；

图3是翻板与触碰式感应头连接示意图；

图4是实施例1中搅拌机翻板打开示意图；

图5是电磁继电器连接电路示意图；

图6是实施例2中搅拌机翻板打开示意图；

图7是实施例2中挡板结构示意图。

图中，1、机壳；11、上机体；111、清理口；12、下机体；2、机架；21、安装台；3、电机；4、翻门；41、固定板；42、容纳槽；43、支撑杆；44、把手；45、外延板；5、铰链；6、卡接槽；7、传感器；71、触碰式感应头；8、电磁继电器；81、静触点；82、动触点；83、电磁铁；84、弹簧；9、转轴；91、缩口端；92、挡板；93、螺母。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

实施例1：如图1所示，一种搅拌机，包括机壳1以及支撑机壳1的机架2，机架2由长方形的钢筋条搭建而成，在加固搅拌机的同时，将机壳1支撑在底面上；而机壳1包括截面成圆弧的下机体12和截面成梯形的上机体11，而架设在上、下机体11、12铰接处的支架上表面形成有安装台21。

如图1和图4所示，下机体12内转动连接有旋转片，而在下机体12外，下机体12端面安装有驱动旋转片转动的电机3；在上机体11对应的截面上为梯形腰的一面上开有清理口111，清理口111成长方形，清理人员从清理口111进入搅拌机内部，从而清理清理搅拌机内的各种残渣；上机体11通过铰链5连接有用于覆盖清理口111的翻门4，铰链5安装在呈长方板状的翻门4的上侧面上，从而使初始状态下，翻门4关闭且覆盖清理口111。

如图2所示，在翻门4与机壳1铰接另一侧的两个角处，翻门4各铸造有一个固定板41，固定板41截面成长方形，固定板41中心与上机体11开有对应的螺纹孔并通过螺栓连接。

在翻门4在关闭时与上机体11贴合一面，其两端各开有一条截面呈长方形的容纳槽42，且容纳槽42沿翻门4宽度方向设置。在容纳槽42内，翻门4安装有支撑杆43；在容纳槽42远离铰链5一端，容纳槽42侧壁间跨设有固定轴，固定轴沿翻板长度方向设置且两端分别与容纳槽42侧壁焊接，而支撑杆43开有供固定轴贯穿的通孔，从而支撑杆43与翻板转动连接；另外，支撑杆43成长方体状，为防止支撑杆43与容纳腔侧壁干涉，支撑杆43安装固定轴一端开有圆角结构。在安装台21与上机壳1的交接处，开有截面成长方形的卡接槽6；当翻门4打开后，将支撑杆43从容纳槽42中翻出并将其一端插入卡槽中，从而支撑杆43将翻门4顶起并使翻于保持完全打开的状态；为便于开闭翻门4，翻门4在关闭时远离壳体一面焊接有把手44。

如图3所示，翻门4一端固接有外延板45，外延板45沿翻门4的长度方向设置；在翻门4安装有外延板45一侧，上机体11通过螺栓安装有传感器7，传感器7具有触碰式感应头71，触碰式感应头71转动连接于传感器7上；当翻门4处于关闭状态时，外延板45与触碰式感应头71抵接。

如图5所示，传感器7连接有电磁继电器8，电磁继电器8的静触点81安装于为电机3供电的工作电路上，电磁继电器8的动触电与静触点81相互接触，工作电路通电；当翻门4关闭，外延板45与触碰式感应头71抵接，电磁铁83通电，电磁铁83克服弹簧84的拉力使动、静触点82、81相接触，从而电机3带动旋转片转动；当翻门4开启，外延板45与触碰式感应头71脱离，电磁铁83失电，弹簧84带动衔铁转动，使动、静触点82、81相互分离，从而电机3失电，保证清理人员的安全。相似的，电磁继电器8还可被PLC、单板机等现有技术替换。

实施例2：如图6和图7所示，与实施例1不同之处在于，翻门4与机壳1铰接处位于翻门4下侧；安装台21上焊接竖直设置的转轴9，转轴9上端铸造有缩口端91，柱状的缩口端91直径小于转轴9直径且缩口端91与转轴9同轴设置；转轴9上安装有挡板92，挡板92上开有供缩口端91贯穿的通孔，从而挡板92与转轴9转动连接；缩口端91穿过通孔一端螺纹连接有螺母93，从而挡板92位于转轴9上端面与螺母93之间，进而轴向固定挡板92；挡板92位于翻门4两侧，当翻门4完全打开时，旋转挡板92使挡板92抵接在翻门4此时的上表面，从而固定翻门4，防止翻门4被合上。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
