一种高效刨地机的制作方法

文档序号:12083064阅读:3447来源:国知局
一种高效刨地机的制作方法与工艺

本发明涉及农业机械技术领域,具体为一种高效刨地机。



背景技术:

刨地机是一种完全能代替耕牛的实用农机,能中耕培土、开垅、深耕翻土、旋耕耙田、收割、脱粒、运输及抽水等一切农业上的作业。该机不但适宜我国南方的丘陵地区用,也适宜北方平原大面积中耕小麦、油菜、棉花等农作物行距培土用。现如今人们所使用的刨地机,大都是通过销栓将拖拉机跟刨地机组合构成的,由于拖拉机的体积较大且自身不具备刨地功能,从而使拖拉机在带动刨地机转向的时候无法对拖拉机压过的土地夹角进行刨松,从而大大减少刨地的工作效率。



技术实现要素:

本发明的目的在于提供一种高效刨地机,具备使拖拉机在带动刨地机转向的时候对拖拉机轮胎压过的土地夹角进行刨松的优点,解决了拖拉机在带动刨地机转向的时候无法对拖拉机压过的土地夹角进行刨松的问题。

为实现上述目的,本发明提供如下技术方案:一种高效刨地机,包括主机,所述主机的上表面设有柴油机,所述主机的正面被支撑轴贯穿,所述支撑轴的一端与刨地装置背面的轴心处固定连接,所述柴油机上的转轴通过皮带与支撑轴传动连接。

所述刨地装置包括滚轮、刨地轮和刨地齿,所述滚轮正面的轴心处与辅助圆块背面的轴心处固定连接,所述辅助圆块正面轴心处与皮带环的一端固定连接,且皮带环的一端开设有第一螺孔,所述皮带环的表面套接有刨地带,所述刨地轮的表面开设有固定槽,所述刨地轮的正面开设有第一固定螺孔,且固定螺孔与固定槽相连通,所述刨地齿的底部固定连接有固定块,且固定块的正面开设有第二固定螺孔,所述固定块卡接在固定槽内,且第一固定螺孔和第二固定螺孔被小螺栓依次贯穿,所述刨地轮正面的轴心处开设有第二螺孔,所述刨地轮背面的轴心处与皮带环的一端相接触,且第一螺孔与第二螺孔被大螺栓依次贯穿,所述刨地装置的数量为四个,且四个刨地装置分为两组,且每一组的两个刨地装置之间通过刨地带传动连接,所述刨地带的表面固定连接有耕地齿

优选的,所述主机上表面的设有驾驶座,且驾驶座的上表面设有挡板。

优选的,所述皮带环的直径为五十厘米,且辅助圆块的直径为六十厘米,所述刨地带的厚度为十厘米。

优选的,所述柴油机上的转轴一端延伸至支撑轴的正上方。

优选的,所述刨地齿和固定槽的数量均不少于八个,且八个固定槽之间的距离相等。

与现有技术相比,本发明的有益效果如下:

1、本发明通过设置了刨地装置和刨地带配合使用,使作用于带动刨地机行走的轮胎能够在行走的同时对轮胎压着的土地进行耕地,从而使拖拉机在带动刨地机转向的时候对拖拉机轮胎压过的土地夹角进行刨松,再者是在轮胎行走使会带动刨地带运转,从而大大加强刨地的工作效率。

2、本发明的刨地装置可以根据土壤的情况来更换所需刨地齿的数量,且在刨地机离开土地将要行驶上道路上时,通过拧动大小螺栓将刨地轮卸下,而此时的皮带环也没有了能够限制刨地带的能力,再将刨地带卸下,这样便于刨地机上的刨地装置的卸载,从而减轻刨地的负重。

附图说明

图1为本发明结构正视图;

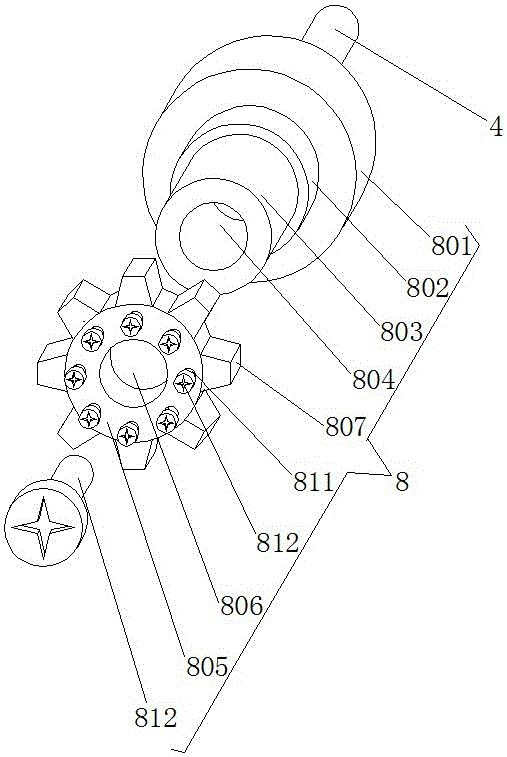

图2为本发明刨地装置结构示意图;

图3为本发明刨地轮剖视图;

图4为本发明刨地齿结构示意图;

图5为本发明刨地带结构示意图。

图中:1主机、2柴油机、3皮带、4支撑轴、5驾驶座、6刨地带、7耕地齿、8刨地装置、801滚轮、802辅助圆块、803皮带环、804第一螺孔、805刨地轮、806第二螺孔、807刨地齿、808固定块、809第二固定螺孔、810固定槽、811第一固定螺孔、812大螺栓。

具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1,一种高效刨地机,包括主机1,由于主机1上表面的设有驾驶座5,且驾驶座5的上表面设有挡板,从而使能够坐在主机1上,主机1的上表面设有柴油机2,主机1的正面被支撑轴4贯穿,支撑轴4的一端与刨地装置8背面的轴心处固定连接,由于柴油机2上的转轴一端延伸至支撑轴4的正上方,从而使柴油机2上的转轴可以通过皮带3与支撑轴4传动连接,再通过发动柴油机2带动支撑轴4旋转,刨地装置8包括滚轮801、刨地轮805和刨地齿807,滚轮801正面的轴心处与辅助圆块802背面的轴心处固定连接,辅助圆块802正面轴心处与皮带环803的一端固定连接,且皮带环803的一端开设有第一螺孔804,由于皮带环803的表面套接有刨地带6,而皮带环803的直径为五十厘米,且辅助圆块802的直径为六十厘米,刨地带6的厚度为十厘米,从而使刨地带6能够套接在与其适配的皮带轮上,刨地轮805的表面开设有固定槽810,刨地轮805的正面开设有第一固定螺孔811,且第一固定螺孔811与固定槽810相连通,由于刨地齿807的底部固定连接有固定块808,且固定块808的正面开设有第二固定螺孔809,固定块808卡接在固定槽810内,刨地齿807和固定槽810的数量均不少于八个,且八个固定槽810之间的距离相等,第一固定螺孔811和第二固定螺孔809被小螺栓811依次贯穿,使刨地齿807被固定在刨地轮805上,从而根据土壤的情况来更换所需刨地齿807的数量,而当刨地轮805的表面被装载上刨地齿807,从而使刨地轮805的直径大于滚轮801,使刨地轮805和滚轮801同时运转时,刨地齿807会因刨地的下压力而使刨地齿807插入土壤中,而将土壤刨松,刨地轮805正面的轴心处开设有第二螺孔806,刨地轮805背面的轴心处与皮带环803的一端相接触,由于第一螺孔804与第二螺孔806被大螺栓812依次贯穿,从而使刨地轮805与皮带环803连接,而使皮带环803表面形成皮带轮,刨地装置8的数量为四个,且四个刨地装置8分为两组,且每一组的两个刨地装置8之间通过刨地带6传动连接,且刨地带6的表面固定连接有耕地齿7,使滚轮801行走使会带动刨地带6运转。

使用时,根据土壤的情况来更换所需刨地齿807的数量,而当刨地轮805的表面被装载上刨地齿807,从而使刨地轮805的直径大于滚轮801,使刨地轮805和滚轮801同时运转时,刨地齿807会因刨地的下压力而使刨地齿807插入土壤中,而将土壤刨松,使滚轮801行走使会带动刨地带7运转,从而大大加强刨地的工作效率。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
