防野生动物侵入房间的装置的制作方法

本实用新型涉及防止野生动物破门(窗)侵入房间的技术领域，具体涉及一种防止野生动物破门(窗)侵入房间、家畜棚圈的系统装置及其使用方法。

背景技术：

近年来，随着野生动物保护力度的加大和人类生产活动的增强，人和野生动物冲突的频次以及造成的经济损失均呈上升趋势。野生动物，尤其是食肉动物(如藏棕熊、狼、雪豹、藏狐、猞猁等)袭击家畜，甚至直接危及人身安全的事件日益频繁，这些突出的矛盾给自然保护工作带来了新的挑战和课题，也随之带来了涉及人与自然和谐发展的有关民生问题。据统计，2003～2008年期间，云南省野生动物肇事危害的直接经济损失达29269.51万元，其中2008年，经调查并纳入统计范围的受损农户有31195户农户受野生动物危害，共有116人受伤或死亡(伤108人、死亡8人)，造成直接经济损失5502.09万元；仅在2012年，青海省因野生动物造成人身财产损失案件共60起，其中人员伤亡案件3起，财产损失案件55起，农作物、水产业案件2起，共涉及8个县15个乡镇27个村，造成直接经济损失235万元。人与野生动物的冲突对农牧民的人身安全和正常生活造成严重影响。一般认为，保护区保护效果的好坏与当地社区的支持与否有很大关系，野生动物和人之间的冲突会降低当地人对保护的支持。当一个地区的居民经常性承担野生动物带来的经济损失以及人身安全问题时，当地居民很可能会敌视野生动物甚至反对保护项目，报复性猎杀也是野生动物种群数量下降的原因之一。只有解决好人兽冲突的问题，才能更好地保护野生动物。

野生动物破门(窗)侵入房间、家畜棚圈，进而伤害房间、棚圈内的人或家畜，损毁建筑构件、家具、食物等是人与野生动物冲突的主要形式之一。我们在青海省海西州的调查显示，野生动物通常选择门(58％)、窗(38％)和屋顶(4％)进入牧民房间。野生动物可直接扒(撞)开房门进入房间内；如果房门构筑结实，野生动物则选择从窗户进入；对于依山而建的房屋，有些野生动物(如熊等)也可以从屋顶以压塌或揭瓦的方式进入。从房间类型角度看，野生动物偏爱选择库房(93％)，库房主要用于存放牧民过冬的粮食、油和杂物等，其次是偏房(6％)和起居房(1％)。除了食用食物外，野生动物会损毁家具、茶壶、牛皮囊、牛皮袋等生活生产用品。2008年Worthy和Foggin对青藏高原三江源地区的调查显示该地区大多数居民都在经受藏棕熊带给他们的破坏，估计每户有700-2800美元的损失，这个数据远远超出了他们的收入，并且还不包括藏棕熊捕食牛羊造成的经济损失；2012年对青海省治多县索加乡当曲村的调查显示，藏棕熊通过损毁房屋构件、取食房屋内储存的粮食和动物饲料的行为每年给该村造成的经济损失达79.7万元，占每年总收入的80.7％，平均每人每年968元，损失最严重的家庭估计高达40余万元。

当地居民通常采取建造篱笆、燃放鞭炮、牧犬留守，加固门墙等方法措施来防止野生动物伤害，但都收效甚微。鉴于野生动物破门(窗)侵入房间、家畜棚圈行为对当地人民群众的生活、生产甚至人身安全造成了严重威胁，

技术实现要素：

本实用新型要解决的技术问题是提供一种能防止野生动物破门(窗)侵入房间、家畜棚圈的装置及相应的防侵入方法。

为了解决上述技术问题，本实用新型提供一种防野生动物侵入房间的装置，包括围栏系统和物理防御系统；

围栏系统包括底台(起稳固作用，例如为水泥台)，在底台上固定设置四个围栏杆，所述四个围栏杆围合形成框形围栏；

所述物理防御系统包括设置在框形围栏内的底板，在底板的上表面设置钢钉。

作为本实用新型的防野生动物侵入房间的装置的改进：该装置还包括光电音效系统；

所述光电音效系统包括光电组件、音效组件和控制器组件；

光电组件包括爆闪灯和声控灯(例如为义眼型声控灯)；

所述音效组件包括安全线、安全插销、线控低音喇叭、存储卡(SD卡)，在围栏杆上设置安全插销，围绕着围栏杆设置的安全线与安全插销相连；

控制器组件包括分别与电源模块相连的中央处理器、插销信号检测模块、声控模块、读卡模块和信号发射模块；所述插销信号检测模块、声控模块、读卡模块和信号发射模块分别与中央处理器信号相连；

安全插销与插销信号检测模块信号相连；

线控低音喇叭与声控模块信号相连；

存储卡与读卡模块信号相连；

信号发射装置与信号发射模块信号相连。

作为本实用新型的防野生动物侵入房间的装置的进一步改进：存储卡(SD卡)储存有虎啸声、虎撕咬声、豹撕咬声、人怒骂驱赶声、噪音等声音。

作为本实用新型的防野生动物侵入房间的装置的进一步改进：该装置还包括向光电音效系统供电的供电系统，所述供电系统为太阳能供电系统。

作为本实用新型的防野生动物侵入房间的装置的进一步改进：

底板上的钢钉包括A型钉和B型钉；

A型钉由4.8～5.2厘米(较佳为5厘米)长的刃部以及位于该刃部下的钢钉螺杆组成；

B型钉由1.8～2.2厘米(较佳为2厘米)长的刃部以及位于该刃部下的钢钉螺杆组成；

在两个相邻的A型钉之间等间距的设置2个B型钉；

在底板上设有与钢钉螺杆相吻合的螺母Ⅱ。

作为本实用新型的防野生动物侵入房间的装置的进一步改进：

相邻的A型钉的中心距为5.5～6.5cm(较佳为6cm)；

相邻的B型钉的中心距是相邻的A型钉的中心距的1/3。

作为本实用新型的防野生动物侵入房间的装置的进一步改进：

所述物理防御系统还包括盖板，在底板上设有高度大于A型钉高度的支撑柱，盖板被置于支撑柱上。

具体而言：支撑柱由长度为5.5厘米的立柱以及位于该立柱下的钢钉螺杆组成；所述钢钉螺杆与螺母Ⅱ相吻合。A型钉、B型钉、支撑柱上的钢钉螺杆大小一致，长度均为0.8厘米左右。A型钉间距大，主要便于具有大型足的野生动物(如熊、虎、豹、象等)踩踏，B型钉间距密，主要便于具有小型足的野生动物(如狼、狐、猞猁等)踩踏，支撑柱(亦可称为C型钉)用于支撑盖板。盖板、底板均为不锈钢板。

作为本实用新型的防野生动物侵入房间的装置的进一步改进：

每个围栏杆上固定设有圆环，在2个相邻的圆环之间设置彩条。为了更加醒目，可设置上下2～3层的彩条(此时，每个围栏杆上也从上至下相应的设置2～3个圆环)。

作为本实用新型的防野生动物侵入房间的装置的进一步改进：

在底台的四个角落各埋置一个螺母Ⅰ(例如为不锈钢螺母管)，围栏杆的底部设有与螺母Ⅰ相吻合的螺杆；

围栏系统还包括防尘杆，所述防尘杆的底部设有与螺母Ⅰ相吻合的螺杆；在盖板上设有四个通孔，所述四个通孔与底台上的四个螺母Ⅰ相一一对应；当拆除围栏杆且需要安装盖板时，防尘杆穿过通孔与螺母Ⅰ相连；从而即起到避免螺母Ⅰ积灰、又起到固定盖板的作用。

本实用新型的装置可以放置在房间门口、窗下、棚圈门口等需要阻止野生动物侵入的地方。

本实用新型还同时提供了利用上述装置进行的防野生动物侵入房间的方法，包括以下步骤：

1)、当牧民外出放牧、房屋属于无人管理状态时，在房门、窗户、棚圈门处设置防野生动物侵入房间的装置；

由于该装置被设置在房门、窗户、棚圈门处，因此，野生动物要想通过门、窗进入房屋内，必须经过该装置；

始终按照设定频率进行爆闪工作的爆闪灯、围绕在围栏杆的彩条，预先对野生动物有警示作用；

2)、如果野生动物继续靠近房屋，当安全线被野生动物拉动时，安全插销被拔出，插销信号检测模块信号立即将检测到的插销被拔出的信号传递给中央处理器，中央处理器命令读卡模块从存储卡内读取相应的声音信息，中央处理器将上述声音信息通过声控模块传递给线控低音喇叭发出高分贝声音；线控低音喇叭的声音强度远高于声控灯内设的声音强度，因此声控灯会发出强烈白光；

面对突如其来的高分贝声音、强光，大多数野生动物会返身逃离；

3)、如果野生动物不理会高分贝声音、强光的恐吓而继续靠近房屋，就会踩在底板的钢钉上；刃部相对较长的A型钉的间距大，便于捕捉具有大型足的野生动物踩踏；刃部相对较短的B型钉的间距密，便于捕捉具有小型足的野生动物踩踏；

因此，无法是何种野生动物，只要踏入位于框形围栏内的底板上，必定被钢钉所刺伤；在剧痛的作用下，野生动物会选择返身逃离；

4)、中央处理器会在向声控模块发出工作指令的若干延缓时间后，向声控模块发出停止工作的指令，这样，线控低音喇叭停止播放；与此同时，中央处理器还向信号发射模块发出指令，信号发射模块通过信号发射装置按照设定的时间间隔不停的向预设的信号接收器发出“已有野生动物试图闯入”的信号；从而便于信号接收者及时安排人员返回房屋进行后续扫尾工作；

5)、当人工使安全插销复位时，插销信号检测模块立即将检测到的插销已复位的信号传递给中央处理器，中央处理器通过信号发射模块向信号发射装置发出停止信号发射的指令；且中央处理器还通过声控模块向线控低音喇叭发出停止播放的指令；如果此时，线控低音喇叭已经停止播放工作，那么将继续保持“停止播放工作”这个状态；

如果是误触发安全插销，也可通过上述使安全插销复位的动作，结束整个报警过程。

作为本实用新型的防野生动物侵入房间的方法的改进：

当房屋内有牧民留守、看护时，拆除该装置：

1)、将整个光电音效系统、供电系统关闭后拆除，可放入房屋内进行临时存放；

2)、将围栏杆从埋置在底台内的螺母Ⅰ中旋出，为了避免螺母Ⅰ积灰，将防尘杆装入上述螺母Ⅰ内；

3)、在底板的4个角以及中间位置处设置支撑柱，然后在支撑柱上放置盖板；人及家畜即可在盖板上自由进出房间或家畜棚圈。

野生动物破门(窗)侵入房(棚圈)内，进而伤害房(棚圈)内的人或家畜，损毁建筑构件、家具、食物等是人与野生动物冲突的主要形式之一，对当地人民群众的生活、生产甚至人身安全造成了严重威胁。本实用新型对围栏系统、物理防御系统、光电音效系统进行技术整合，提供了一种防野生动物侵入装置。围栏系统用于阻止野生动物进入房间、棚圈；光电组件用于警告、驱离远距离的草食性野生动物；音效组件用于警告、驱离近距离的肉食性野生动物及草食性野生动物；物理防御系统可对超近距离的野生动物造成轻微伤害，从而迫使其放弃当前的破门(窗)行为而逃跑。综上所述，本实用新型具有整体系统功能，对家畜、草食性野生动物、肉食性野生动物均具有警告、驱离效果。本实用新型适于人与野生动物冲突严重的地区，尤其是西部牧业区居民应用，且操作简单，是一种简便的防止野生动物破门(窗)侵入房间、家畜棚圈的系统装置。

本实用新型具有如下技术优势：

1、当野生动物在较远距离时，本实用新型的光电组件可以对之产生警示、警告功能，当野生动物在较近距离时，围栏系统组件会起到阻碍功能，当野生动物损毁围栏，音效组件可以对之产生阻吓功能，当野生动物踏上钉板时，物理防御组件可以对之产生轻微伤害，从而迫使其放弃当前的破门(窗)行为而逃跑。

2、本实用新型无论是对大型野生动物、还是小型野生动物均能起到相应的防范作用。

3、对动物的伤害程度较低，本实用新型主要是起到防野生动物侵入房间的作用；因此既能解决好人兽冲突的问题，也能更好地保护野生动物。

4、本实用新型是在对野生动物长期观察、研究的基础上总结出来的相应方案。本实用新型的装置由多组件构成，各组件形成一个有效系统，产生整体功能。

综上所述，本实用新型提供了一种防止野生动物破门(窗)侵入房间、家畜棚圈的系统装置及其使用方法。本实用新型不但能有效降低人与野生动物之间的冲突，保护当地居民的人身及财产安全，同时也能降低当地居民对野生动物的报复性猎杀和负面认知，有利于对野生动物的保护。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细说明。

图1是本实用新型的防野生动物侵入房间的装置的立体结构示意图；

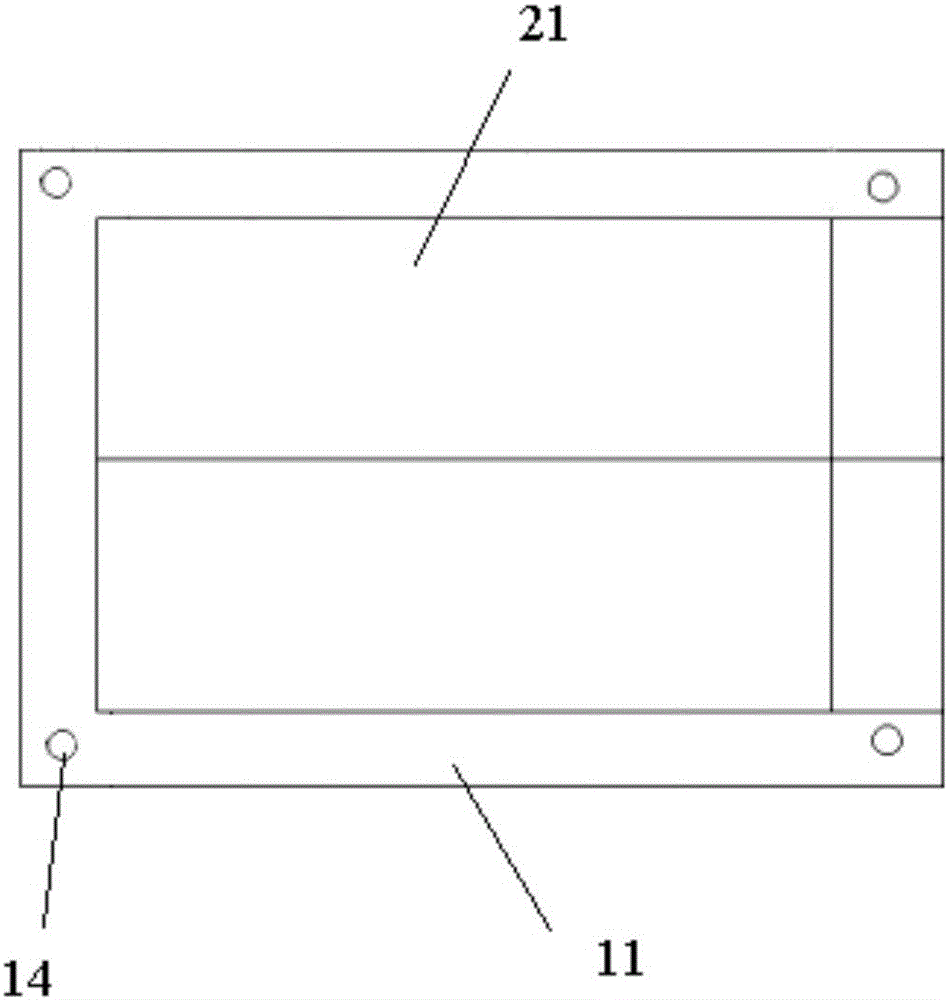

图2是图1中的底台11与底板21的相对位置关系示意图；

图3是图1中的围栏杆12的结构示意图；

图4是A型钉22、B型钉23、支撑柱25的主视图和相应的俯视图；

图5是底板21的结构示意图；

图6是底板21、A型钉22、B型钉23、螺母Ⅱ24、支撑柱25的相对位置关系示意图；

图7是盖板26的结构示意图；

图8是控制器组件的示意图。

具体实施方式

下面结合具体实施例对本实用新型进行进一步描述，但本实用新型的保护范围并不仅限于此。

实施例1、一种防野生动物侵入房间的装置，包括围栏系统、物理防御系统、光电音效系统3和供电系统。

围栏系统包括起稳固作用的底台11(例如为水泥台)、围栏杆12、防尘杆、螺母Ⅰ14、彩条15。在底台11上固定设置四个围栏杆12，所述四个围栏杆12围合形成框形围栏；围栏杆12的底部设有与螺母Ⅰ14相吻合的螺杆。具体而言，在底台11的四个角落各埋置一个螺母Ⅰ14(例如为不锈钢螺母管)；围栏杆12为不锈钢制作，总长90cm，其下部带6cm长的与螺母Ⅰ14相吻合的螺杆；将螺杆旋入螺母Ⅰ14内，可实现将围栏杆12固定在底台11上。每个围栏杆12上从上至下的固定设置2～3个圆环13，圆环13在四个围栏杆12上的高度是一致的。彩条15穿过相邻的围栏杆12上的且高度一致的圆环13，从而可形成框形彩条，彩条15具有对野生动物的警戒作用。为了强化上述警戒作用，可设置2～3个的高低位置不同的框形彩条。

防尘杆的底部设有与螺母Ⅰ14相吻合的螺杆；当拆除本实用新型的防野生动物侵入房间的装置(即，包含拆除围栏杆12)时，将防尘杆旋入被埋置在底台11内的螺母Ⅰ14中，从而避免螺母Ⅰ14积灰；在防尘杆的顶部设置十字形拧槽，因此可以利用十字形螺丝刀拧紧或旋下防尘杆。

所述物理防御系统包括底板21、钢钉(包括A型钉22、B型钉23)、支撑柱25(亦称C型钉)、盖板26。底板21设置在框形围栏内，底板21的面积略小于框形围栏的面积。实际使用时，单块的规格为80厘米*宽60厘米*厚1厘米的不锈钢板作为单元板，可自由拼接成底板21。在底板21内均匀埋设有直径0.5cm、深0.8cm的螺母Ⅱ24，螺母Ⅱ24呈方形列阵排列，该螺母Ⅱ24的纵向中心间距和横向间距均为2cm。钢钉包括A型钉22、B型钉23，A型钉22由5厘米长的刃部以及位于刃部下的钢钉螺杆组成；B型钉23由2厘米长的刃部以及位于刃部下的钢钉螺杆组成；A型钉22、B型钉23上的钢钉螺杆大小一致，长度均为0.8厘米左右；且上述螺杆均与螺母Ⅱ24相吻合；从而实现利用螺母Ⅱ24固定上述不同型号的钢钉。在两个相邻的A型钉22之间等间距的设置2个B型钉23；因此，相邻的B型钉23的中心距是2cm，相邻的A型钉22的中心距6cm，即，相邻的B型钉23的中心距是相邻的A型钉22的中心距的1/3。

当需要安装盖板26时，在底板21上设置高度大于A型钉22高度的支撑柱25，盖板26被置于支撑柱25上；具体而言，支撑柱25由长度为5.5厘米的立柱以及位于立柱下的钢钉螺杆组成，支撑柱25上的钢钉螺杆与A型钉22、B型钉23上的钢钉螺杆大小一致，长度均为0.8厘米左右；这样，便于利用底板21上的螺母Ⅱ24对支撑柱25进行固定。一般而言，为了确保支撑的牢固性，在底板21的4个角以及中间位置处合理的设置足够数量的支撑柱25。

A型钉22间距大，主要便于具有大型足的野生动物(如熊、虎、豹、象等)踩踏，B型钉23间距密，主要便于具有小型足的野生动物(如狼、狐、猞猁等)踩踏。盖板26的大小可等于底板21。盖板26的大小也可略大于底板21，此时，在盖板26上设有四个通孔27，该四个通孔27与底台11上的四个螺母Ⅰ14相一一对应；当拆除围栏杆12且需要安装盖板26时，防尘杆穿过通孔27与螺母Ⅰ14相连；从而即起到避免螺母Ⅰ14积灰、又起到固定盖板26的作用。

为了确保整个装置的牢固性，底板21可通过镶嵌等方式与底台11(例如为水泥台)固定相连，从而避免具有较大力气、前肢使用较灵活的野生动物如熊类、灵长类掀翘、破坏底板21。

所述光电音效系统3包括光电组件、音效组件和控制器组件。

光电组件包括爆闪灯和声控灯(例如为义眼型声控灯)，其可以固定在围栏杆12上。爆闪灯和义眼型声控灯均能通过常规市购的方式获得，爆闪灯可自行设定爆闪频率；爆闪灯的灯珠例如为节能LED灯珠、灯具为双面四片的爆闪灯。义眼型声控灯形状为圆形(模拟动物眼睛)，为LED灯珠，当感知到的声音超过内设的声音强度时，义眼型声控灯能发出强烈白光。

所述音效组件包括安全线31、安全插销32、线控低音喇叭33、存储卡34，存储卡34内储存有虎啸声、虎撕咬声、豹撕咬声、人怒骂驱赶声、噪音等声音。在围栏杆12上设置有安全插销32，围绕着围栏杆12设置的安全线31与安全插销32相连。

为了确保防止不同体型大小的野生动物的浸入；可在围栏杆12的不同高度处分别设置安全线31及相应的安全插销32。

控制器组件包括分别与电源模块300相连的中央处理器301、插销信号检测模块302、声控模块303、读卡模块304和信号发射模块305，由电源模块300负责对其提供弱电。所述插销信号检测模块302、声控模块303、读卡模块304、信号发射模块305分别与中央处理器301信号相连。

安全插销32与插销信号检测模块302信号相连；线控低音喇叭33与声控模块303信号相连；存储卡34与读卡模块304信号相连；信号发射模块305与信号发射装置35信号相连。

供电系统为太阳能供电系统向光电音效系统供电，具体而言，该供电系统分别与爆闪灯、义眼型声控灯、安全插销32、线控低音喇叭33等电相连，由供电系统负责对其进行供电；从而使上述电设备正常运转。该供电系统还与控制器组件中的电源模块300电相连，即，电源模块300负责将强电转成弱电，从而实现向控制器组件中的中央处理器301、插销信号检测模块302、声控模块303、读卡模块304和信号发射模块305提供弱电。

太阳能供电系统一般由太阳能板、民用逆变器、民用蓄电池、导线、插头等组成，此为常规技术。民用蓄电池可放置于底板21上，并利用地锁对民用蓄电池进行有效的防盗保护。

本实用新型的实际使用方法如下：

1、当牧民外出放牧、房屋属于无人管理状态时(尤其是轮牧季节需长时间远离房间或棚圈)，在房门、窗户、棚圈门处设置本实用新型所述的防野生动物侵入房间的装置。

由于该装置被设置在房门、窗户、棚圈门处，因此，野生动物要想通过门、窗进入房屋内，必须经过本实用新型的装置。

始终按照设定频率进行爆闪工作的爆闪灯、围绕在围栏杆12的彩条15，预先对野生动物有警示作用。

如果野生动物继续靠近房屋，当安全线31被野生动物拉动时，安全插销32被拔出，插销信号检测模块信号302立即将检测到的插销被拔出的信号传递给中央处理器301，中央处理器301命令读卡模块304从存储卡34内读取相应的声音信息，中央处理器301将上述声音信息通过声控模块303传递给线控低音喇叭33发出高分贝声音(虎啸声、虎撕咬声、豹撕咬声、人怒骂驱赶声、噪音等声音；这些声音会随机播放，避免野生动物熟悉固定次序播放的声音)。线控低音喇叭33的声音强度远高于义眼型声控灯内设的声音强度，因此义眼型声控灯会发出强烈白光。

面对突如其来的高分贝声音、强光，大多数野生动物会返身逃离。

如果野生动物不理会高分贝声音、强光的恐吓而继续靠近房屋，就会踩在底板21的钢钉上。刃部相对较长的A型钉22的间距大，主要便于捕捉具有大型足的野生动物(如熊、虎、豹、象等)踩踏；刃部相对较短的B型钉23的间距密，主要便于捕捉具有小型足的野生动物(如狼、狐、猞猁等)踩踏。因此，无法是何种野生动物，只要踏入位于框形围栏内的底板21上，必定被钢钉所刺伤。在剧痛的作用下，野生动物会选择返身逃离。

中央处理器301会在向声控模块303发出工作指令的若干延缓时间(例如10～30分钟)后，向声控模块303发出停止工作的指令，这样，线控低音喇叭33停止播放。与此同时，中央处理器301还向信号发射模块305发出指令，信号发射模块305通过信号发射装置35按照设定的时间间隔(例如，每1～5小时发射一次)不停的向预设的信号接收器(例如手机)发出“已有野生动物试图闯入”的信号；从而便于信号接收者及时安排人员返回房屋进行后续扫尾工作。

当人工使安全插销32复位时，插销信号检测模块302立即将检测到的插销已复位的信号传递给中央处理器301，中央处理器301通过信号发射模块305向信号发射装置35发出停止信号发射的指令；且中央处理器301还通过声控模块303向线控低音喇叭33发出停止播放的指令；如果此时，线控低音喇叭33已经停止播放工作，那么将继续保持“停止播放工作”这个状态。

如果是误触发安全插销32，也可通过上述使安全插销32复位的动作，结束整个报警过程。

2、当房屋内有牧民留守、看护时，拆除本实用新型的装置，具体如下：

1)、将整个光电音效系统3(包括光电组件、音效组件、控制器组件)、太阳能供电系统关闭后拆除，放入房屋内进行临时存放。

2)、将围栏杆12从埋置在底台11内的螺母Ⅰ14中旋出，为了避免螺母Ⅰ14积灰，将防尘杆装入上述螺母Ⅰ14内。

3)、在底板21的4个角以及中间位置处合理的设置足够数量的支撑柱25(将支撑柱25底部的钢钉螺杆旋入底板21上的螺母Ⅱ24即可)，然后在支撑柱25上放置盖板26。人及家畜即可在盖板26上自由进出房间或家畜棚圈；

3、当房屋属于无人管理状态时，重新进行上述系统、零部件的安装即可。

对比例1、将实施例1中的B型钉23全部改成A型钉22，即，按照2cm的中心距设置A型钉，其余等同于实施例1。

由于A型钉22的刃部较长，如此密集的设置A型钉22，对小型足的野生动物(如狼、狐、猞猁等)的伤害程度较大，不利于实现“既能解决好人兽冲突的问题，又能很好地保护野生动物”的目的。

对比例2、将实施例1中的A型钉22全部改成B型钉23，即，按照2cm的中心距设置B型钉，其余等同于实施例1。

会导致仅对具小型足的野生动物(如狼、狐、猞猁等)具有防侵入效果，而对具有大型足的野生动物(如熊、虎、豹、象等)防侵入效果差。

最后，还需要注意的是，以上列举的仅是本实用新型的若干个具体实施例。显然，本实用新型不限于以上实施例，还可以有许多变形。本领域的普通技术人员能从本实用新型公开的内容直接导出或联想到的所有变形，均应认为是本实用新型的保护范围。
