一种废弃燃气回收利用装置的制作方法

本发明涉及一种回收利用装置，尤其涉及一种废弃燃气回收利用装置。

背景技术：

废弃燃料是指弃置不用、抛弃、遗弃的燃气，燃气能燃烧而放出热量，供城市居民和工业企业使用。燃气的种类很多，主要有天然气、人工燃气、液化石油气和沼气、煤制气。

回收指从废物中分离出来的有用物质经过物理或机械加工成为再利用的制品。利用是指利于发挥效用。

在燃气的燃烧过程中往往会燃烧不完全，那么废弃燃气就需要一种回收利用的装置，现有的废弃燃气回收利用装置存在结构复杂、回收不完全、回收效率低的缺点，因此亟需研发一种结构新颖、回收完全、回收效率高的废弃燃气回收利用装置。

技术实现要素：

（1）要解决的技术问题

本发明为了克服现有的废弃燃气回收利用装置存在结构复杂、回收不完全、回收效率低的缺点，本发明要解决的技术问题是提供一种结构新颖、回收完全、回收效率高的废弃燃气回收利用装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种废弃燃气回收利用装置，包括有进气管、滤网Ⅰ、喷头、电控阀Ⅰ、弹簧、电控阀Ⅱ、触碰开关、气囊、进气口、管道Ⅰ、水管、排气管Ⅰ、单向阀Ⅰ、水箱、收集箱、进气箱Ⅰ、单向阀Ⅱ、排气管Ⅱ、管道Ⅱ、管道Ⅲ、进气箱Ⅱ、电控阀Ⅲ、净化器、排气管Ⅲ和滤网Ⅱ，进气管顶部右侧设有水箱和收集箱，水箱位于收集箱的左侧，水箱底部左侧设有水管，水管上设有电控阀Ⅱ，进气管内上部设有喷头，水管与喷头连接，进气管右侧从上至下依次设有管道Ⅱ、管道Ⅲ和管道Ⅰ，管道Ⅱ、管道Ⅲ和管道Ⅰ与进气管之间设有滤网Ⅰ，管道Ⅱ、管道Ⅲ和管道Ⅰ内均设有活性炭，管道Ⅱ上部设有进气箱Ⅰ，进气箱Ⅰ左侧下部设有排气管Ⅱ，排气管Ⅱ上设有单向阀Ⅱ，排气管Ⅱ与收集箱连接，管道Ⅲ上部设有进气箱Ⅱ，进气箱Ⅱ顶部设有排气管Ⅰ，排气管Ⅰ上设有单向阀Ⅰ，排气管Ⅰ与进气管左侧连接，排气管Ⅰ上设有电控阀Ⅰ，排气管Ⅰ上设有进气口，进气口在电控阀Ⅰ的上方，进气管上部左侧设有气囊，进气口与气囊连接，气囊底部对称设有弹簧，弹簧与排气管Ⅰ连接，排气管Ⅰ上设有触碰开关，触碰开关在两个弹簧之间，管道Ⅰ右侧设有净化器，净化器与管道Ⅰ之间设有滤网Ⅱ，净化器右侧下部设有排气管Ⅲ，排气管Ⅲ上设有电控阀Ⅲ。

优选地，还包括有收集框，进气管内底部右侧设有收集框。

优选地，滤网Ⅰ和滤网Ⅱ为微米网状滤尘网。

工作原理：在使用本装置前，先将进气管与排放废弃燃气的排气口连接，则废弃燃气会进入进气管内，此时控制电控阀Ⅱ打开，水顺着水管流到喷头内，从喷头喷射出喷雾，使得废弃燃气内携带的一些其他物质附着在水雾的表面，防止这些物质将滤网Ⅰ堵塞，上层的废弃燃气通过滤网Ⅰ进入到管道Ⅱ，再进入进气箱Ⅰ内，中间层的废弃燃气通过滤网Ⅰ进入到管道Ⅲ，再进入进气箱Ⅱ内，当进气箱Ⅱ进入一定量的废弃燃气后，废弃燃气会顺着排气管Ⅰ进入到进气口，再进入气囊内，当废弃燃气将气囊充满后，气囊触碰到触碰开关时，触碰开关控制电控阀Ⅰ打开，此时中间层的废弃燃气会进入进气管内，又对燃气再进行一次回收，当中间层的废弃燃气一部分进入进气管后，气囊则会变瘪，气囊没有接触到触碰开关时，触碰开关会控制电控阀Ⅰ关闭，底层的废弃燃气通过滤网Ⅰ进入管道Ⅰ，再进入净化器内，同时活性炭也会对废弃燃气内夹有的其他物质进行吸附，达到净化的效果，如此重复对废弃燃气最大程度的进行回收，当进气箱Ⅰ内收集到一定量的上层的废弃燃气时，上层的废弃燃气会通过排气管Ⅱ进入到收集箱内，当收集箱收集完一定燃气以后，工人可将收集箱取下，当净化器将底层的废弃燃气净化后，控制电控阀Ⅲ打开，将净化后的废弃燃气排出，减少对空气的污染，当所有净化后废弃燃气排出后，控制电控阀Ⅱ关闭，控制电控阀Ⅲ关闭，燃气的回收既可以增加经济来源又可以起到保护环境的作用。

因为进气管内底部右侧设有收集框，收集框可以收集一些附着在水雾的表面废弃燃气内携带其他物质。

因为滤网Ⅰ和滤网Ⅱ为微米网状滤尘网，微米网状滤尘网比一般的网眼面积更小，还可以吸附小灰尘颗粒。

（3）有益效果

本发明达到了结构新颖、回收完全、回收效率高的效果。

附图说明

图1为本发明的第一种主视结构示意图。

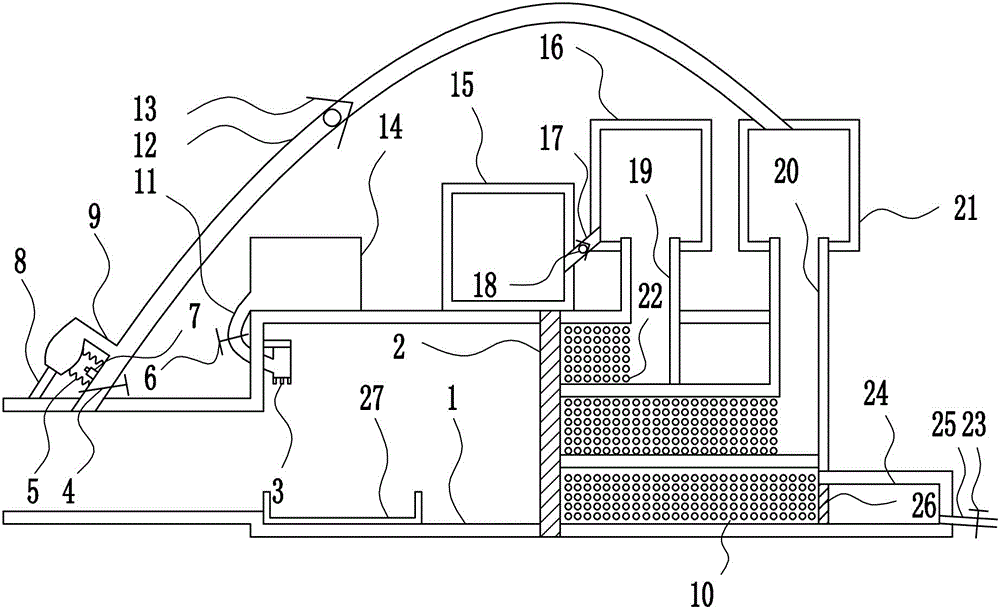

图2为本发明的第二种主视结构示意图。

附图中的标记为：1-进气管，2-滤网Ⅰ，3-喷头，4-电控阀Ⅰ，5-弹簧，6-电控阀Ⅱ，7-触碰开关，8-气囊，9-进气口，10-管道Ⅰ，11-水管，12-排气管Ⅰ，13-单向阀Ⅰ，14-水箱，15-收集箱，16-进气箱Ⅰ，17-单向阀Ⅱ，18-排气管Ⅱ，19-管道Ⅱ，20-管道Ⅲ，21-进气箱Ⅱ，22-活性炭，23-电控阀Ⅲ，24-净化器，25-排气管Ⅲ，26-滤网Ⅱ，27-收集框。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种废弃燃气回收利用装置，如图1-2所示，包括有进气管1、滤网Ⅰ2、喷头3、电控阀Ⅰ4、弹簧5、电控阀Ⅱ6、触碰开关7、气囊8、进气口9、管道Ⅰ10、水管11、排气管Ⅰ12、单向阀Ⅰ13、水箱14、收集箱15、进气箱Ⅰ16、单向阀Ⅱ17、排气管Ⅱ18、管道Ⅱ19、管道Ⅲ20、进气箱Ⅱ21、电控阀Ⅲ23、净化器24、排气管Ⅲ25和滤网Ⅱ26，进气管1顶部右侧设有水箱14和收集箱15，水箱14位于收集箱15的左侧，水箱14底部左侧设有水管11，水管11上设有电控阀Ⅱ6，进气管1内上部设有喷头3，水管11与喷头3连接，进气管1右侧从上至下依次设有管道Ⅱ19、管道Ⅲ20和管道Ⅰ10，管道Ⅱ19、管道Ⅲ20和管道Ⅰ10与进气管1之间设有滤网Ⅰ2，管道Ⅱ19、管道Ⅲ20和管道Ⅰ10内均设有活性炭22，管道Ⅱ19上部设有进气箱Ⅰ16，进气箱Ⅰ16左侧下部设有排气管Ⅱ18，排气管Ⅱ18上设有单向阀Ⅱ17，排气管Ⅱ18与收集箱15连接，管道Ⅲ20上部设有进气箱Ⅱ21，进气箱Ⅱ21顶部设有排气管Ⅰ12，排气管Ⅰ12上设有单向阀Ⅰ13，排气管Ⅰ12与进气管1左侧连接，排气管Ⅰ12上设有电控阀Ⅰ4，排气管Ⅰ12上设有进气口9，进气口9在电控阀Ⅰ4的上方，进气管1上部左侧设有气囊8，进气口9与气囊8连接，气囊8底部对称设有弹簧5，弹簧5与排气管Ⅰ12连接，排气管Ⅰ12上设有触碰开关7，触碰开关7在两个弹簧5之间，管道Ⅰ10右侧设有净化器24，净化器24与管道Ⅰ10之间设有滤网Ⅱ26，净化器24右侧下部设有排气管Ⅲ25，排气管Ⅲ25上设有电控阀Ⅲ23。

还包括有收集框27，进气管1内底部右侧设有收集框27。

滤网Ⅰ2和滤网Ⅱ26为微米网状滤尘网。

工作原理：在使用本装置前，先将进气管1与排放废弃燃气的排气口连接，则废弃燃气会进入进气管1内，此时控制电控阀Ⅱ6打开，水顺着水管11流到喷头3内，从喷头3喷射出喷雾，使得废弃燃气内携带的一些其他物质附着在水雾的表面，防止这些物质将滤网Ⅰ2堵塞，上层的废弃燃气通过滤网Ⅰ2进入到管道Ⅱ19，再进入进气箱Ⅰ16内，中间层的废弃燃气通过滤网Ⅰ2进入到管道Ⅲ20，再进入进气箱Ⅱ21内，当进气箱Ⅱ21进入一定量的废弃燃气后，废弃燃气会顺着排气管Ⅰ12进入到进气口9，再进入气囊8内，当废弃燃气将气囊8充满后，气囊8触碰到触碰开关7时，触碰开关7控制电控阀Ⅰ4打开，此时中间层的废弃燃气会进入进气管1内，又对燃气再进行一次回收，当中间层的废弃燃气一部分进入进气管1后，气囊8则会变瘪，气囊8没有接触到触碰开关7时，触碰开关7会控制电控阀Ⅰ4关闭，底层的废弃燃气通过滤网Ⅰ2进入管道Ⅰ10，再进入净化器24内，同时活性炭22也会对废弃燃气内夹有的其他物质进行吸附，达到净化的效果，如此重复对废弃燃气最大程度的进行回收，当进气箱Ⅰ16内收集到一定量的上层的废弃燃气时，上层的废弃燃气会通过排气管Ⅱ18进入到收集箱15内，当收集箱15收集完一定燃气以后，工人可将收集箱15取下，当净化器24将底层的废弃燃气净化后，控制电控阀Ⅲ23打开，将净化后的废弃燃气排出，减少对空气的污染，当所有净化后废弃燃气排出后，控制电控阀Ⅱ6关闭，控制电控阀Ⅲ23关闭，燃气的回收既可以增加经济来源又可以起到保护环境的作用。

因为进气管1内底部右侧设有收集框27，收集框27可以收集一些附着在水雾的表面废弃燃气内携带其他物质。

因为滤网Ⅰ2和滤网Ⅱ26为微米网状滤尘网，微米网状滤尘网比一般的网眼面积更小，还可以吸附小灰尘颗粒。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
