一种水培漂浮板的制作方法

本发明属于植物水培技术领域，尤其涉及一种水培漂浮板。

背景技术：

水培技术是设施农业中无土栽培的重要技术方法，利用营养液直接在水培装置中进行植物水培种植，或用基质栽培固定植物后用营养液进行滴灌、渗灌或浇灌，其具有生长环境条件可控、周年种植生产和经济效益高的优势，所以目前在蔬菜和花卉等经济价值较高的植物中应用较广泛。

现有技术中的水培植物的装置均有一定的重量，在将放置有植物种子或植物的装置浸入浅水中进行育苗时，导致装置的上平面也浸入水中，这样的培植结构和方法在培植过程中使得种子幼苗根部氧气不太充足，导致幼苗生长较慢或停止生长，降低了使用效果和实用性能。

技术实现要素：

本发明目的在于解决现有技术中存在的上述技术问题，提供一种水培漂浮板，结构简单，连接灵活，拆装方便，利于水培植物生长，生态效益高，实用性强。

为了解决上述技术问题，本发明采用如下技术方案：

一种水培漂浮板，包括浮板本体，其特征在于：浮板本体上设有贯通槽，贯通槽内设有环形挡圈，环形挡圈上设有培植托，培植托的底面上均匀分布有通水孔，培植托上设有固定环板，浮板本体上滑动连接有至少两根挡条，挡条的两端均设有固定凸起，浮板本体的两侧均设有限位槽，固定凸起位于限位槽内；该漂浮板结构简单，连接灵活，拆装方便，利于水培植物生长，生态效益高，实用性强。

进一步，浮板本体上设有散水沟。

进一步，浮板本体的边缘设有挡水边圈。

本发明由于采用了上述技术方案，具有以下有益效果：

本发明中培植托的底面上均匀分布有通水孔，将水生植物置于培植托中，支撑水生植物的根茎，通水孔作为给养通道，水生植物经通水孔吸取湖水中的水分和养分而保证正常生长；浮板本体与培植托连接灵活，安装方便，通过环形挡圈将培植托的固定环板托住，培植托则处于贯通槽内，再移动挡条，通过挡条压住固定环板，固定环板被双重限制，无法活动，实现培植托稳定安装在浮板本体上。本发明结构简单，连接灵活，拆装方便，利于水培植物生长，生态效益高，实用性强。

附图说明

下面结合附图对本发明作进一步说明：

图1为本发明一种水培漂浮板的结构示意图；

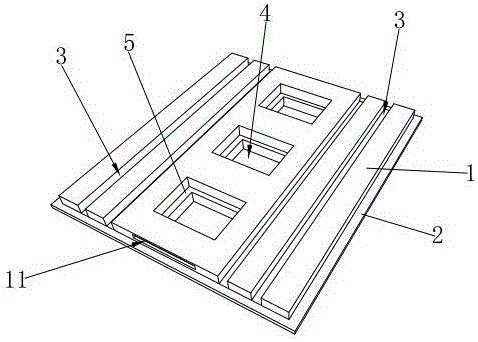

图2为本发明中浮板本体的结构示意图；

图3为本发明中培植托的结构示意图；

图4为本发明中挡条的结构示意图。

图中：1-浮板本体；2-挡水边圈；3-散水沟；4-贯通槽；5-环形挡圈；6-培植托；7-通水孔；8-固定环板；9-挡条；10-固定凸起；11-限位槽。

具体实施方式

如图1至图4所示，为本发明一种水培漂浮板，包括浮板本体1，浮板本体1的边缘设有挡水边圈2，挡水边圈2能提高浮板本体1的防撞防挤压性能和抗风浪性能，减少水波浪起伏对浮板本体1稳定性的影响。浮板本体1上设有散水沟3，散水沟3有利于堆积在浮板本体1表面的水分排入湖中，提高排水效率，减少水分在浮板本体1表面上堆积。浮板本体1上设有贯通槽4，贯通槽4内设有环形挡圈5，环形挡圈5上设有培植托6，培植托6的底面上均匀分布有通水孔7，培植托6上设有固定环板8，浮板本体1上滑动连接有至少两根挡条9，挡条9的两端均设有固定凸起10，浮板本体1的两侧均设有限位槽11，固定凸起10位于限位槽11内，挡条9水平移动灵活，不会产生位移偏差。

本发明中培植托6的底面上均匀分布有通水孔7，将水生植物置于培植托6中，支撑水生植物的根茎，通水孔7作为给养通道，水生植物经通水孔7吸取湖水中的水分和养分而保证正常生长；浮板本体1与培植托6连接灵活，安装方便，通过环形挡圈5将培植托6的固定环板8托住，培植托6则处于贯通槽4内，再移动挡条9，通过挡条9压住固定环板8，固定环板8被双重限制，无法活动，实现培植托6稳定安装在浮板本体1上。本发明结构简单，连接灵活，拆装方便，利于水培植物生长，生态效益高，实用性强。

以上仅为本发明的具体实施例，但本发明的技术特征并不局限于此。任何以本发明为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本发明的保护范围之中。
