一种撑杆式围网养殖工程连岸技术的制作方法

本发明属于浅海养殖技术领域，具体涉及一种撑杆式围网养殖工程连岸技术。

背景技术：

浅海围网养殖工程技术是生态化海洋养殖的全新概念，是未来海洋养殖新的重要发展趋势。新型围网养殖技术层出不穷的同时，更需要较优越的围网连岸技术及其配套设施以适应不同地质结构和复杂的海洋环境。

传统的浅海围网养殖也称围栏养殖，是指利用围网、栅栏等工程设施在海洋水域中圈围一定的水面，养殖水产经济动物的养殖方式。连岸技术主要指围网系统水面及海底同时向岸延伸，是否具有足够的约束以保证与海底的紧密接触，确保养殖对象的防逃以及连岸对接处受力是否能够满足风浪对围网的作用力是研发新型围网连岸技术首要解决的问题。尤其，对于不适宜打桩的基岩海岸和生物海岸如何建造连岸设施，需要发明新型的结构和布置。

现有技术提供多种浅海围网养殖装置，例如，中国发明授权专利文献 一种浅海大规模生态围网养殖装置授权公告号 CN 103053449 B该发明公开了一种浅海大规模生态围网养殖装置，包括浮力系统、网衣系统、龙形沙袋和锚定系统，浮力系统包括平行间隔设置的双排主浮管，还包括与海岸固定的接岸结构，主浮管的两端分别连接到接岸结构并能相对接岸结构纵向上下移动；网衣系统包括围网，围网的上端与主浮管连固定；龙形沙袋设置于网衣系统的底部；锚定系统包括主锚绳，主锚绳的上端连接到主浮管，主锚绳的下端通过桩锚或锚块与海底固定。采用HDPE 主浮管下固定围网的方式，保证了围网浮力系统的强度要求；接岸结构内设浮筒，随水位变动，保证了围网系统与海岸连接段始终紧密结合，避免出现鱼类逃逸；围网中加入了链条和浮球串，可以避免围网在不同潮位下出现缠绕现象。

现有技术采用龙行沙袋设置于网衣系统底部，提高了网衣与岸底的连接强度，龙行沙袋内包裹粗颗粒沙，长时间使用可能会破损，而且龙行沙袋与网衣的摩擦较大，容易损坏网衣，防逃性能有待提升。

技术实现要素：

本发明提供一种围网不易损坏，固定设备耐腐蚀，养殖安全性和防逃性高的一种撑杆式围网养殖工程连岸技术。

本发明针对上述技术问题所采取的技术方案为：一种撑杆式围网养殖工程连岸技术，包括：围网、撑杆、桩基；撑杆底部与桩基连接，撑杆顶端连接有固定支架，撑杆下方设有凹槽，围网分别与撑杆和凹槽连接，围网通过膨胀块与凹槽连接；

膨胀块的制备方法如下：

1）按重量份计，取丁腈橡胶30~50份、硅橡胶3~5份，粉碎后，用离子注入机对丁腈橡胶注入C离子，得到改性丁腈橡胶；

2）将改性丁腈橡胶与聚丙烯酸钠3~5份、氯化聚丙烯4~6份、乙酸乙烯酯2~4份、羟基硅油1~4份、羟基乙酸甲酯1~3份混合均匀，用开炼机开炼均匀；

3)加入聚乙烯吡咯烷酮2~4份、炭黑2~4份、甲磺酰氯0.02~0.05份和白炭黑1~3份，开炼均匀；

4)加入硫化促进剂1~2份，开炼均匀，下片，静置，放入磨具，在平板硫化机上硫化，开模，获得膨胀块。

围网与撑杆通过系网环连接后还可能存在空隙，防逃性不高，在撑杆下方进行挖槽，形成一定深度和宽度的凹槽，再采用制备的膨胀块将围网填埋固定，保证围网与海岸的固定长久有效，固定效果明显提高且优异，达到养殖物防逃效果，制备的膨胀块吸水膨胀，可有效的固定围网，膨胀块对围网的摩擦很小，在长期使用中不会对围网造成损伤，避免围网被固定物损坏导致养殖物逃跑的情况发生，膨胀块的耐候性好不易腐蚀且长时间使用吸水膨胀性长久保持，制备成本低，使用时间长。

撑杆底端为半球体，撑杆表面设有圆形凸块，撑杆底端与桩基通过混泥土浇筑连接，由于在岸边，环境复杂，撑杆经常受到冲击，时间过长底端可能松动脱落，在撑杆底部设置圆形凸块，加大与桩基的接触面积及紧固度，在长时间使用过程中即使出现松动，圆形凸块结构大于桩基浇筑孔径，使撑杆无法与桩基脱离，撑杆表面的圆形凸块可加大与围网的接触，提升围网与撑杆连接的紧固性，提升养殖的安全性和防逃性。

围网连接有浮球，浮球为夜光漂浮球，连接的浮球使围网可以随水面变动而变动围网的高度，保持围网不低于水面，防止养殖物逃跑，选用夜光浮球在夜间也可清楚的看到围网养殖范围，在夜间喂投饲料提供明确范围，方便投喂饲料。

围网连接有防水追踪器，防止围网因极端天气而损坏漂走或人为破坏带走围网的情况，可根据防水追踪器找到围网位置，为围网养殖增加安全性。

撑杆表面涂有耐磨耐腐蚀涂层，耐磨耐腐蚀涂层由以下成分及重量份组成：聚氨酯70~99份、无机纳米氧化硅0.4~10份、无机纳米氧化铝0.3~10份、无机纳米氧化锆0.3~10份、碳化硅10~15份、二氯异氰尿酸钠0.002~0.004份、硝酸肼1~3份。

撑杆横卧在近岸上，长时间与海水接触，海洋环境复杂，撑杆表面会被海水冲击磨损和腐蚀而失去牢固性，撑杆表面会与硬壳海洋生物发生摩擦及一些低等海洋生物会附着在撑杆表面，降低围网养殖的安全性，在撑杆表面涂覆耐磨耐腐蚀涂层可有效防止海水的冲击导致的磨损及腐蚀，还可杀死撑杆表面附着的低等海洋生物及增强撑杆与硬壳海洋生物的抗磨损性，提高撑杆的耐磨耐腐蚀性能，延长撑杆使用寿命，提高了围网养殖的安全性，避免养殖物因撑杆损坏逃逸的情况发生。

固定支架安置在岸上，固定支架由承重杆和防脱杆组成。通过固定支架来固定撑杆，复杂的海洋环境可能会导致撑杆松动或脱落，固定支架上的承重杆和防脱杆可保证撑杆长久可靠的工作，通过固定支架和桩基将撑杆固定，提高撑杆的稳定性，防止撑杆脱落。

固定支架表面涂有耐腐蚀涂层，耐腐蚀涂层由以下成分及重量份组成：丁二烯8~13份、聚苯乙烯4~6份、ABS树脂7~9份、聚碳酸树脂4~5份、聚4-甲基-1-戊烯1~3份、二聚环戊二烯2~4份、乙酸丙酯15~18份、丙二醇4~7份、10-羟基-2-癸烯酸2~3份、2-乙基蒽醌0.01~0.02份、3,4-二甲氧基苄醇0.08~0.15份。海洋环境复杂多变，海边的物体会受到一定程度的损坏或腐蚀，固定支架要保证撑杆长久有效的固定，固定支架的耐腐蚀性能需得到提高，通过提升固定支架安全性来提升撑杆的安全稳定性，在固定支架表面涂覆的耐腐蚀涂层可有效的提高固定支架的耐腐蚀性，延长固定支架使用寿命，节约养殖成本。

撑杆底端通过混泥土浇筑与桩基连接，有效的固定撑杆，防止撑杆松动脱落。

撑杆表面设有系网环，围网通过系网环与撑杆连接，防止围网与撑杆脱离，围网与撑杆的连接紧固程度得到提高，可通过系网环来调节围网的高度，养殖过程中将围网系在撑杆高于最大潮水位水面的系网环上，保证围网高于最大潮水位的水面，避免养殖物从水面逃跑。

与现有技术相比，本发明的有点在于：在撑杆下方进行挖槽，形成一定深度和宽度的凹槽，再采用制备的膨胀块将围网填埋固定，保证围网与海岸的固定长久有效，固定效果明显提高且优异，达到防逃效果，防逃效果优异，制备的膨胀块吸水膨胀，可极有效的固定围网，膨胀块对围网的摩擦很小，在长期使用中不会对围网造成损伤，避免围网被固定物损坏导致养殖物逃跑的情况发生，膨胀块的耐候性好不易腐蚀且长时间使用吸水性长久保持，制备成本低，使用时间长。围网通过系网环与撑杆连接，防止围网与撑杆脱离，围网与撑杆的连接紧固程度得到提高，可通过系网环来调节围网的高度，养殖过程中将围网系在撑杆高于最大潮水位的水面的系网环上，保证围网高于最大潮水位的水面，避免养殖物从水面逃跑。围网连接有浮球，可保持围网不低于水面，浮球还可以在夜间作为夜间投放饲料范围的指示，设有的防水追踪器可提升围网养殖安全性，本发明实施简单，结构稳定，网衣不易损坏，固定设备耐腐蚀，养殖安全性和防逃性高。

附图说明

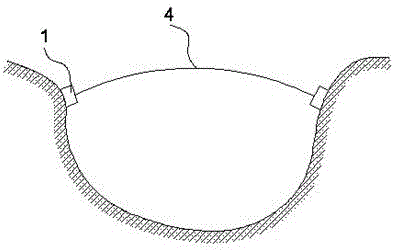

图1为本发明一种撑杆式围网养殖工程连岸技术的俯视图；

图2为本发明一种撑杆式围网养殖工程连岸技术侧视图；

图3为本发明一种撑杆式围网养殖工程连岸技术示意图；

图4为本发明一种撑杆式围网养殖工程连岸技术撑杆结构示意图。

附图标记说明：1固定支架；2撑杆；3系网环；4围网；5膨胀块；6桩基；7水面线；8海床；9岸线；10凹槽；11防水追踪器；12浮球。

具体实施例

以下结合附图与实施例作进一步详细描述：

实施例1：

如图1~图4所示，一种撑杆式围网养殖工程连岸技术，包括：围网4、撑杆2、桩基6；撑杆2底部与桩基6连接，撑杆2顶端连接有固定支架1，撑杆2下方设有凹槽10，围网4分别与撑杆2和凹槽10连接，围网4通过膨胀块5与凹槽10连接；

膨胀块5的制备方法如下：

1）按重量份计，取丁腈橡胶30~50份、硅橡胶3~5份，粉碎后，用离子注入机对丁腈橡胶注入C离子，得到改性丁腈橡胶；

2）将改性丁腈橡胶与聚丙烯酸钠3~5份、氯化聚丙烯4~6份、乙酸乙烯酯2~4份、羟基硅油1~4份、羟基乙酸甲酯1~3份混合均匀，用开炼机开炼均匀；

3)加入聚乙烯吡咯烷酮2~4份、炭黑2~4份、甲磺酰氯0.02~0.05份和白炭黑1~3份，开炼均匀；

4)加入硫化促进剂1~2份，开炼均匀，下片，静置，放入磨具，在平板硫化机上硫化，开模，获得膨胀块5。

围网4与撑杆2通过系网环3连接后还可能存在空隙，防逃性不高，在撑杆2下方进行挖槽，形成一定深度和宽度的凹槽10，再采用制备的膨胀块5将围网4填埋固定，保证围网4与海岸的固定长久有效，固定效果明显提高且优异，达到养殖物防逃效果，制备的膨胀块5吸水膨胀，可有效的固定围网4，膨胀块5对围网4的摩擦很小，在长期使用中不会对围网4造成损伤，避免围网4被固定物损坏导致养殖物逃跑的情况发生，膨胀块5的耐候性好不易腐蚀且长时间使用吸水膨胀性长久保持，制备成本低，使用时间长。

撑杆2底端为半球体，撑杆2表面设有圆形凸块，撑杆2底端与桩基6通过混泥土浇筑连接，由于在岸边，环境复杂，撑杆2经常受到冲击，时间过长底端可能松动脱落，在撑杆2底部设置圆形凸块，加大与桩基6的接触面积及紧固度，在长时间使用过程中即使出现松动，圆形凸块结构大于桩基6浇筑孔径，使撑杆2无法与桩基6脱离，撑杆2表面的圆形凸块可加大与围网4的接触，提升围网4与撑杆2连接的紧固性，提升围网4的安全性和养殖防逃性。

围网4连接有浮球12，浮球12为夜光漂浮球，连接的浮球12使围网4可以随水面变动而变动围网4的高度，保持围网4不低于水面，防止养殖物逃跑，选用夜光浮球在夜间也可清楚的看到围网养殖范围，在夜间喂投饲料提供明确范围，方便投喂饲料。

围网4连接有防水追踪器11，防止围网4因极端天气而损坏漂走或人为破坏带走围网4的情况，可根据防水追踪器11找到围网4位置，为围网4养殖增加安全性。

撑杆2表面涂有耐磨耐腐蚀涂层，耐磨耐腐蚀涂层由以下成分及重量份组成：聚氨酯70~99份、无机纳米氧化硅0.4~10份、无机纳米氧化铝0.3~10份、无机纳米氧化锆0.3~10份、碳化硅10~15份、二氯异氰尿酸钠0.002~0.004份、硝酸肼1~3份。

撑杆2横卧在近岸上，长时间与海水接触，海洋环境复杂，撑杆2表面会被海水冲击磨损和腐蚀而失去牢固性，撑杆2表面会与硬壳海洋生物发生摩擦及一些低等海洋生物会附着在撑杆2表面，降低围网养殖的安全性，在撑杆2表面涂覆耐磨耐腐蚀涂层可有效防止海水的冲击导致的磨损及腐蚀，还可杀死撑杆2表面附着的低等海洋生物及增强撑杆2与硬壳海洋生物的抗磨损性，提高撑杆2的耐磨耐腐蚀性能，延长撑杆2使用寿命，提高了围网养殖的安全性，避免养殖物因撑杆2损坏逃逸的情况发生。

固定支架1安置在岸上，固定支架1由承重杆和防脱杆组成。通过固定支架1来固定撑杆2，复杂的海洋环境可能会导致撑杆2松动或脱落，固定支架1上的承重杆和防脱杆可保证撑杆2长久可靠的工作，通过固定支架1和桩基6将撑杆2固定，提高撑杆2的稳定性，防止撑杆2脱落。

固定支架1表面涂有耐腐蚀涂层，耐腐蚀涂层由以下成分及重量份组成：丁二烯8~13份、聚苯乙烯4~6份、ABS树脂7~9份、聚碳酸树脂4~5份、聚4-甲基-1-戊烯1~3份、二聚环戊二烯2~4份、乙酸丙酯15~18份、丙二醇4~7份、10-羟基-2-癸烯酸2~3份、2-乙基蒽醌0.01~0.02份、3,4-二甲氧基苄醇0.08~0.15份。海洋环境复杂多变，海边的物体会受到一定程度的损坏或腐蚀，固定支架1要保证撑杆2长久有效的固定，固定支架1的耐腐蚀性能需得到提高，通过提升固定支架1安全性来提升撑杆2的安全稳定性，在固定支架1表面涂覆的耐腐蚀涂层可有效的提高固定支架1的耐腐蚀性，延长固定支架1使用寿命，节约养殖成本。

撑杆2底端通过混泥土浇筑与桩基6连接，有效的固定撑杆2，防止撑杆2松动脱落。

撑杆2表面设有系网环3，围网4通过系网环3与撑杆2连接，防止围网4与撑杆2脱离，围网4与撑杆2的连接紧固程度得到提高，可通过系网环3来调节围网4的高度，养殖过程中将围网4系在撑杆2高于最大潮水位的水面的系网环3上，保证围网4高于最大潮水位的水面，避免养殖物从水面逃跑。

步骤4中硫化促进剂由以下成分及重量份组成：苯胺10~20份、硫磺5~10份、二硫化碳3~5份。使得到的膨胀块5遇水膨胀性得到提高，增强膨胀块5的耐腐蚀性，延长膨胀块5的使用寿命。

步骤1中C离子用量为1~3份，离子能量为20~30keV，束流密度范围是0.5~0.8mA/cm2，采用的离子源是纯度为95~98%的石墨，提升膨胀块5的吸水性和耐侯性。

实施例2：

如图1~图4所示，一种撑杆式围网养殖工程连岸技术，包括：围网4、撑杆2、桩基6；撑杆2底部与桩基6连接，撑杆2顶端连接有固定支架1，撑杆2下方设有凹槽10，围网4分别与撑杆2和凹槽10连接，围网4通过膨胀块5与凹槽10连接；

膨胀块5的优选制备方法如下：

1）按重量份计，取优选的丁腈橡胶45份、优选的硅橡胶4份，粉碎后，用离子注入机对丁腈橡胶注入C离子，得到改性丁腈橡胶；

2）将改性丁腈橡胶与优选的聚丙烯酸钠3份、优选的氯化聚丙烯5份、优选的乙酸乙烯酯3份、优选的羟基硅油2份、优选的羟基乙酸甲酯2份混合均匀，用开炼机开炼均匀；

3)加入优选的聚乙烯吡咯烷酮2份、优选的炭黑2份、优选的甲磺酰氯0.03份和优选的白炭黑2份，开炼均匀；

4)加入优选的硫化促进剂1份，开炼均匀，下片，静置，放入磨具，在平板硫化机上硫化，开模，获得膨胀块5。

围网4与撑杆2通过系网环3连接后还可能存在空隙，防逃性不高，在撑杆2下方进行挖槽，形成一定深度和宽度的凹槽10，再采用制备的膨胀块5将围网4填埋固定，保证围网4与海岸的固定长久有效，固定效果明显提高且优异，达到养殖物防逃效果，制备的膨胀块5吸水膨胀，可有效的固定围网4，膨胀块5对围网4的摩擦很小，在长期使用中不会对围网4造成损伤，避免围网4被固定物损坏导致养殖物逃跑的情况发生，膨胀块5的耐候性好不易腐蚀且长时间使用吸水膨胀性长久保持，制备成本低，使用时间长。

撑杆2底端为半球体，撑杆2表面设有圆形凸块，撑杆2底端与桩基6通过混泥土浇筑连接，由于在岸边，环境复杂，撑杆2经常受到冲击，时间过长底端可能松动脱落，在撑杆2底部设置圆形凸块，加大与桩基6的接触面积及紧固度，在长时间使用过程中即使出现松动，圆形凸块结构大于桩基6浇筑孔径，使撑杆2无法与桩基6脱离，撑杆2表面的圆形凸块可加大与围网4的接触，提升围网4与撑杆2连接的紧固性，提升围网4的安全性和养殖防逃性。

围网4连接有浮球12，浮球12为夜光漂浮球，连接的浮球12使围网4可以随水面变动而变动围网4的高度，保持围网4不低于水面，防止养殖物逃跑，选用夜光浮球在夜间也可清楚的看到围网养殖范围，在夜间喂投饲料提供明确范围，方便投喂饲料。

围网4连接有防水追踪器11，防止围网4因极端天气而损坏漂走或人为破坏带走围网4的情况，可根据防水追踪器11找到围网4位置，为围网4养殖增加安全性。

撑杆2表面涂有耐磨耐腐蚀涂层，耐磨耐腐蚀涂层由以下成分及重量份组成：优选聚氨酯80份、优选无机纳米氧化硅2份、优选无机纳米氧化铝0.7份、优选无机纳米氧化锆3份、优选碳化硅11份、优选二氯异氰尿酸钠0.003份、优选硝酸肼2份。

撑杆2横卧在近岸上，长时间与海水接触，海洋环境复杂，撑杆2表面会被海水冲击磨损和腐蚀而失去牢固性，撑杆2表面会与硬壳海洋生物发生摩擦及一些低等海洋生物会附着在撑杆2表面，降低围网养殖的安全性，在撑杆2表面涂覆耐磨耐腐蚀涂层可有效防止海水的冲击导致的磨损及腐蚀，还可杀死撑杆2表面附着的低等海洋生物及增强撑杆2与硬壳海洋生物的抗磨损性，提高撑杆2的耐磨耐腐蚀性能，延长撑杆2使用寿命，提高了围网养殖的安全性，避免养殖物因撑杆2损坏逃逸的情况发生。

固定支架1安置在岸上，固定支架1由承重杆和防脱杆组成。通过固定支架1来固定撑杆2，复杂的海洋环境可能会导致撑杆2松动或脱落，固定支架1上的承重杆和防脱杆可保证撑杆2长久可靠的工作，通过固定支架1和桩基6将撑杆2固定，提高撑杆2的稳定性，防止撑杆2脱落。

固定支架1表面涂有耐腐蚀涂层，耐腐蚀涂层由以下成分及重量份组成：优选丁二烯10份、优选聚苯乙烯5份、优选ABS树脂8份、优选聚碳酸树脂4份、优选聚4-甲基-1-戊烯2份、优选二聚环戊二烯3份、优选乙酸丙酯17份、优选丙二醇6份、优选10-羟基-2-癸烯酸2.5份、优选2-乙基蒽醌0.01份、优选3,4-二甲氧基苄醇0.085份。海洋环境复杂多变，海边的物体会受到一定程度的损坏或腐蚀，固定支架1要保证撑杆2长久有效的固定，固定支架1的耐腐蚀性能需得到提高，通过提升固定支架1安全性来提升撑杆2的安全稳定性，在固定支架1表面涂覆的耐腐蚀涂层可有效的提高固定支架1的耐腐蚀性，延长固定支架1使用寿命，节约养殖成本。

撑杆2底端通过混泥土浇筑与桩基6连接，有效的固定撑杆2，防止撑杆2松动脱落。

撑杆2表面设有系网环3，围网4通过系网环3与撑杆2连接，防止围网4与撑杆2脱离，围网4与撑杆2的连接紧固程度得到提高，可通过系网环3来调节围网4的高度，养殖过程中将围网4系在撑杆2高于最大潮水位的水面的系网环3上，保证围网4高于最大潮水位的水面，避免养殖物从水面逃跑。

步骤4中硫化促进剂由以下成分及重量份组成：优选苯胺15份、优选硫磺7份、优选二硫化碳4份。使得到的膨胀块5遇水膨胀性得到提高，增强膨胀块5的耐腐蚀性，延长膨胀块5的使用寿命。

步骤1中C离子用量优选为2份，离子能量优选为25keV，束流密度范围优选为0.7mA/cm2，采用的离子源是纯度优选为98%的石墨，提升膨胀块5的吸水性和耐侯性。

以上所述的实施例对本发明的技术方案进行了详细说明，应理解的是以上所述仅为本发明的具体实施例，并不用于限制本发明，凡在本发明的原则范围内所做的任何修改、补充或类似方式替代等，均应包含在本发明的保护范围之内。
