一种动态景观花台的制作方法

本发明涉及城市绿化领域，具体来说，是一种主要在公园、交叉路口、滨河绿地或道路广场等地方起装饰美化、活跃气氛作用的景观花台，该景观花台不仅能够动态变化展示不同的景观效果，还可以融入广告，提高市政创收。

背景技术：

在公园、交叉路口、滨河绿地或道路广场等地方，以及电杆、路灯杆、树木底端一般都会修建花台，在花台里面种植花花草草，起到美化环境的作用，但是现有这些花台都是临时进行修筑，利用砖块搭建，如果是在十字路口修建这样的一个花台，传统的花台修建方式势必需要更多的时间，会给交通带来很大的负担，造成交通堵塞，另外如果需要撤掉已经修建好的花台，则只能将花台进行打碎，原有的材料不能再利用，极大的浪费材料，相当不环保，最后，用砖块切成的花台外观不美观，降低了美化的效果。

中国专利文献（公开号为： CN204317120U）公开了一种旋转组合花台，该旋转组合花台包括底座以及固定在底座上的支撑轴，所述支撑轴下部设有能够相对于支撑轴旋转的下盘座，该下盘座上方固定有以支撑轴为轴心线的圆形花台框。该花台的支撑轴通过拨转头控制装饰条的转动，从而实现其展示数倍于普通花台所能展示的图形数量。该花台存在如下问题：1、为了通过旋转的拨转器控制圆形花台框中的装饰条旋转，圆形花台框的形状自然必须限制为圆形状，导致广告面呈弧形，导致装饰条的朝向控制比较难；2、为了不影响拨转效果，拨转器长度有限，因此圆形花台框仅设置在半径有限的下盘座上，这样圆形花台框的外表面面积有限，相应影响了广告所能展示的内容大小，如果将花台框半径增加，如何控制花台框状态的改变是个难点；3、由于中间的支撑轴与圆形花台框之间是通过直接外露的机械控制，在外界环境的制约下（受天气、人为的干扰等），容易影响拨转效果，比如下雨影响暴露的拨转器性能，造成装饰条无法有效被拨转。

技术实现要素：

针对现有技术中存在的问题，本发明提供了一种可以组装拆卸、设计巧妙、结构创新的动态景观花台。

为实现上述技术目的，本发明采用的技术方案如下：

一种动态景观花台，包括旋转花台以及安装在玄幻花台四周的方形花台框，所述旋转花台包括支撑轴、底座和花台座，所述支撑轴竖直安装在底座上，所述花台座水平安装在支撑轴上。

所述方形花台框包括四侧广告面、上固定框和下固定框，每侧广告面由若干竖直延伸且均匀分布的广告板构成，每个广告板均通过竖向转轴固定在上固定框和下固定框之间，且广告板正反两面具有粘贴面。

每侧广告面的其中一转轴开设有从动齿，位于从动齿一侧设有与该从动齿配合的主动齿，该主动齿通过一电机带动旋转，所述电机通过一延时继电器控制电机的打开和关闭，同时每侧广告面的所有转轴通过平行四边形连杆机构控制转轴同步运动。

所述花台座至少包括分别固定在支撑轴顶部的顶部花盆和支撑轴中部的中部花盆，所述中部花盆设有外套在支撑轴上的轴承内座套，该轴承内座套外侧套有旋转支撑座，该旋转支撑座通过转动器配合带动旋转，所述中部花盆固定在所述旋转支撑座上。

所述旋转支撑座上设有连接延时继电器的感应装置，所述支撑轴上设有一个与感应装置配合的感应触点，转动器每带动旋转支撑座旋转一周，感应装置与感应触点接触一次，当感应装置与感应触点接触时，所述感应装置向延时继电器发送驱动信号打开电机，从而驱动主动齿带动从动齿使得转轴旋转，所述延时继电器工作一个周期，转轴旋转半周。

采用上述技术方案的动态景观花台，对于旋转花台来说，顶部花盆和中部花盆能够分层次展现放置的植物花卉，提高空间利用率，而且转动器能够带动中部花盆转动，提升其动态效果；下盘座在旋转时，旋转支撑座也跟着旋转，这时候若感应装置接触支撑轴的感应触点，其能够触发延时继电器打开电机，电机带动主动齿工作，主动齿再带动转轴上的从动齿工作，促使转轴旋转，由于同一侧广告面的所有转轴通过平行四边形连杆机构控制转轴同步运动，因此每侧广告面的所有转轴同步旋转，广告板上粘贴的广告内容能够同时呈现或消失；由于方形花台框具有四侧广告面，每个广告板又具有正反两个粘贴面，因此方形花台框能够展示八副广告，再者方形花台框不在受限于安装在旋转花台上，旋转花台和方形花台框之间可以以远程控制，这有利于方形花台框能够向外扩展，从而增加其广告的展示面积。

进一步限定，所述底座呈拱形并在底座底部形成排水室，底座四周设有排水口，所述顶部花盆和中部花盆设有至少一条向支撑轴方向倾斜的排水槽，支撑轴具有连通所述排水槽的中空管，该中空管底部连通底座底部的排水室。如果有雨水或在浇水时，顶部花盆和中部花盆上会蓄积水，为了防止积水过多影响植物花卉的生长，顶部花盆和中部花盆上设置的排水槽与支撑轴内的中空管连通，中空管又与底座的排水室连通，这样顶部花盆和中部花盆上的水可以排放到底座底部，又因为排水室成拱形，底座四周设置排水口，这样水能够及时向外排出。

进一步限定，所述排水槽两侧设有向外侧延伸的径向格挡片。由于顶部花盆和中部花盆上会放置一些植物花卉，顶部花盆上的径向格挡片可以限定摆放的位置，中部花盆上的径向格挡片可以防止植物花卉在旋转过程中产生偏移累积，从而省却定期调整摆放位置的工作。

进一步限定，所述主动齿、从动齿以及平行四边形连杆机构位于上固定框和广告板之间，且上固定框两侧设有向下延伸的防水侧板。上述限定将主动齿、从动齿以及平行四边形连杆机构设置在方形花台框靠上方，同时上固定框两侧设有向下延伸的防水侧板，这样有利于避免雨水进入内部影响工作性能。

进一步限定，所述上固定框具有容纳平行四边形连杆机构的内腔，同侧广告面的转轴上端延伸至对应所述内腔内，平行四边形连杆机构固定在所述转轴顶部。当平行四边形连杆机构安装在转轴顶部更容易带动转轴同步旋转，同时将平行四边形连杆机构限制在内腔内，更容易保护其安全运转。

进一步限定，所述上盘花盆通过调节杆套接在支撑轴上。上述限定方便调节上盘座的高度位置，从而改变植物花卉的展示状态。

进一步限定，所述中部花盆面积大于顶部花盆的面积。上述限定保证中部花盆上也能够布置植物，而且不受顶部花盆的限制。

本发明相比现有技术，不但能够有效展示放置和种植的植物花卉，同时还能展示多副广告，而且植物花卉在展示过程中其能够与广告板交互，控制广告内容周期性改变，不仅美观了市政环境，还大大提高市政营收。

附图说明

图1为本发明动态景观花台的结构示意图；

图2为图1动态景观花台的俯视结构示意图；

图3为图1中花台框A-A向剖视图（由于对称仅显示一半）；

图4为旋转花台的剖视图；

图5为图4的C部放大图；

图6为图4的D部放大图

图7为图2中花台框B-B向剖视图；

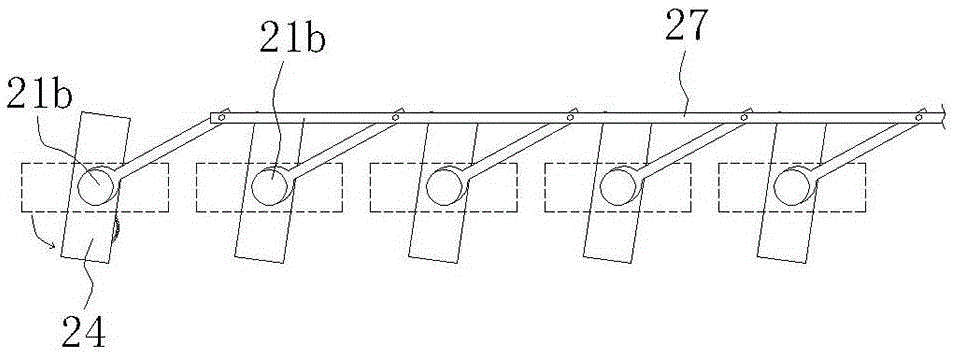

图8为同侧广告板同步运动的结构原理图；

图9为同侧广告板状态变化图；

图10为本发明控制广告板活动的逻辑电路原理图。

图中对应标示分别为：10-旋转花台，11-支撑轴，11a-中空管，11b-长条状通孔，12-底座，12a-排水室，12b-排水口，13-花台座，13a-顶部花盆，13b-中部花盆，13c-排水槽，13d-径向格挡片，14-调节杆，15-轴承内座套，16-旋转支撑座，16a-感应装置，17-转动器，18-感应触点；

20-方形花台框，21-广告面，21a-广告板，21b-转轴，21c-粘贴面，21d-从动齿，22-上固定框，22a-防水侧板，22b-内腔，23-下固定框，24-主动齿，25-电机，26-延时继电器，27-平行四边形连杆机构。

具体实施方式

为了使本领域的技术人员可以更好地理解本发明，下面结合附图和实施例对本发明技术方案进一步说明。

如图1、图2所示，一种动态景观花台，包括旋转花台10以及安装在旋转花台10四周的方形花台框20，所述旋转花台10和方形花台框20之间可以填充土壤用于种植植物花草，其中旋转花台10包括支撑轴11、底座12和花台座13，所述支撑轴11竖直安装在底座12上，所述花台座13水平安装在支撑轴11上，方形花台框20包括四侧广告面21、上固定框22和下固定框23。

花台座13包括分别固定在支撑轴11顶部的顶部花盆13a和支撑轴11中部的中部花盆13b，为调节顶部花盆13a的高度，其可以通过调节杆14套接在支撑轴11上。

顶部花盆13a和中部花盆13b上可以放置培育好的植物花卉，中部花盆13b面积大于顶部花盆13a的面积，根据具体情况，可以在支撑轴11上适当增加1-2层花盆，花盆从上到下面积逐级增加，这样每一个花盆都有一定的空间摆放植物花卉而不受上端花盆的影响，进一步提升旋转花台10的空间利用率。

如图4、图5所示，如果有雨水或在浇水时，顶部花盆13a和中部花盆13b上会蓄积水，为了防止积水过多影响植物花卉的生长，顶部花盆13a和中部花盆13b设有若干向支撑轴11方向倾斜的排水槽13c，支撑轴11具有连通所述排水槽13c的中空管11a，底座12为拱形且底座12底部形成排水室12a，底座12四周设有排水口12b，该中空管11a底部连通底座12底部的排水室12a，这样顶部花盆13a和中部花盆13b上多余的水可以沿中空管11a从排水口12b流出。

当然对于顶部花盆13a和中部花盆13b以及其他花盆的设计，其表面应该向内倾斜，主要是防止积水向外缘流出伤及下层的花草。

如图1、图4所示，对于顶部花盆13a来说，如果其具有上下调节高度的功能，那么支撑轴11上需要设置长条状通孔11b，这样才能保证顶部花盆13a在调节过程中，其排水槽13c始终能够与中空管11a连通。

中部花盆13b设有外套在支撑轴11上的轴承内座套15，该轴承内座套15外侧套有旋转支撑座16，该旋转支撑座16通过转动器17配合带动旋转，所述中部花盆13b固定在所述旋转支撑座16上。当转动器17启动后，其带动旋转支撑座16旋转，固定在旋转支撑座16上的中部花盆13b也会随着旋转，这样摆放在中部花盆13b上的植物花卉可以动态旋转。

如图2所示，为了固定摆放的植物花草，特别是在中部花盆13b要在旋转的情况下，排水槽13c两侧可以设置向外侧延伸的径向格挡片13d，该径向格挡片13d能够限制植物花草的位置，当然也能防止植物花卉在旋转过程中因向心力产生偏移（如果偏移不断累积，则需要浪费人工定期调整摆放位置）。

每侧广告面21由若干竖直延伸且均匀分布的广告板21a构成，每个广告板21a均通过竖向转轴21b固定在上固定框22和下固定框23之间，且广告板21a正反两面具有粘贴面21c。

如图3所示，初始状态下，每侧广告面21的广告板21a的粘贴面21c（粘贴广告的同一面）应保证统一朝外设置。

如图7~图9所示，每侧广告面21的其中一转轴21b具有从动齿21d，具体实施时，可以选择广告面21两端头位置的转轴21b，位于从动齿21d一侧设有与该从动齿21d配合的主动齿24，该主动齿24通过一电机25带动旋转，所述电机25通过一延时继电器26控制电机25的打开和关闭，同时每侧广告面21的所有转轴21b通过平行四边形连杆机构27控制转轴21b同步运动。

主动齿24、从动齿21d以及平行四边形连杆机构27位于上固定框22和广告板21a之间，且上固定框22两侧设有向下延伸的防水侧板22a，该防水侧板22a有利于避免雨水进入内部。

为进步保证平行四边形连杆机构27的准确和安全运行，在上固定框22内设置一个可以容纳平行四边形连杆机构27的内腔22b，同侧广告面21的转轴21b上端延伸至对应内腔22b内，平行四边形连杆机构27固定在所述转轴21b顶部。

如图4、图6和图10所示，旋转支撑座16上设有连接延时继电器26的感应装置16a，所述支撑轴11上设有一个与感应装置16a配合的感应触点18，转动器17每带动旋转支撑座16旋转一周，感应装置16a与感应触点18接触一次，当感应装置16a与感应触点18接触时，所述感应装置16a向延时继电器26发送驱动信号打开电机25，从而驱动主动齿24带动从动齿21d使得转轴21b旋转，所述延时继电器26工作一个周期，转轴21b旋转半周，这样工作一个周期后，广告板21a能够展示另一粘贴面21c的图形。

广告板21a可以由木材、树脂聚合材料（比如玻璃钢）、不锈钢或钢筋水泥中的任意一种材料制成，但也不限于上述材料，广告板21a表面可安装所要展示的图案，这些图案可以根据需要随时更换。

以上对本发明提供的一种动态景观花台进行了详细介绍。具体实施例的说明只是用于帮助理解本发明的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以对本发明进行若干改进和修饰，这些改进和修饰也落入本发明权利要求的保护范围内。
