用于奶牛幼崽的喂食喂水装置的制作方法

本发明涉及奶牛技术的辅助装置领域，具体涉及用于奶牛幼崽的喂食喂水装置。

背景技术：

世界上人均占有鲜奶量为80.85公斤，而我国仅有4.75公斤,奶牛业在我国有着广阔的市场前景和巨大潜在市场。随着经济的发展，人们生活水平的提高，我国奶产品的需求将会剧增。奶牛作为乳用品的产奶者，由于奶制品的需要较大，对奶牛的规模化养殖需求较大，饲养奶牛也是一项经济效益比较高的养殖业，饲养生产性能好的奶牛，用科学的、合理的方法饲养管理奶牛，是提高奶牛经济效益的关键，特别是奶牛在幼崽阶段，幼崽容易生病甚至死亡，造成较大的经济损失。

奶牛的幼崽在喂养时期，幼崽一次的食量少，需要给幼崽的喂食次数多，需要多次给奶牛幼崽的食槽中添加饲料，但是幼崽喂食量较少容易降低幼崽的生长速度，添加太多容易残留在食槽内部，造成浪费。

技术实现要素：

本发明意在提供一种能够给奶牛幼崽定量喂食和喂水的装置。

本方案中的用于奶牛幼崽的喂食喂水装置，包括食槽本体，所述食槽本体包括前板，所述前板下部开设有喂食口，所述前板中部开设有竖直的且为条形的滑孔，所述食槽本体内部靠近前板一侧固设有隔板，所述隔板上靠底部处开设有可滑出饲料的放料口，所述隔板与前板间设有可上下滑动启闭水箱出水口的l型水槽，所述l型水槽内部设有能存放水的空腔，所述l型水槽的水平段伸出滑孔，所述l型水槽伸出滑孔的水平段上开设有连通空腔的饮水口，所述l型水槽的竖直段可遮挡所述放料口。

本方案的原理是：当l型水槽中没有水时，l型水槽的质量较轻，l型水槽位于放料口的上方，饲料通过放料口滑落出到喂食口处，水箱中的水从l型水槽竖直段的上端处流入；当l型水槽中加入水后，l型水槽的重力增加，l型水槽会由于重力的作用而向下滑，使奶牛幼崽喝到水，同时，l型水槽在下滑过程中会遮住放料口，停止放料；当l型水槽中的水减少后，l型水槽重新回到原位置，重新加入水，如此反复，l型水槽的容量不变，给奶牛幼崽定量喂水，l型水槽的上下行程一致，使放料口放出的饲料量一致，给奶牛幼崽定量喂食，实现奶牛幼崽的定量喂食和喂水。

本方案的有益效果是：1.在l型水槽灌满水时，结束从放料口放入饲料，每次将l型水槽填充满水的时间是一样的，相同时间内从放料口放入的饲料量也是一样的，由于饲料比较干，奶牛幼崽吃完饲料后会间断地喝水，当喝完水后，又到了喂食的时间，如此反复，达到定量喂食的目的，同时还能给奶牛幼崽喂水；2.定量喂食喂水，无需人工多次查看添加饲料和水，节省人力，在减少浪费的情况下，保证奶牛幼崽合理进食，进而保证奶牛幼崽的生长速度。

进一步，所述食槽本体还包括背板，所述背板包括上部的固定板和铰接在固定板下端可向食槽本体外侧翻转的翻板。

翻起翻板，可对食槽本体内部进行清理，清理更方便。

进一步，所述背板与隔板间设有支撑板，所述支撑板一端转动连接在固定板一侧上，所述支撑板另一端搭在放料口内。

在支撑板与食槽本体形成的空腔中可放置饲料，饲料可从放料口被放出放置的空间，不需要放置饲料时，可先让支撑板不再搭在放料口处，支撑板向下翻转并靠在背板上，饲料残渣会掉落到食槽本体底部，方便清理。

进一步，所述支撑板搭在放料口内的一端设有滑动腔，所述滑动腔内滑动连接有滑片，所述滑片搭接在所述放料口内。

在喂食过程中，拉出滑片放入放料口，在支撑板与食槽本体形成的空腔中可放置饲料，不需要喂食时，将支撑板端部的滑片按进滑动腔中，使支撑板翻下贴到背板一侧，支撑板与食槽本体间隙中的饲料渣会落到食槽本体的底中，可防止支撑板上兜积杂物。

进一步，所述支撑板倾斜设置，所述放料口倾斜开设在隔板上。

倾斜的支撑板使饲料更容易滑出支撑板，使饲料从存放处滑入放料口中，防止饲料过多堆积在存储处；倾斜的放料口使饲料更容易滑出食槽本体，饲料不会堆积在放料口的边角处，防止了饲料长久堆积在放料口的边角处而霉变，避免了放料口边角处霉变的饲料污染新滑过的饲料，避免幼崽食用霉变的饲料而生病。

进一步，所述滑片位于滑动腔内的一端连接有弹性件，所述弹性件连接到滑动腔内壁上。

弹性件压住滑片使滑片稳固地搭在放料口内，在向背板侧翻转支撑板时，可将滑片按入滑动腔内，保证支撑板翻转后滑片可自动滑出滑动腔。

进一步，所述隔板底部固接有拉簧，所述拉簧连接有l型的挡板，所述挡板的端面位于喂食口处。

由于挡板通过拉簧连接在隔板底部，奶牛幼崽吃饲料时，奶牛幼崽会使挡板向食槽本体内部摆动，从而吃到饲料，当奶牛幼崽不在喂食口吃饲料时，挡板重新摆回喂食口处，挡板会将部分饲料推回喂食口处供奶牛幼崽吃，饲料从放料口滑出时也会下落到挡板上，饲料的重量使挡板有向下的位移，奶牛幼崽更容易吃到挡板上的饲料。

进一步，所述l型水槽的空腔与水箱间通过伸缩管连通。

伸缩管被l型水槽的重力往下拉伸时，l型水槽向下滑动，l型水槽遮住放料口，且l型水槽中盛有水供奶牛幼崽喝；l型水槽中水被喝完后，伸缩管会收缩，l型水槽随伸缩管向上滑动，露出放料口，使饲料滑出放料口到喂食口，水箱中的水通过伸缩管重新流入l型水槽中，如此反复，给奶牛幼崽喂食饲料和水，无需人工操作，降低劳动量，节省成本。

进一步，所述水箱与伸缩管连接处铰接有可向上翻转的封片，所述封片向上翻转的端部连接有复位弹簧，所述复位弹簧连接到水箱出水口的下边缘上，所述伸缩管内壁上固设有能顶开封片的抵柱。

在伸缩管处于自由状态时，即不拉伸的状态，抵柱的端部位于封片的下表面上并顶开封片，水箱中的水顺着伸缩管缓慢流入l型水槽中，此时放料口露出并放料；l型水槽中的水逐渐增加，在l型水槽和水的重量使伸缩管拉伸时，抵柱顶开封片的力消失，由复位弹簧将封片重新拉回水箱的出水口，l型水槽的水平段位置降低，使奶牛幼崽能喝到水，并同时封住放料口，不再放料，抵柱顶开封片的力消失，抵柱会离开封片，封片重新封住伸缩管与水箱的连接处，水不再往下流，如此反复地定量放料和放水。

进一步，所述喂食口所处的端部倾斜设置。

奶牛幼崽踩在倾斜的喂食口端部时会打滑，避免奶牛幼崽将脚踩进喂食口，防止饲料被踩碎或踩脏。

附图说明

图1为本发明实施例的结构示意图；

图2为图1中a的放大示意图；

图3为图1中b的放大示意图；

图4为图1中l型水槽与隔板的连接示意图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明。

说明书附图中的附图标记包括：食槽本体1、水箱2、隔板3、伸缩管4、支撑板5、l型水槽6、前板11、滑孔12、喂食口13、背板14、封片21、挡板31、拉簧32、放料口33、滑槽34、抵柱41、滑动腔51、滑片52、压簧53。

如图1所示：食槽本体1包括有背板14和前板11，背板14可翻转地铰接在食槽本体1上，前板11靠近食槽本体1底的下部开设有喂食口13，喂食口13处的端部倾斜设置，避免奶牛幼崽将脚踏进喂食口13内弄脏饲料，前板11的中部开有竖直的且为条形的滑孔12，食槽本体1内靠近前板11一侧固接有隔板3，靠近隔板3底部处开设有倾斜设置的放料口33，隔板3的底部通过拉簧32连接有l型的挡板31，挡板31的端部的端面位于喂食口13处，前板11与隔板3间设有可上下移动的l型水槽6，l型水槽可在隔板上开设的滑槽中上下滑动，并同时开合放料口，滑槽能对l型水槽起到导向的作用，避免放料口闭合不严而漏下饲料。l型水槽6内部设有能存放水的空腔，l型水槽6的水平段伸出滑孔12，l型水槽6的伸出滑孔12的水平段上开设有连通空腔的饮水口，l型水槽6中上下移动过程中可露出或遮住放料口33，l型水槽6上端通过伸缩管4连接到水箱2，食槽本体1的背板14一侧的内壁上铰接一块支撑板5，支撑板5可搭靠在放料口33处，支撑板5搭靠在放料口33处形成了倾斜的支撑板5，支撑板5的上方可存放饲料，翻开背板14，可对支撑板5及其下方进行清理。

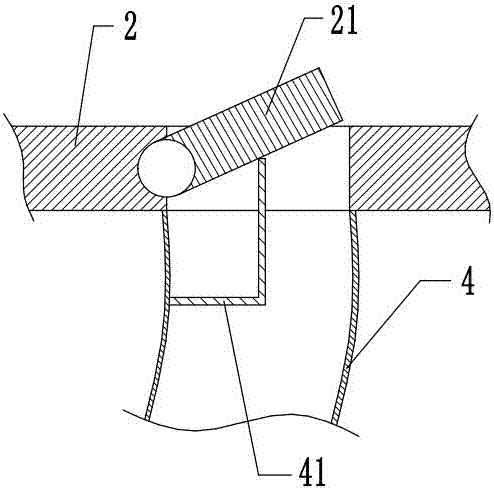

如图2所示：伸缩管4与水箱2连接处铰接有可向上翻转的封片21，封片21向上翻转的端部连接有复位弹簧，复位弹簧连接到图1中水箱2出水口的下边缘上，复位弹簧可采用一般的拉簧，封片21由拉簧拉回原位置，封片21可盖住伸缩管4的入口阻止水下流，伸缩管4内部固定有可随伸缩管4上下移动的抵柱41，抵柱41顶住封片21的下表面为球面，抵柱41在上下移动过程中可以顶开或者远离封片21，实现封片21的开合。

如图3所示：支撑板5搭靠在放料口33内的一端上设有滑动腔51，滑动腔51内滑动连接有滑片52，滑片52可伸缩进滑动腔51内，滑片52可伸出滑动腔51并搭靠在放料口33内，滑片52可伸缩的实现的弹性件优先采用压簧53，滑片52位于滑动腔51内的一端可连接压簧53，压簧53连接到滑动腔51的内壁。

如图4所示：l型水槽6嵌在隔板3的滑槽34内，l型水槽6可沿滑槽34在隔板3上进行上下滑动，在l型水槽6上下滑动时，可露出和遮蔽隔板3上的放料口33。

喂食前保持水箱2中有水，在支撑板5上方放入饲料；当l型水槽6中还未加入水时，伸缩管4处于自由状态，抵柱41刚好能顶开封片21，让水箱2中的水顺着伸缩管4缓慢流入l型水槽6中，同时，l型水槽6位于放料口33上方，饲料从放料口33滑落出到喂食口13处，可给奶牛幼崽喂食饲料。

当l型水槽6中具有一定的水后，水增加了l型水槽6的重量，l型水槽6由于重力会将伸缩管4往下拉，伸缩管4被向下拉的过程中，抵柱41也会随伸缩管4向下移动并离开封片21，顶开封片21的力会消失，封片21扣合在伸缩管4的入口处阻止水流下，l型水槽6会沿滑孔12降低，使奶牛幼崽喝到水，同时，l型水槽6在下滑过程中会遮住放料口33，停止放入饲料。

当l型水槽6中的水被奶牛幼崽喝了减少后，l型水槽6重新回到原位置，重新加入水，如此反复，实现自动喂食和喂水；清扫时，先将滑片52压进滑动腔51中，使支撑板5不再搭在放料口33处，支撑板5向下翻转并靠在背板14处，让支撑板5上的饲料残渣滑落到食槽本体1底部，可清理掉支撑板5上的饲料残留。

在本专利中伸缩管4优选用波纹管，由波纹管的自动收缩性能好，使l型水槽6在上下滑动过程中顶开或闭合封片；复位弹簧使用的拉簧将封片21重新复位，让封片21盖住水箱2的出水口。

在上述喂食喂水过程中，滑槽34导向l型水槽6在隔板3侧进行上下滑动，保证l型水槽6贴着隔板3，使l型水槽6在接触到放料口33时遮住放料口33，避免放料口33漏饲料。

本发明的有益效果在于：1.当奶牛幼崽喝完l型水槽里的水后，自动流入水供奶牛幼崽喝，l型水槽没水后会向上移动，露出放料口，使饲料自动滑出放料口，l型水槽的容量不变，给奶牛幼崽定量喂水，l型水槽的上下行程一致，使放料口放出的饲料量一致，给奶牛幼崽定量喂食，达到自动喂水喂料；2.自动喂水喂料避免人工喂养时的疏忽而忘记加料，保证奶牛幼崽不会被饿到，促进奶牛幼崽的生长；3.奶牛幼崽吃完饲料后再自动添加水和饲料，在奶牛的大规模养殖中节省了大量的人力，节约了成本。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
