一种刮粪清扫装置的制作方法

本实用新型属于养殖清粪设备领域，具体的，涉及一种刮粪清扫装置。

背景技术：

在畜牧养殖领域中，自动化设备发展迅速。牲畜圈舍粪便和其他排泄物如果不能及时清理，将滋生和传播细菌，对牲畜的健康和养殖环境影响较大。目前，在养殖场中排泄物的清理大多是人工完成，劳动强度大，清理效率低，清理人员容易感染疾病；采用机械化的清理方式，大多只是简单地将排泄物集中起来，还需要人工收集，清洁能力较低，还存在细菌传播的问题，也通常不具备杀菌的功能。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种自动清扫收集排泄物同时杀菌消毒的刮粪清扫装置。

本实用新型解决其技术问题是采取以下技术方案实现的：

一种刮粪清扫装置，包括机体、储粪箱、刮粪板、驱动电机，所述机体下部安装有机轮，所述储粪箱固定于机体的内壁上，所述刮粪板固定于储粪箱侧壁下部，所述电动机固定于机体的内壁上，所述机轮与驱动电机的转子连接，所述机体下部安装有清扫装置，所述机体下部安装有真空泵，所述真空泵下部通过管道连接有真空吸头，所述机体下部安装有消毒液箱，所述消毒液箱下部通过管道连接有消毒液喷嘴，所述储粪箱侧壁下部设有储粪箱门。

进一步的，所述刮粪板包括底板和侧挡板，所述侧挡板有两个，分别位于底板两侧。

进一步的，清扫装置包括储水箱、喷嘴、转轴、毛刷、电动机和气体增压设备，所述喷嘴位于储水箱下部，所述转轴安装于储水箱的底部，所述毛刷固定于转轴下部，所述转轴与电动机的转子连接，所述气体增压设备的出气口与喷嘴通过管道连通。

进一步的，所述储粪箱门包括门板和限位转轴，所述限位转轴固定于储粪箱侧壁，所述限位转轴下部设有限位板，所述限位板垂直固定于储粪箱侧壁。

进一步的，两个所述侧挡板与底板夹角均为R，90°<R<150°。

进一步的，所述机体侧壁设有散热窗口。

进一步的，所述机轮共有四个，分别位于机体底部四个角。

附图说明

下面结合附图对本实用新型进一步说明：

图1为本实用新型的简要结构示意图；

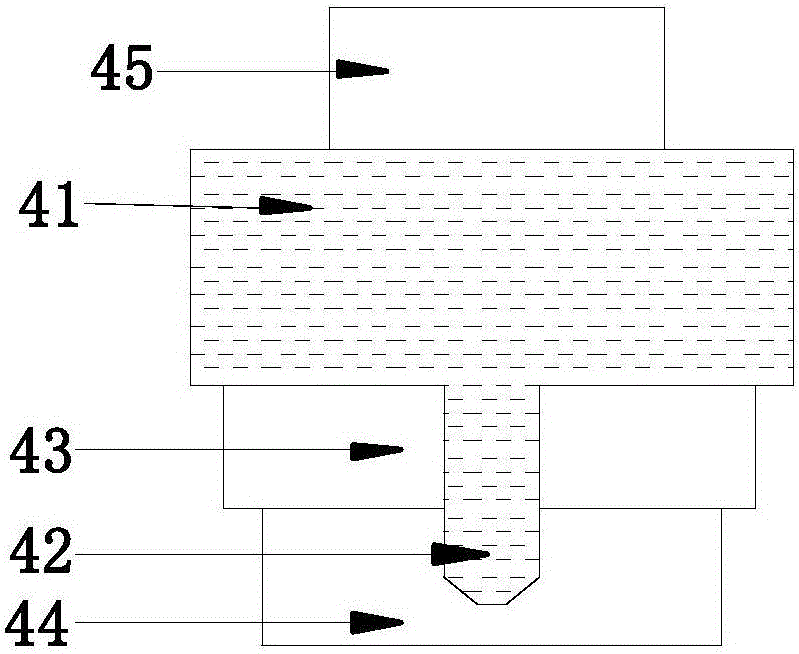

图2为清扫装置的细节图；

图3为刮粪板的细节图；

图4为储粪箱门的细节图。

其中：1机体，2储粪箱，3机轮，4清扫装置，5真空泵，6消毒液箱，7散热窗口，8驱动电机，9储粪箱门，10刮粪板，11真空吸头，41储水箱，42喷嘴，43转轴，44毛刷，45电动机，91门板，92限位转轴，93限位板，101底板，102侧挡板。

具体实施方式

下面结合实施例对本实用新型做进一步说明：

如图1～图4所示，一种刮粪清扫装置，包括机体1、储粪箱2、刮粪板10、驱动电机8，所述机体1下部安装有机轮3，所述储粪箱2固定于机体1的内壁上，所述刮粪板10固定于储粪箱2侧壁下部，所述驱动电机8固定于机体1的内壁上，所述机轮3与驱动电机8的转子连接，所述机体1下部安装有清扫装置4，所述机体1下部安装有真空泵5，所述真空泵5下部通过管道连接有真空吸头11，所述机体1下部安装有消毒液箱6，所述消毒液箱6下部通过管道连接有消毒液喷嘴61，所述储粪箱2侧壁下部设有储粪箱门9。

在上述的一种刮粪清扫装置中，需要指出的是，所述刮粪板10包括底板101和侧挡板102，所述侧挡板102有两个，分别位于底板101两侧。

在上述的一种刮粪清扫装置中，需要指出的是，清扫装置4包括储水箱41、喷嘴42、转轴43、毛刷44、电动机45和气体增压设备，所述喷嘴42位于储水箱41下部，所述转轴43安装于储水箱41的底部，所述毛刷44固定于转轴43下部，所述转轴43与电动机45的转子连接，所述气体增压设备的出气口与喷嘴42通过管道连通。

在上述的一种刮粪清扫装置中，需要指出的是，所述储粪箱门9包括门板91和限位转轴92，所述限位转轴92固定于储粪箱2侧壁，所述限位转轴92下部设有限位板93，所述限位板93垂直固定于储粪箱2侧壁。

在上述的一种刮粪清扫装置中，需要指出的是，两个所述侧挡板102与底板101夹角均为R，90°<R<150°。

在上述的一种刮粪清扫装置中，需要指出的是，所述机体1侧壁设有散热窗口7。

在上述的一种刮粪清扫装置中，需要指出的是，所述机轮3共有四个，分别位于机体1底部四个角。

当该刮粪清扫装置开始工作时，驱动电机8的转子带动机轮3转动，机体1运动，刮粪板10清除地面排泄物，排泄物沿着刮粪板10靠近储粪箱2，储粪箱门9的门板91受力向储粪箱2的内部转动，储粪箱门9打开，排泄物进入储粪箱2后，门板91重新在重力作用下回转，限位板93限制了门板91只能向储粪箱2内部转动，这样的设置能保证进入储粪箱2的排泄物不会沿着刮粪板10重新滑出，完成一次清洁。当清扫了排泄物后，机体1向前运动，清扫装置4开始工作，气体增压设备出气，通过喷嘴42带出水冲击地面，同时电动机45的转子带动转轴43转动，转轴43带动毛刷44旋转，在喷水的同时清扫地面，完成二次清洁。机体1继续向前运动，真空泵5带动真空吸头11考试工作，吸附地面的水和尿液，防止地面积水，滋生细菌。同时消毒液喷嘴61喷洒消毒液，完成三次清洁。

该刮粪清扫装置能集中回收固体排泄物，喷水清洁地面并将积水回收同时喷洒消毒液体，一次性完成三级清洁。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
