一种市政园林用树木固定装置的制作方法

本实用新型涉及一种市政园林用树木固定装置。

背景技术：

树木在生长时，由于外界或者刚刚种植的缘故，需要在外部设置辅助支架，保证树木能够抵挡外界的干扰，保证树木正常生长。现有的固定支架，结构简单，固定时均通过钢丝缠绕与树木表面，造成树木的表皮破损，对树木的生长造成影响，且现在的固定支架只起到固定的作用，不能干涉树木的生长，使树木在生长的过程中往往会长弯，造成园林整体的不美观。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构简单，能牢固的固定树木，又能使树木生长的笔直健康的市政园林用树木固定装置。

本实用新型是通过以下技术方案来实现的：一种市政园林用树木固定装置，包括由两块半圆块组成的固定装置、支撑杆和底板，所述固定装置设有多个，两半圆块之间均通过合页固定连接，两半圆块两侧均固定安装一连接块，该连接块与连接块之间均固定连接一橡皮带，所述固定装置内侧面均设有一黏贴层，所述固定装置上均固定安装一凸块，该凸块上均固定安装一固定螺栓，多个固定装置均通过固定螺栓固定连接于支撑杆上，所述固定装置与固定装置之间水平设置。

作为优选的技术方案，所述支撑杆为伸缩结构，所述支撑杆下端与底板相连，所述底板中间设有一开口，所述底板左侧通过扭簧固定安装一顶杆，该顶杆呈倾斜结构设置，所述顶杆上端固定安装一顶块，所述顶块呈弧形结构设置。

作为优选的技术方案，所述底板中间的开口内种植树木，树木上端分别穿过多个固定装置，所述固定装置内侧面的黏贴层紧贴与树木表面上，与树木固定连接，所述顶块内侧面与树木表面相抵。

作为优选的技术方案，所述支撑杆下端固定安装一插杆。

本实用新型的有益效果是：本实用新型结构简单，使用方便，经济成本低，适用范围广，通过顶杆与支撑杆的作用，有效的固定了树木，防止了树木的倾斜，通过固定装置的作用，使得树木能健康笔直的成长，防止了树干的弯曲。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的整体结构示意图；

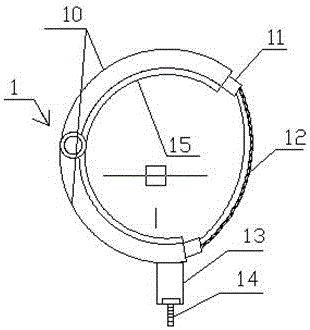

图2为本实用新型的俯视图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1和图2所示，本实用新型的一种市政园林用树木固定装置，包括由两块半圆块10组成的固定装置1、支撑杆3和底板9，所述固定装置1设有多个，两半圆块10之间均通过合页固定连接，两半圆块10两侧均固定安装一连接块11，该连接块与连接块之间均固定连接一橡皮带12，所述固定装置1内侧面均设有一黏贴层15，所述固定装置1上均固定安装一凸块13，该凸块13上均固定安装一固定螺栓14，多个固定装置1均通过固定螺栓14固定连接于支撑杆3上，所述固定装置与固定装置之间水平设置。

本实施例中，所述支撑杆3为伸缩结构，所述支撑杆3下端与底板9相连，所述底板9中间设有一开口8，所述底板9左侧通过扭簧固定安装一顶杆7，该顶杆7呈倾斜结构设置，所述顶杆7上端固定安装一顶块6，所述顶块6呈弧形结构设置。

本实施例中，所述底板9中间的开口8内种植树木，树木上端分别穿过多个固定装置1，所述固定装置1内侧面的黏贴层15紧贴与树木表面上，与树木固定连接，所述顶块6内侧面与树木表面相抵；所述支撑杆3下端固定安装一插杆5。

工作原理：先将树木种植于底板的开口处，再将支撑杆上的多个固定装置安装于树木上，使固定装置内侧面的黏贴层紧贴于树木表皮上，且与树木相连，其中，由于固定装置是通过橡皮带相连的，使得不会影响树木的正常生长，树木在生长的过程中，支撑杆也能同步的上升，使固定装置始终的固定于树木表皮上，使树干只能顺着支撑杆生长，有效的防止了树干的弯曲，且通过顶杆的作用力，将树木牢固的顶在支撑杆上，防止了树木的倾斜。

本实用新型的有益效果是：本实用新型结构简单，使用方便，经济成本低，适用范围广，通过顶杆与支撑杆的作用，有效的固定了树木，防止了树木的倾斜，通过固定装置的作用，使得树木能健康笔直的成长，防止了树干的弯曲。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
