一种山地防野猪用穿刺装置的制作方法

本实用新型涉及一种防护装置，特别涉及一种山地防野猪用穿刺装置。

背景技术：

目前山地的种植物不容易保护，山地的种植物很容易被野猪冲撞，野猪容易冲撞坏山地里的植物；目前一般采用护网围在山地的边缘位置的方式来保护种植物，护网容易被野猪冲撞坏。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种通过挂块端部的扣槽可以使悬挂块牢固地安装在悬挂条上，通过刺条可以起到防护的作用，可以将该穿刺装置安装在山地中，从而方便防护野猪的冲撞的山地防野猪用穿刺装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种山地防野猪用穿刺装置，包括悬挂条，悬挂条上设有若干档位孔，档位孔呈等间距布置，悬挂条上设有穿刺机构，所述穿刺机构包括由金属材料制成的金属框，金属框上设有若干对接管，对接管的对内朝向面与对外朝向面上均设有刺条，刺条的一端与对接管连接，刺条的另一端为尖角状；金属框的上部设有悬挂板，悬挂板的上部两侧均设有悬挂块，悬挂块的端部为U型形状，悬挂块的端部设有扣槽；悬挂条上设有第一固定销与第二固定销，第一固定销与第二固定销设置在档位孔内，第一固定销与第二固定销分别设置在悬挂板的端部两侧。

进一步地，所述悬挂板上设有开槽。

进一步地，所述刺条的外表面设有由荧光油墨材料制成的荧光层。

进一步地，所述第一固定销的端部设有扣帽。

进一步地，所述第二固定销的端部设有扣帽。

采用上述技术方案的山地防野猪用穿刺装置，可以将悬挂条安装在支撑架上；通过档位孔可以方便对悬挂条进行固定安装；通过悬挂板可以使金属框牢固地安装在悬挂条上，从而方便对刺条进行安装，通过挂块端部的扣槽可以使悬挂块牢固地安装在悬挂条上，通过刺条可以起到防护的作用，可以将该穿刺装置安装在山地中，从而方便防护野猪的冲撞。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

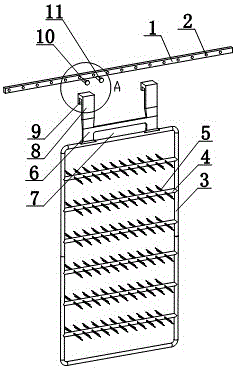

图1为本实用新型山地防野猪用穿刺装置的结构示意图；

图2为本实用新型山地防野猪用穿刺装置的部件分解图；

图3为图2中A区域的细节放大图；

图4为本实用新型所述穿刺机构的结构示意图；

图5为图4中B区域的细节放大图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图5所示，一种山地防野猪用穿刺装置，包括悬挂条1，悬挂条1上设有若干档位孔2，档位孔2呈等间距布置，悬挂条1上设有穿刺机构，所述穿刺机构包括由金属材料制成的金属框3，金属框3上设有若干对接管4，对接管4的对内朝向面与对外朝向面上均设有刺条5，刺条5的一端与对接管4连接，刺条5的另一端为尖角状；金属框3的上部设有悬挂板6，悬挂板6的上部两侧均设有悬挂块8，悬挂块8的端部为U型形状，悬挂块8的端部设有扣槽9；悬挂条1上设有第一固定销10与第二固定销11，第一固定销10与第二固定销11设置在档位孔2内，第一固定销10与第二固定销11分别设置在悬挂板6的端部两侧；悬挂板6上设有开槽7，刺条5的外表面设有由荧光油墨材料制成的荧光层；第一固定销10的端部设有扣帽；第二固定销11的端部设有扣帽。

本实用新型山地防野猪用穿刺装置，可以将悬挂条1安装在支撑架上；通过档位孔2可以方便对悬挂条1进行固定安装；通过悬挂板6可以使金属框3牢固地安装在悬挂条1上，从而方便对刺条5进行安装，通过挂块8端部的扣槽9可以使悬挂块8牢固地安装在悬挂条1上，通过刺条5可以起到防护的作用，可以将该穿刺装置安装在山地中，从而方便防护野猪的冲撞。

其中，悬挂板6上设有开槽7，所以能节省悬挂板6的材料。

其中，刺条5的外表面设有由荧光油墨材料制成的荧光层；所以还具有荧光警示功能。

其中，第一固定销10的端部设有扣帽；第二固定销11的端部设有扣帽；所以方便进行扣接，固定更加牢固。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
