一种营养土供给机构的制作方法

本实用新型属于物料供给机构技术领域，具体涉及一种花苗自动包装辅助用的营养土供给机构。

背景技术：

因为土壤的物理性质，容易堵住供料口，影响了出料的正常进行，但现市场上的各种供料机构中，没有专门用来供给土壤的，而这是在设计土壤自动供给机构中需要主要解决的问题。

技术实现要素：

针对现有技术中存在的上述问题，本实用新型的目的在于提供一种花苗自动包装辅助用的营养土供给机构。

所述的一种营养土供给机构，包括机构母体，其特征在于所述机构母体为横向放置的内部为空心的T型梁，所述T型梁的横梁上设置连接口，T型梁的纵梁下端为营养土出口，横梁上焊接设置与连接口相通的营养土料斗，横梁内部设有推土器，所述推土器末端连接设有推土器气缸，所述营养土料斗的侧面设有开口，开口内设有消拱器，所述消拱器的末端设有消拱器气缸，气缸均连接气泵。

所述的营养土供给机构，其特征在于所述消拱器为前端带有弯勾的连接杆，且弯勾向下。

所述的营养土供给机构，其特征在于所述营养土料斗底部的出料口尺寸大小与连接口的尺寸大小相匹配。

所述的营养土供给机构，其特征在于所述推土器尺寸大小与横梁内径的尺寸大小相匹配。

所述的营养土供给机构，其特征在于所述推土器气缸与消拱器气缸平行设置。

所述的营养土供给机构，其特征在于连接杆的尺寸大小与营养土料斗侧面开口尺寸大小相匹配。

上述的一种营养土供给机构，包括机构母体，所述机构母体为横向放置的内部为空心的T型梁，所述T型梁的横梁上设置连接口，T型梁的纵梁下端为营养土出口，横梁上焊接设置与连接口相通的营养土料斗，横梁内部设有推土器，所述推土器末端连接设有推土器气缸，所述营养土料斗的侧面设有开口，开口内设有消拱器，所述消拱器的末端设有消拱器气缸，气缸均连接气泵。本实用新型通过采用上述技术得到的营养土供给机构，能将限定量的营养土加入花苗中，通过设置的消拱器，能保证营养土料斗内的土连续出料，保证整个过程有序进行，提高工作效率，其结构简单，结构可靠以及安装空间小，适于推广应用。

附图说明

图1为本实用新型立体结构示意图；

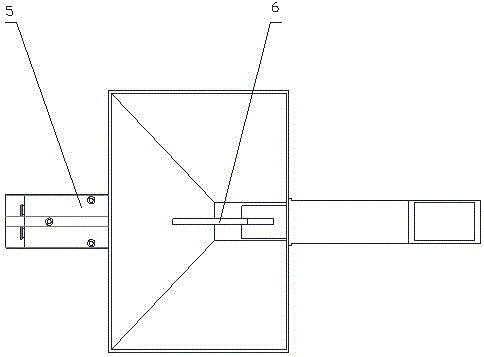

图2为本实用新型的俯视图结构乐意图；

图3为本实用新型的消拱器结构示意图；

图4为本实用新型的推土器气缸结构示意图。

图中：1-推土器，2-推土器气缸，3-营养土料斗，4-机构母体，5-消拱器气缸，6-消拱器。

具体实施方式

以下结合说明书附图对本实用新型作进一步的描述，但本实用新型的保护范围并不仅限于此：

如图1-4所示，本实用新型的一种营养土供给机构，包括机构母体4，所述机构母体4为横向放置的内部为空心的T型梁，所述T型梁的横梁上设置连接口，T型梁的纵梁下端为营养土出口，横梁上焊接设置与连接口相通的营养土料斗3，营养土料斗3底部的出料口尺寸大小与连接口的尺寸大小相匹配；横梁内部设有推土器1，推土器1尺寸大小与横梁内径的尺寸大小相匹配，所述推土器1末端连接设有推土器气缸2，所述营养土料斗3的侧面设有开口，开口内设有消拱器6，消拱器6为前端带有弯勾的连接杆，且弯勾向下，连接杆的尺寸大小与营养土料斗3侧面开口尺寸大小相匹配，为了进一步提高其工作效率，本实用新型将消拱器6设置在近营养土料斗3的出料口位置，所述消拱器6的末端设有消拱器气缸5，气缸均连接气泵，本实用新型实施例中将推土器气缸2与消拱器气缸5平行设置，设置于营养土料斗3的同一侧，降低其占用空间。

如图所示，本实用新型的工作过程如下：首先为推土器气缸2和消拱器气缸5通气泵，使气缸处于工作状态。将土壤加入营养土料斗3中至满。通过控制机构和电磁阀控制气缸的开关，使气缸开始工作，启动后消拱器气缸5迅速来回推动，带动消拱器6往复运动，消拱器6的每次来回推动都能使原本堆积不动的土壤松开从而在重力作用下向下掉落至推土器1处的机构母体4中。消拱器6来回5次后，土壤完全下落，充满推土器1处的机构母体4中；然后推土器气缸2开始推动推土器1向前，给了土壤一个水平向前的力，土壤在该水平力作用下逐渐向前移动，土壤移动至机构母体4的T型梁纵梁时，由于重力作用土壤便开始下落，至推土器气缸2推满行程，土壤便下落完毕，推土器气缸2再带动推土器1返回至原位置，即完成一次土壤供给。若还需供给，则需重复上述步骤便可实现功能。当料斗中土壤消耗殆尽时，需及时加入新的土壤。
