一种屋顶种植池的制作方法

本实用新型涉及屋顶绿化技术领域，具体涉及一种屋顶种植池。

背景技术：

随着城市人口急剧膨胀，与之相对应的绿地却逐年减少。各种污染、热岛效应等引起的环境恶化严重损害着城市人的身心健康。当可用来绿化的城市地面越来越少的时候，人们开始认识到建筑物的第五个面——屋顶。利用植物特性和其特有的环境调节功能来缓解城市下垫面板结现象所带来的城市热岛效应、缓解城市污染、气候反常等一系列影响城市可持续发展的“城市病”。因此，在寸土寸金的都市中，屋顶绿化势在必行。

申请号为201420158871.1的中国专利，公开了一种种植池，尤其涉及一种节水型屋顶种植池，属于园林工程技术领，包括池体，所述池体内设有一集水箱，集水箱具有分隔开的灌溉区和积水容纳区，灌溉区与积水容纳区通过虹吸管连通；池体自下向上依次设有阻根层、蓄水层、营养种植层，还包括一输水管，输水管具有位于蓄水层内的管体、与灌溉区下部连接的进水端及与积水容纳区连接的出水端，输水管的进水端高于出水端，输水管内填充有碎石，输水管上设有出水孔。本实用新型可对屋顶雨水进行收集，并自动进行灌溉，同时，可防止种植池的底部积水；实现屋顶栽植水的自动循环利用。

该专利的不足之处在于，输水管浸没在池体中且其上开设有小孔，但在对植株的实际养殖过程中，通常会产生一些植株干枯后的黄叶灯杂质，该杂质在输水管输水过程中容易将出水孔堵住而使得池体在干旱时输水管无法对池体进行补水，降低了该节水型屋顶种植池的实用性。

技术实现要素：

本实用新型的目的是提供一种实用性更高的屋顶种植池，通过浮球带动栏板开合，从而避免由于传统的输水管的缺陷而造成的输水管堵塞，增加了该种植池的实用性。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种屋顶种植池，包括池体，池体一侧设置有用于对池体进行补水的蓄水箱，所述蓄水箱与池体之间设置有补水板，池体另一侧设置有用于对池体进行放水的容水箱，所述容水箱与池体之间设置有放水板，所述放水板和补水板上均穿设有铰接杆，铰接杆位于池体内部的一端设置有浮球，放水板和补水板上均设置有放水口和栏板，放水板与补水板上设置有抵触在栏板上的弹性机构，放水板上的弹性机构用于将栏板向上顶，铰接杆的另一端抵在栏板的上表面，补水板上的弹性机构用于将栏板向下压，铰接杆的另一端抵在栏板的下表面。

通过该设置，浮球能够随着水面的升降而升降，从而使得池体内水位过高时，放水板上的栏板能够被铰接杆向下压而打开放水口，减少池体内过涝的现象；池体内水位过低时，补水板上的栏板能够被铰接板向上顶，从而打开放水口，对池体内进行补水，以减少池体内发生干旱的情况；由于放水口较大，能够充分解决传统输水管方式中易堵塞的问题，增加了该屋顶种植池的实用性。

本实用新型的进一步设置为：所述栏板上设置有滤网孔。

通过该设置，滤网孔能够减少屋顶种植池中的杂质进入容水箱内的情况，从而保持容水箱的清洁。

本实用新型的进一步设置为：放水板上的放水口设置在池体正常水位的中部。

由于杂质通常沉入水底或漂浮在水面上，通过该设置，能够进一步减少杂质进入容水箱的情况，进一步增加了该屋顶种植池的实用性。

本实用新型的进一步设置为：所述弹性机构包括固定块，放水板与补水板上均设置有抵触块，固定块与抵触块之间设置有压缩弹簧。

通过该设置，能够利用压缩弹簧抵在固定块上的反作用力将抵触块向上顶，从而实现了在正常水位时，压缩弹簧保持栏板遮盖放水板或补水板的目的，保证了池体内水位的正常，增加了该屋顶种植池的实用性。

本实用新型的进一步设置为：所述压缩弹簧设置为两个且分列在放水口的左右两侧。

通过该设置，能够使得压缩弹簧对抵触块顶起的平稳性，避免由于抵触块歪斜而造成栏板无法完全遮住出水口，增加了该屋顶种植池的实用性。

本实用新型的进一步设置为：所述容水箱上设置有连接蓄水箱的输水管，所述输水管由抽水泵驱动以将容水箱内的水输送至蓄水箱。

通过该设置，利用抽水泵将容水箱内多余的水抽送至蓄水箱，从而实现对水分的蓄积，减少由于长期不降雨而使得池体内水位过低的情况。

本实用新型的进一步设置为：所述容水箱的内侧壁上设置有用于自动关断抽水泵的拨动开关，容水箱内设置有与拨动开关连接并用于向上拨动拨动开关的悬浮体。

通过该设置，能够在融水箱内水位过高时，利用悬浮体的作用将拨动开关打开而启动抽书泵，实现自动将水输送至蓄水箱内的目的，在容水箱内水位下降时，拨动开关自动关断，停止抽水泵的工作。

本实用新型的进一步设置为：所述栏板的两侧设置有用于嵌在放水口内侧壁上的滑轨，滑轨的长度小于放水口的长度。

通过该设置，能够保证栏板在放水口上正常运动的目的，增加栏板运动的效率，保证放水口打开的流畅性。

本实用新型的进一步设置为：所述栏板与放水板和补水板之间设置有密封垫。

通过该设置，能够增加放水板与栏板，补水板与栏板之间的的密封性，从而减少补水板或放水板将放水口堵塞时池体内水分的流失，增加了该屋顶种植池的实用性。

本实用新型的进一步设置为：所述栏板上与铰接杆抵触处设置有凹孔。

通过该设置，凹孔能够使得铰接杆的另一端能够稳稳的抵在板上，从而增加了该屋顶种植池的实用性。

综上所述，本实用新型具有以下有益效果：通过利用浮球随着水面的升降而升降的特性，在池体内水位过高时，放水板上的栏板能够被铰接杆向下压而打开容水箱的放水口将池体内多余的水放掉，减少池体内过涝的现象；池体内水位过低时，补水板上的栏板能够被铰接板向上顶，从而打开蓄水箱的放水口，对池体内进行补水，以减少池体内发生干旱的情况；由于放水口较大，能够充分解决传统输水管方式中易堵塞的问题，增加了该屋顶种植池的实用性。

附图说明

图1为种植池的立体示意图；

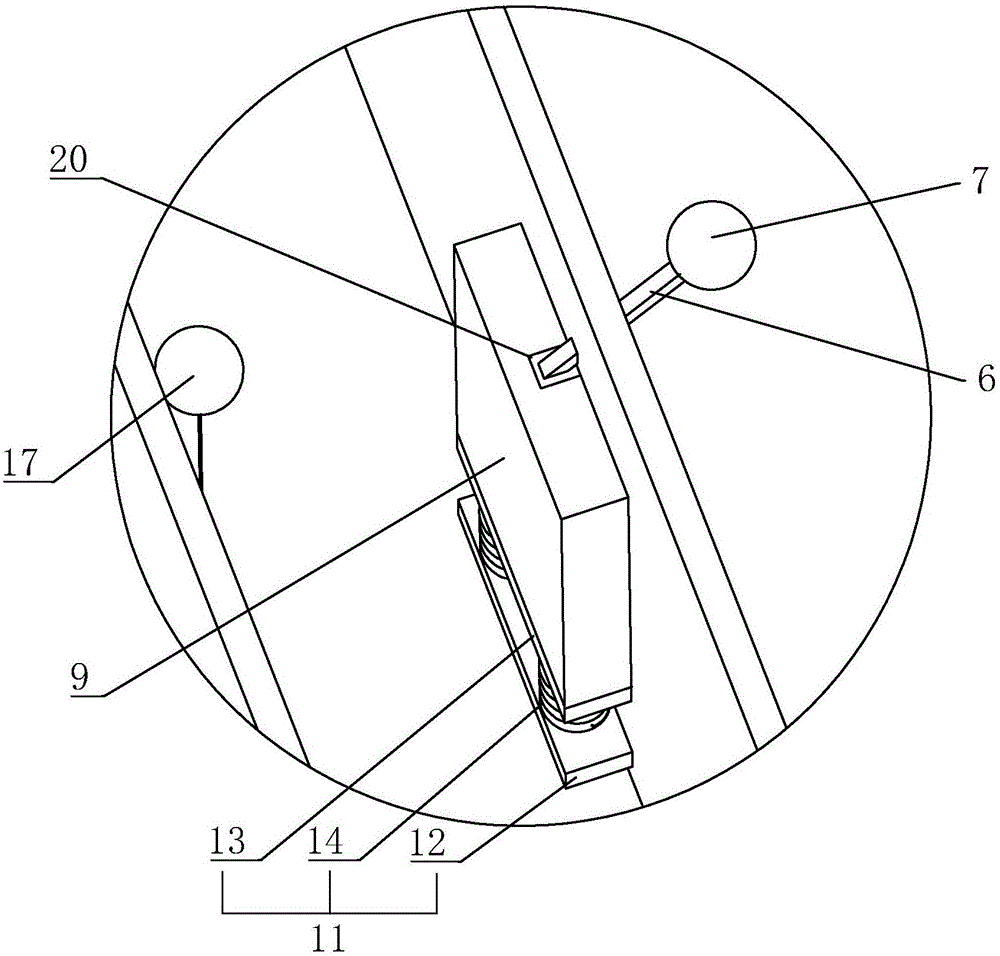

图2为图1中A处的放大图；

图3为图1中B处的放大图；

图4为种植池的立体示意图；

图5为图4中C处的放大图；

图6为放水板的示意图。

图中：1、池体；2、蓄水箱；3、补水板；4、容水箱；5、放水板；6、铰接杆；7、浮球；8、放水口；9、栏板；10、滤网孔；11、弹性机构；12、固定块；13、抵触块；14、压缩弹簧；15、输水管；16、抽水泵；17、悬浮体；18、滑轨、19、密封垫、20、凹孔；21、拨动开关。

具体实施方式

以下结合图1至图6对本实用新型作进一步详细说明。

如图1所示的一种屋顶种植池，包括池体1，池体1一侧设置有在池体1内水位过高时对池体1进行补水的蓄水箱2，蓄水箱2与池体1之间以补水板3隔开；池体1另一侧设置有在池体1内水位过低时将多池水进行放水的容水箱4，容水箱4与池体1之间以放水板5隔开；

如图2，放水板5和补水板3上均穿设有铰接杆6，铰接杆6两端分开位于防水板或补水板3，其中位于池体1内部的一端设置有浮球7，如图3，放水板5和补水板3上均设置有放水口8，放水口8上设置有能够开合放水口8的栏板9，参考图6所示，栏板9上设置有滤网孔10，使得杂质不会通过栏板9直接进入到下一级；放水板5与补水板3上设置有抵触在栏板9上的弹性机构11，放水板5上的弹性机构11用于将栏板9向上顶，铰接杆6的另一端抵在栏板9的上表面，从而在池体1内水位正常时，栏板9盖住出水口保持池体1水位的正常。但池体1内水位过高时，浮球7向上升起，带动铰接杆6的另一端向下压从而将栏板9压下，打开出水口，实现将池体1内的水输出到容水箱4内的目的，减少池体1内的水量；补水板3上的弹性机构11用于将栏板9向下压，铰接杆6的另一端抵在栏板9的下表面，从而在池体1内水位正常时，栏板9盖住出水口保持池体1水位的正常。但在池体1内水位过低时，该处的浮球7下沉，将另一端的铰接杆6顶起，并推动拉板向上打开，将蓄水箱2内的水通过放水口8通入池体1内，保证池体1内水位的正常。栏板9与铰接杆6抵触的地方设置有一个凹孔20，能够供铰接杆6的一端穿入并抵住栏板9，以增加铰接杆6抵在栏板9上的稳定性。如图3所示，栏板9的两侧设置有滑轨18，能够方便栏板9在放水口8上的移动。栏板9与放水板5，栏板9与补水板3之间均设置有密封垫19，从而能够在池体1内水位正常时保证放水口8的密封性，减少池体1内水位的变动。

参考图2，上述的弹性机构11包括分别设置在补水板3和放水板5上的固定块12，放水板5与补水板3上均设置有抵触块13，固定块12与抵触块13之间设置有分列在放水口8两端的压缩弹簧14。通过压缩弹簧14抵在抵触块13上将补水板3和放水板5分别向下和向上顶，实现在池体1正常水位时保持放水口8关闭的目的。

如图1所示，容水箱4与蓄水箱2之间设置有输水管15，且输水管15由抽水泵16驱动以将容水箱4内的水输送至蓄水箱2，其中，结合图4和图5所示，容水箱4的内侧壁上设置有一个能够自动关断的拨动开关21，即在正常情况下抽水泵16均处于关闭状态。拨动开关21上连接有一个悬浮体17，能够随着容水箱4内水位的升降而升降，从而在容水箱4内水位上涨时，悬浮体17上升带动拨动开关21向上打开抽水泵16，从而实现自动将容水箱4内的水输送到蓄水箱2内的目的，减少了人工参与，增加了该屋顶种植池的实用性。

实施例二：一种屋顶种植池，其与实施例一大致相同，区别在于栏板9不具有滤网孔10，但放水板5上的放水口8设置在池体1正常水位的中部，因为在实际种植过程中，池体1内的杂质绝大多数要么沉入水底，要么飘在水面上，该设置能够在对池体1进行放水时，减少杂质随水流流入容水箱4内，从而保持容水箱4的正常。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
