一种猫砂盆的制作方法

本实用新型涉及日常用品技术领域，尤其涉及一种猫砂盆。

背景技术：

随着人们生活水平的提高，越来越多人选择饲养宠物作为情感的慰藉，随之而来的不只是宠物的可爱，宠物的生活也给主人带来不少的不便，比如宠物的饮食、排泄等。

猫砂盆是供猫方便之用，在猫砂盆内放有猫砂，猫砂遇到粪、尿后结成块后，可以方便饲主清理。现有的猫砂盆有一体式和分体式的。采用一体式的猫砂盆时，猫方便后容易将猫砂带出，污染环境；采用分体式的猫砂盆，猫砂盆安装拆卸不便。另外，现有的猫砂盆形状多需要猫铲辅助清理粪便，给饲主带来许多繁琐与不便。

技术实现要素：

本实用新型提供一种猫砂盆，包括盆体，它由多个盆体错位叠放而成；所述的盆体底面上设有贯穿的漏槽，所述的漏槽为长条状的腰形槽，且呈两排并行设置；所述的盆体上方开口，与底面之间形成一个容置空间，所述的盆体左右两边设有耳板，且左右对称，所述的耳板上设有定位口，所述耳板底部设有插式滑扣，所述的插式滑扣与定位口卡扣连接；所述的盆体通过左右错位叠放后，上层盆体上的漏槽能够与下层盆体的表面接触，且能够闭合漏槽，所述插式滑扣插入定位口，插式滑扣上的锁钩滑入卡住定位口的底部，能够起到固定的作用；当通过外力拨动锁钩并向上提，使得插式滑扣轻微变形，插式滑扣会脱离定位口，从而提起盆体。

为达此目的，本发明采用以下技术方案：一种猫砂盆，包括盆体，它由多个盆体错位叠放而成；所述的盆体底面上设有贯穿的漏槽，所述的漏槽为长条状的腰形槽，且呈两排并行设置；所述的盆体上方开口，与底面之间形成一个容 置空间，所述的盆体左右两边设有耳板，且左右对称，所述的耳板上设有定位口，所述耳板底部设有插式滑扣，所述的插式滑扣与定位口卡扣连接；所述的盆体通过左右错位叠放后，上层盆体上的漏槽能够与下层盆体的表面接触，且能够闭合漏槽，所述插式滑扣插入定位口，插式滑扣上的锁钩滑入卡住定位口的底部，能够起到固定的作用；当通过外力拨动锁钩并向上提，使得插式滑扣轻微变形，插式滑扣会脱离定位口，从而提起盆体。

其中，所述的耳板上设置有猫爪形的凹陷槽。

其中，所述的耳板边缘设置有半月的开口。

其中，其由三个盆体叠加而成。

本发明的有益效果:本实用新型通过拿起最顶上一个，这会使得猫砂透过漏槽掉落至第二层，因第二层与第三层便盆的错位叠加方式，猫砂也只不会漏掉，只需要把第一层的猫便过滤掉后再180度旋转放置最底层，使实现循环使用的功能。采用错位叠加的方式，实现反复循环利用，使得清洁更加方便、省力，降低环境污染，避免猫方便后带出猫砂。而且结构简单、制造方便、成本低廉、使用方便，具有很高的实用性和推广性。

附图说明

图1是本实用新型的组合结构实施例示意图；

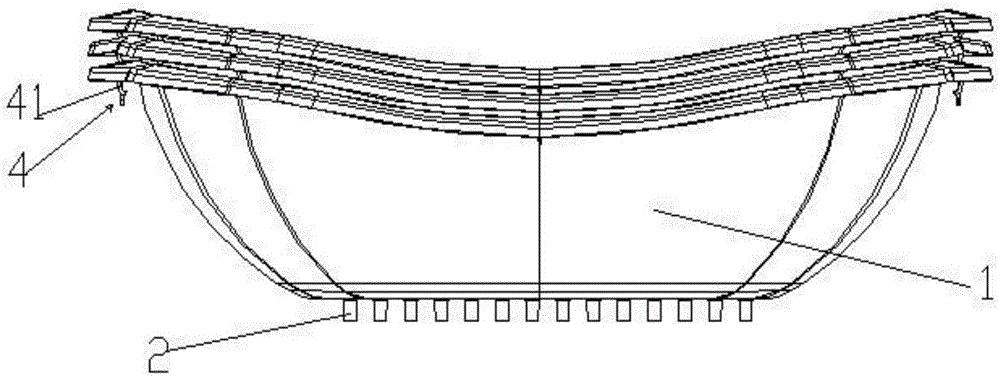

图2是本实用新型的侧面结构实施例示意图；

图3是本实用新型的俯视图。

附图中类似的元件标号代表类似的元件，如：盆体1、漏槽2、耳板3、插式滑扣4、定位口5、猫爪形凹陷槽6、半月开口7、锁钩41。

具体实施方式

下面结合附图和具体实施方式对本实用新型的一种猫砂盆作进一步的详细说明。

见图1～3所示，一种猫砂盆，包括盆体1，它由多个盆体1错位叠放而成； 所述的盆体1底面上设有贯穿的漏槽2，所述的漏槽2为长条状的腰形槽，且呈两排并行设置。由于盆体1底面的漏槽2左右两边设置的数量不一样，且不规则，一边为6组12个漏槽2，另一边为7组14个漏槽2，通过错位叠放能够闭合漏槽2。盆体1为上方开口，与盆体1底面之间形成一个容置空间，所述的盆体1左右两边设有耳板3，且左右对称，所述的耳板3上设有定位口5，所述耳板3底部设有插式滑扣4，所述的插式滑扣4与定位口5卡扣连接；所述的盆体1通过左右错位叠放后，上层盆体1上的漏槽2能够与下层盆体1的表面接触，且能够闭合漏槽2，所述插式滑扣4插入定位口5，插式滑扣4上的锁钩41滑入卡住定位口5的底部，能够起到固定的作用；当通过外力拨动锁钩41并向上提，使得插式滑扣4轻微变形，插式滑扣4会脱离定位口5，从而提起盆体1。通过三个同样式的猫便盆错位叠加，需要清理时，只拿起最顶上的一个，猫砂透过漏槽2掉落至第二层，因第二层的漏槽2与第三层的漏槽2错位叠加，第二层的漏槽2被第三层盆体1底面堵住，使猫砂不会漏到下面的盆体1，这样只需要把第一层的猫便过滤掉后再180度旋转放置最底层，使之可反复循环使用。

优选地，所述的耳板3上设置有猫爪形凹陷槽6。猫方便后，猫爪形凹陷槽6能够避免猫砂被带出。

优选地，所述的耳板3边缘设置有半月开口7。半月开口7使得产品再叠加后可轻松抓取产品，不会因产品叠加后位置过于局限，不好提起产品。

优选地，其由三个盆体1叠加而成。猫砂盆为三个同样式产品组合而成，错位叠加后，只需提起第一层便可轻松处理猫便。

本实用新型一种猫砂盆，使用错位放置的方式实现三个盆体反复循环利用，使得清洁更加方便、省力，降低环境污染，避免猫方便后带出猫砂。

实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的权利保护范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普 通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
