便于清洗和降温的养殖棚的制作方法

本实用新型涉及养殖设备技术领域，具体为一种便于清洗和降温的养殖棚。

背景技术：

大棚养殖也称暖棚养殖，是指在寒冷的季节给开放式或半开放式畜禽圈舍上扣盖一层塑料薄膜，充分利用太阳能和畜禽自身所散发的热量，提高舍内温度，减少热能损耗，降低维持需要，提高畜禽生产性能和养禽经济效益。但是在大棚养殖的过程中牲畜的排泄物和垃圾不进行清理的话，会提高牲畜的发病率，需要饲养员定期进行打扫，而且打扫起来费时费力，从而影响了饲养员的工作效率，因此我们一种便于清洗和降温的养殖棚。

技术实现要素：

本实用新型的目的在于提供一种便于清洗和降温的养殖棚，具备方便清理和降温的优点，解决了清理繁琐而降低饲养员工作效率的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于清洗和降温的养殖棚，包括养殖棚外壳，所述养殖棚外壳底端的内部固定安装有蓄水箱，所述蓄水箱顶端与支撑板的底端固定连接，所述支撑板内腔的一侧固定安装有增压泵，所述增压泵的侧面通过第一抽水管与积水盖的顶端固定连接，所述积水盖的底端与积水箱的顶端固定连接，所述积水箱的底端与养殖棚外壳的顶端固定连接，所述积水箱的底端与喷嘴的一端固定连接，所述喷嘴远离积水箱的一端延伸至养殖棚外壳顶端的内部，所述增压泵的侧面固定安装有第二抽水管，且第二抽水管的一端贯穿并延伸至干燥装置侧面的外部，所述干燥装置的侧面与伺服电机的输出轴活动套接，所述伺服电机的侧面与养殖棚外壳的侧面固定连接，所述养殖棚外壳远离伺服电机一侧的底端固定安装有收集装置，所述收集装置的上方固定安装有隔离板，所述隔离板的两端分别与养殖棚外壳的侧面和支撑板的顶部固定套接，所述隔离板侧面的底部开设有排料口。

优选的，所述干燥装置包括防水板，所述防水板的底端固定安装有导流板，所述导流板的一端与前固定板的侧面固定套接，所述前固定板的底端开设有喷水固定槽，所述防水板的底端固定安装有远离前固定板一侧的后固定板，所述后固定板的内侧活动安装有螺旋桨，所述螺旋桨的轴心处与伺服电机的输出轴固定套接。

优选的，所述收集装置包括液体池，所述液体池的顶端固定安装有过滤池，所述过滤池的底端固定安装有过滤网，所述过滤池的顶端固定安装有筛网，所述筛网的内部固定安装有分离杆。

优选的，所述喷嘴固定安装有至少三个，且喷嘴均匀分布在养殖棚外壳内部的顶端。

优选的，所述支撑板的顶端倾斜角度为10°，且支撑板表面设有水流纹。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置第二抽水管将蓄水箱经过高压的方式排出来对支撑板上的排泄物和垃圾进行有效的冲洗，再通过支撑板的倾斜结构，使得清理更方便且快捷，从而提高了了饲养员的工作效率，再通过设置伺服电机带动螺旋桨旋转对支撑板的表面进行干燥，从而提高了了清理的效果。

2、本实用新型通过设置喷嘴对养殖棚外壳内部的底端进行有效的喷水降温，从而降低了牲畜的发病率，再通过设置收集装置来对清洗的杂物进行收集，便于农作物的浇灌，从而提高了养殖棚的实用性。

附图说明

图1为本实用新型结构示意图；

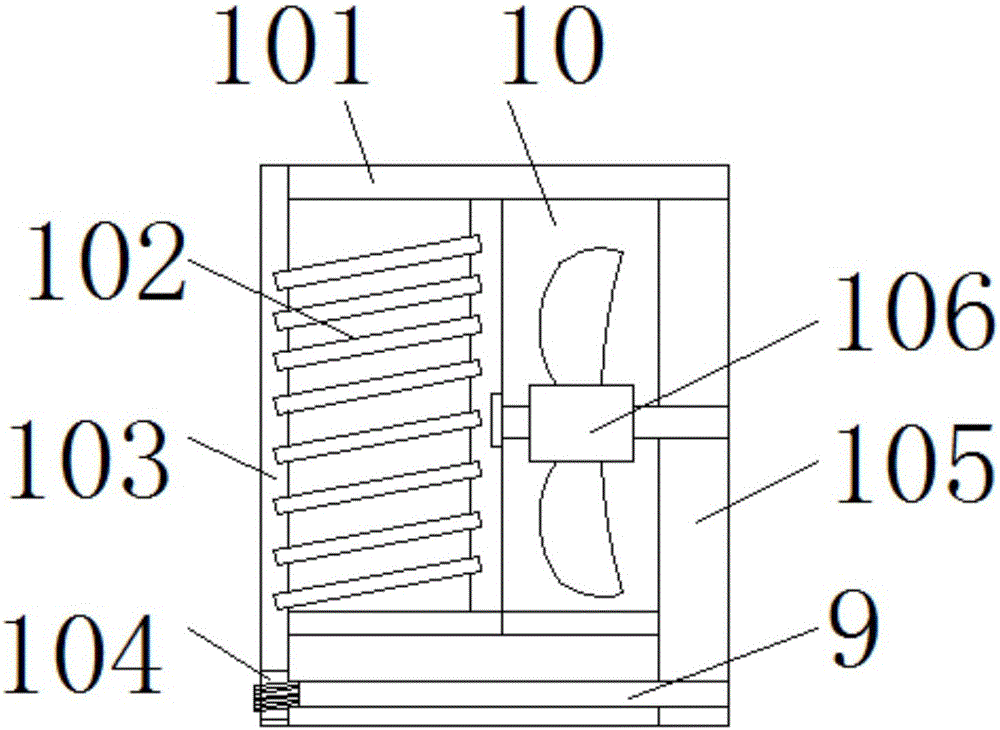

图2为本实用新型结构干燥装置示意图；

图3为本实用新型结构收集装置示意图。

图中：1养殖棚外壳、2蓄水箱、3支撑板、4增压泵、5第一抽水管、6积水盖、7积水箱、8喷嘴、9第二抽水管、10干燥装置、101防水板、102导流板、103前固定板、104喷水固定槽、105后固定板、106螺旋桨、11伺服电机、12收集装置、121液体池、122过滤池、123过滤网、124筛网、125分离杆、13隔离板、14排料口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种便于清洗和降温的养殖棚，包括养殖棚外壳1，养殖棚外壳1底端的内部固定安装有蓄水箱2，蓄水箱2顶端与支撑板3的底端固定连接，支撑板3的顶端倾斜角度为10°，且支撑板3表面设有水流纹，方便支撑板3上表面排泄物和垃圾的清理，支撑板3内腔的一侧固定安装有增压泵4，增压泵4的侧面通过第一抽水管5与积水盖6的顶端固定连接，积水盖6的底端与积水箱7的顶端固定连接，积水箱7的底端与养殖棚外壳1的顶端固定连接，积水箱7的底端与喷嘴8的一端固定连接，喷嘴8固定安装有至少三个，且喷嘴8均匀分布在养殖棚外壳1内部的顶端，通过喷嘴8喷水对棚内进行有效的降温处理，喷嘴8远离积水箱7的一端延伸至养殖棚外壳1顶端的内部，增压泵4的侧面固定安装有第二抽水管9，且第二抽水管9的一端贯穿并延伸至干燥装置10侧面的外部，对支撑板3上表面进行喷水冲洗，干燥装置10包括防水板101，防水板101的底端固定安装有导流板102，通过导流板102将风导向支撑板3的上表面，导流板102的一端与前固定板103的侧面固定套接，前固定板103的底端开设有喷水固定槽104，通过喷水固定槽104来对第二抽水管9的一端进行有效的固定，防水板101的底端固定安装有远离前固定板103一侧的后固定板105，后固定板105的内侧活动安装有螺旋桨106，螺旋桨106的轴心处与伺服电机11的输出轴固定套接，干燥装置10的侧面与伺服电机11的输出轴活动套接，伺服电机11的侧面与养殖棚外壳1的侧面固定连接，养殖棚外壳1远离伺服电机11一侧的底端固定安装有收集装置12，收集装置12包括液体池121，液体池121的顶端固定安装有过滤池122，过滤池122的底端固定安装有过滤网123，通过过滤网123将排泄物进行有效的固液分离，便于农作物的分类浇灌,从而提高了养殖棚的实用性，过滤池122的顶端固定安装有筛网124，筛网124的内部固定安装有分离杆125，防止其他物质进入收集装置12中，收集装置12的上方固定安装有隔离板13，隔离板13的两端分别与养殖棚外壳1的侧面和支撑板3的顶部固定套接，隔离板13侧面的底部开设有排料口14。

工作原理：使用时，打开增压泵4，通过第二抽水管9将蓄水箱2中水进行高压喷射来对支撑板3的表面进行冲洗，然后通过收集装置12对冲洗的污水和排泄物进行收集，便于农作物的浇灌，然后通过伺服电机11带动螺旋桨106转动，然后通过导流板102将风导向支撑板3的表面进行干燥处理，再通过第一抽水管5将水导入积水箱7中由喷嘴8喷洒来对棚内进行有效的降温。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
