一种隔断分组式横向通风系统的支风道套头结构的制作方法

本实用新型涉及粮仓通风系统技术领域，具体涉及一种隔断分组式横向通风系统的支风道套头结构。

背景技术：

储备粮是关系国家安危、百姓安居乐业的重要基础物质。粮食储藏只有在符合一定温、湿、气环境条件下，才能长期安全储存，保持粮食的活力和食用品质。目前，调整粮堆温、湿、气等储藏因子的手段，主要依靠外界气流垂直或横向穿过粮堆的储粮机械通风技术。横向通风技术是近年来，在克服垂直通风技术存在的储备粮轮换物流效能低、日常保管劳动量大、使用维护成本高等缺点的基础上，为国家新增粮食储备和推动粮食仓储技术的转型升级而研发。

目前，安装于仓房地坪与墙体上的横向通风系统主风道，未实施分组或分段式的隔断设计，通风作业存在多风机通过主风道直接并连的连通方式，增加了通风能耗，并且存在烧毁风机引起粮堆火灾的安全隐患；未分组式的隔断设计，不能实现大粮堆垂直或水平层面上的分区环流熏蒸和气调等精确控制的储粮工艺作业需要。

技术实现要素：

本实用新型的目的是提供一种能够解决现有技术中存在的问题，通过在隔断的相邻两组通风管道组的支风道上设置连接管，从而可以使不同的通风管道组可以实现垂直或水平层面上不同的储粮工艺作业需要，且其制作成本较低，安装维修方便，同时占用空间小的隔断分组式横向通风系统的支风道套头结构。

为了解决背景技术所存在的问题，本实用新型采用以下技术方案：一种隔断分组式横向通风系统的支风道套头结构，包括至少两组通风管道组，所述每组通风管道组包括安装在仓房地坪与墙体结合处的主风道和与所述主风道相竖直连通的若干根支风道，所述若干根支风道间隔设置，所述相邻两组通风管道组之间设有连接管，所述连接管的两端部分别与所述支风道的顶部套接；所述连接管包括第一竖直管、第一弯头、第二竖直管、第二弯头和横管，所述第一竖直管和第二竖直管的一端均与所述支风道的顶部套接，所述第一竖直管的另一端与所述第一弯头的一端连接，所述第二竖直管的另一端与所述第二弯头的一端连接，所述第一弯头与第二弯头之间连接有横管。

进一步地，所述横管上设有阀门。

进一步地，所述连接管的长度为相邻两组通风管道组之间支风道的间距或仓房大门的间距。

进一步地，所述相邻两组通风管道组之间支风道的截面呈U型状。

进一步地，所述相邻两组通风管道组的主风道之间设置有主风道隔断。

进一步地，所述每组通风管道组的主风道上设置有气流通风孔。

本实用新型具有以下有益效果：本实用新型所述的一种隔断分组式横向通风系统的支风道套头结构，包括至少两组通风管道组，所述每组通风管道组包括安装在墙体上的主风道和与所述主风道相竖直连通的若干根支风道，其中，所述相邻两组通风管道组之间设有连接管，所述连接管的两端部分别与所述支风道的顶部套接；本实用新型采用上述结构，通过在相邻两组通风管道组的支风道上设置连接管，从而可以使不同的通风管道组可以实现垂直或水平层面上不同的储粮工艺作业需要，且其制作成本较低，安装维修方便，同时占用空间小。另外，该隔断分组式横向通风系统的支风道套头结构设计合理，结构简单，安装简易，强度高，稳定性强，通风效果好，易于推广和使用。

附图说明

图1为本实用新型的结构示意图。

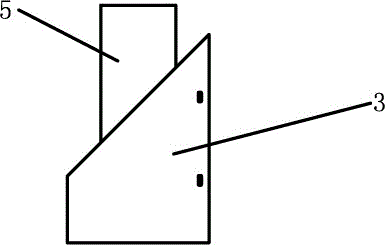

图2为本实用新型中支风道套头的结构示意图。

图3为本实用新型横向通风系统的整体结构示意图。

具体实施方式

参照图1、图2、图3，本具体实施方式采用以下技术方案：一种隔断分组式横向通风系统的支风道套头结构，包括至少两组通风管道组1，所述每组通风管道组1包括摆放或安装在仓房地坪与墙体结合处或直接安装在墙体上的主风道2和与所述主风道2相连通的若干根支风道3，所述若干根支风道3间隔设置，其中，所述每组通风管道组1的主风道2上设置有气流通风孔12，这样可进一步提高主风道2上的通风效果；所述相邻两组通风管道组1之间设有连接管4，所述连接管4的两端部分别与所述支风道3的顶部套接；所述连接管4包括第一竖直管5、第一弯头6、第二竖直管7、第二弯头8和横管9，所述第一竖直管5和第二竖直管7的一端均与所述支风道3顶部的倾斜面套接，所述第一竖直管5的另一端与所述第一弯头6的一端连接，所述第二竖直管7的另一端与所述第二弯头8的一端连接，所述第一弯头6与第二弯头8之间连接有横管9，其中，上述该连接管4可采用镀锌管、PVC等材质分体或整体式制成，即上述的第一竖直管5、第一弯头6、第二竖直管7、第二弯头8和横管9也可成采用一体成型工艺加工完成，这样兼具有灵活性和强度高，稳定性好等优点，同时，在本实施例中，通过在相邻两组通风管道组的支风道上设置连接管，从而可以使不同的通风管道组可以实现垂直层面上不同的储粮工艺作业需要，且其制作成本较低，安装维修方便，同时占用空间小。

具体的，所述横管9上设有阀门10，通过该阀门10可实现相邻两组通风管道组的打开与隔断，满足实际使用需要。

具体的，所述连接管4的长度为相邻两组通风管道组1之间支风道3的间距或仓房大门的间距，这样可根据具体实际情况而布置连接管4的长度，制造方便，便于加工。

具体的，所述相邻两组通风管道组1之间支风道3的截面呈U形状，并开设有直冲孔或桥式孔，这样首先提高了通风效果，其次具有强度高，稳定性好等优点，同时还具有占用空间小、制造成本低等优点。

具体的，所述相邻两组通风管道组1的主风道2之间设置有主风道隔断11，或两组通风管道组分离式设计，且主风道隔断11可线控或电控设开关门，这样有效解决了粮堆垂直分区和水平分区的局部精准控制储粮参数的难题，解决了通过主风道直接并连引起通风能耗增大、通风降温效率降低、易引起风机烧毁等安全隐患。

综上所述，该改进型隔断分组式横向通风系统的支风道套头结构，通过在相邻两组通风管道组的支风道上设置连接管，从而使得不同的通风管道组可自由实现粮堆垂直分区谷冷、熏蒸杀虫等不同的作业，实现精准控制粮堆局部参数，降低储粮成本和通风能耗。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其他修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
