一种线路检修绝缘剪的制作方法

本实用新型涉及电力维护技术领域，具体是一种线路检修绝缘剪。

背景技术：

为保证输电线路的正常运行，在对输电线路进行检修时，需要对架空电缆下的树枝进行清理。目前，常采用高空绝缘剪清理架空电缆下的树枝，现有的高空绝缘剪主要由绝缘杆和剪刀主体组成，在使用过程中，需要使用者长时间向上托举高空绝缘剪到待清理树枝处，使用者的劳动强度大，工作效率低。

技术实现要素：

本实用新型的目的在于提供一种线路检修绝缘剪，它能够对架空电缆下的树枝有效清理，能够降低使用者的劳动强度，能够提高工作效率。

本实用新型为实现上述目的，通过以下技术方案实现：

一种线路检修绝缘剪，包括支撑架，所述支撑架的顶部设置第一支撑座，所述第一支撑座与支撑架转动连接，所述第一支撑座上设置绝缘筒，所述绝缘筒与第一支撑座铰接，所述绝缘筒的一端设置绝缘支架，所述绝缘支架上设置铰接轴，所述铰接轴上设置两个剪刀体，两个所述剪刀体通过铰接轴铰接，所述剪刀体远离铰接轴的一侧设置支撑臂，所述支撑臂远离剪刀体的一端设置拉杆，所述拉杆与支撑臂铰接，所述绝缘筒内设置绝缘滑块，所述绝缘滑块与绝缘筒滑动连接，所述拉杆远离支撑臂的一端与绝缘滑块铰接，所述绝缘筒上设有与拉杆相适应的条形孔，所述绝缘滑块的底部设置连杆，所述连杆远离绝缘滑块的一端设置凸轮，所述凸轮的边缘与连杆铰接，所述绝缘筒远离绝缘支架的一端设置第二支撑座，所述凸轮与第二支撑座转动连接，所述凸轮远离连杆 的一侧设置摇臂。

所述支撑架包括底座，所述底座上设置伸缩杆，所述伸缩杆上设置调节螺栓。

所述支撑架的底部设置万向轮。

所述绝缘筒远离绝缘支架的一端设置配重块。

所述绝缘筒上设置照射灯。

对比现有技术，本实用新型的有益效果在于：

1、本实用新型的支撑架的顶部设置第一支撑座，所述第一支撑座上设置绝缘筒，支撑架能够在清理树枝时为绝缘筒提供支撑，能够避免使用者长时间向上托举绝缘筒，能够降低使用者的劳动强度。

2、本实用新型的第一支撑座与支撑架转动连接，能够对绝缘筒上剪刀体的方向进行调整，所述绝缘筒与第一支撑座铰接，能够根据需要调整绝缘筒上剪刀体的高度，能够便于将剪刀体调整到待清理树枝处，省时省力，能够便于本实用新型的使用，能够提高工作效率。

3、本实用新型的两个所述剪刀体通过铰接轴铰接，所述剪刀体远离铰接轴的一侧设置支撑臂，所述支撑臂远离剪刀体的一端设置拉杆，所述拉杆远离支撑臂的一端与绝缘滑块铰接，绝缘滑块上移能够使两个剪刀体闭合，能够对架空电缆下的树枝有效清理，绝缘滑块下移能够使两个剪刀体张开，支撑臂能够增大力臂，能够减轻使用者的劳动强度。

4、本实用新型的连杆远离绝缘滑块的一端设置凸轮，所述凸轮与第二支撑座转动连接，所述凸轮远离连杆的一侧设置摇臂，拨动摇臂能够带动凸轮转动，凸轮转动能够带动绝缘滑块上下移动，能够完成两个剪刀体的闭合或张开，能够便于本实用新型的使用。

5、所述支撑架包括底座，所述底座上设置伸缩杆，所述伸缩杆上设置调节螺栓，能够根据需要对支撑架的高度进行调节，能够便于不同使用者的使用。

6、所述支撑架的底部设置万向轮，能够便于本实用新型的移动。

7、所述绝缘筒远离绝缘支架的一端设置配重块，能够便于绝缘筒上剪刀体的上扬，能够便于绝缘筒上剪刀体的高度的调节，能够便于本实用新型的使用。

8、所述绝缘筒上设置照射灯，能够在夜间使用时提供照明，能够在夜间正常使用。

附图说明

附图1是实施例1中本实用新型的结构示意图；

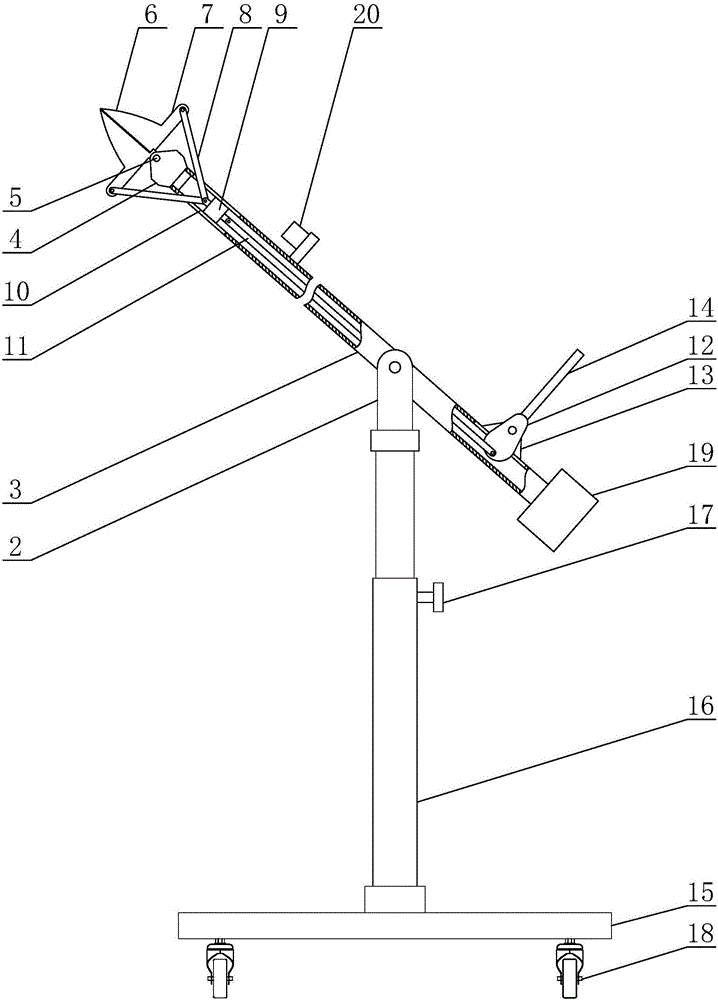

附图2是实施例2中本实用新型的结构示意图。

附图中标号：1、支撑架；2、第一支撑座；3、绝缘筒；4、绝缘支架；5、铰接轴；6、剪刀体；7、支撑臂；8、拉杆；9、绝缘滑块；10、条形孔；11、连杆；12、凸轮；13、第二支撑座；14、摇臂；15、底座；16、伸缩杆；17、调节螺栓；18、万向轮；19、配重块；20、照射灯。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

本实用新型所述是一种线路检修绝缘剪，包括支撑架1，支撑架能够在清理树枝时为绝缘筒提供支撑，能够避免使用者长时间向上托举绝缘筒，能够降低使用者的劳动强度。所述支撑架1的顶部设置第一支撑座2，所述第一支撑座2与支撑架1转动连接，能够对绝缘筒上剪刀体的方向进行调整。所述第一支撑 座2上设置绝缘筒3，所述绝缘筒3与第一支撑座2铰接，能够根据需要调整绝缘筒上剪刀体的高度，能够便于将剪刀体调整到待清理树枝处，省时省力，能够便于本实用新型的使用，能够提高工作效率。所述绝缘筒3的一端设置绝缘支架4，所述绝缘支架4上设置铰接轴5，所述铰接轴5上设置两个剪刀体6，两个所述剪刀体6通过铰接轴5铰接，所述剪刀体6远离铰接轴5的一侧设置支撑臂7，所述支撑臂7远离剪刀体6的一端设置拉杆8，所述拉杆8与支撑臂7铰接，所述绝缘筒3内设置绝缘滑块9，所述绝缘滑块9与绝缘筒3滑动连接，所述拉杆8远离支撑臂7的一端与绝缘滑块9铰接，绝缘滑块上移能够使两个剪刀体闭合，能够对架空电缆下的树枝有效清理，绝缘滑块下移能够使两个剪刀体张开，支撑臂能够增大力臂，能够减轻使用者的劳动强度。所述绝缘筒3上设有与拉杆8相适应的条形孔10，所述绝缘滑块9的底部设置连杆11，所述连杆11远离绝缘滑块9的一端设置凸轮12，所述凸轮12的边缘与连杆11铰接，所述绝缘筒3远离绝缘支架4的一端设置第二支撑座13，所述凸轮12与第二支撑座13转动连接，所述凸轮12远离连杆11的一侧设置摇臂14，拨动摇臂能够带动凸轮转动，凸轮转动能够带动绝缘滑块上下移动，能够完成两个剪刀体的闭合或张开，能够便于本实用新型的使用。

本实用新型在使用中，可根据需要转动第一支撑座或绝缘筒，将剪刀体调整到待清理树枝处，向上拨动摇臂能够绝缘滑块上移，绝缘滑块上移能够使剪刀体闭合，向下拨动摇臂能够使剪刀体张开。

为了便于不同使用者的使用，所述支撑架1包括底座15，所述底座15上设置伸缩杆16，所述伸缩杆16上设置调节螺栓17，能够根据需要对支撑架的高度进行调节，能够便于不同使用者的使用。

为了便于本实用新型的移动，所述支撑架1的底部设置万向轮18，能够便 于本实用新型的移动。

为了便于本实用新型的使用，所述绝缘筒3远离绝缘支架4的一端设置配重块19，能够便于绝缘筒上剪刀体的上扬，能够便于绝缘筒上剪刀体的高度的调节，能够便于本实用新型的使用。

为了在夜间正常使用，所述绝缘筒3上设置照射灯20，能够在夜间使用时提供照明，能够在夜间正常使用。

实施例1：本实用新型所述是一种线路检修绝缘剪，包括支撑架，支撑架能够在清理树枝时为绝缘筒提供支撑，能够避免使用者长时间向上托举绝缘筒，能够降低使用者的劳动强度。所述支撑架的顶部设置第一支撑座，所述第一支撑座与支撑架转动连接，能够对绝缘筒上剪刀体的方向进行调整。所述第一支撑座上设置绝缘筒，所述绝缘筒通过铰接轴与第一支撑座铰接，能够根据需要调整绝缘筒上剪刀体的高度，能够便于将剪刀体调整到待清理树枝处，省时省力，能够便于本实用新型的使用，能够提高工作效率。所述绝缘筒的一端设置绝缘支架，绝缘支架通过螺栓与绝缘筒连接，所述绝缘支架上设置铰接轴，所述铰接轴上设置两个剪刀体，两个所述剪刀体通过铰接轴铰接，所述剪刀体远离铰接轴的一侧设置支撑臂，所述支撑臂远离剪刀体的一端设置拉杆，所述拉杆通过铰接件与支撑臂铰接，所述绝缘筒内设置绝缘滑块，所述绝缘滑块与绝缘筒滑动连接，所述拉杆远离支撑臂的一端与绝缘滑块铰接，绝缘滑块上移能够使两个剪刀体闭合，能够对架空电缆下的树枝有效清理，绝缘滑块下移能够使两个剪刀体张开，支撑臂能够增大力臂，能够减轻使用者的劳动强度。所述绝缘筒上设有与拉杆相适应的条形孔，所述绝缘滑块的底部设置连杆，所述连杆远离绝缘滑块的一端设置凸轮，所述凸轮的边缘与连杆铰接，所述绝缘筒远离绝缘支架的一端设置第二支撑座，所述凸轮与第二支撑座转动连接，所述凸 轮远离连杆的一侧设置摇臂，拨动摇臂能够带动凸轮转动，凸轮转动能够带动绝缘滑块上下移动，能够完成两个剪刀体的闭合或张开，能够便于本实用新型的使用。所述绝缘筒远离绝缘支架的一端设置配重块，能够便于绝缘筒上剪刀体的上扬，能够便于绝缘筒上剪刀体的高度的调节，能够便于本实用新型的使用。

实施例2：本实用新型所述是一种线路检修绝缘剪，包括支撑架，支撑架能够在清理树枝时为绝缘筒提供支撑，能够避免使用者长时间向上托举绝缘筒，能够降低使用者的劳动强度。所述支撑架包括底座，所述底座上设置伸缩杆，所述伸缩杆上设置调节螺栓，能够根据需要对支撑架的高度进行调节，能够便于不同使用者的使用。所述底座上安装万向轮，能够便于本实用新型的移动。所述支撑架的顶部设置第一支撑座，所述第一支撑座与支撑架转动连接，能够对绝缘筒上剪刀体的方向进行调整。所述第一支撑座上设置绝缘筒，所述绝缘筒通过铰接轴与第一支撑座铰接，能够根据需要调整绝缘筒上剪刀体的高度，能够便于将剪刀体调整到待清理树枝处，省时省力，能够便于本实用新型的使用，能够提高工作效率。所述绝缘筒上安装照射灯，能够在夜间使用时提供照明，能够在夜间正常使用。所述绝缘筒的一端设置绝缘支架，绝缘支架通过螺栓与绝缘筒连接，所述绝缘支架上设置铰接轴，所述铰接轴上设置两个剪刀体，两个所述剪刀体通过铰接轴铰接，所述剪刀体远离铰接轴的一侧设置支撑臂，所述支撑臂远离剪刀体的一端设置拉杆，所述拉杆通过铰接件与支撑臂铰接，所述绝缘筒内设置绝缘滑块，所述绝缘滑块与绝缘筒滑动连接，所述拉杆远离支撑臂的一端与绝缘滑块铰接，绝缘滑块上移能够使两个剪刀体闭合，能够对架空电缆下的树枝有效清理，绝缘滑块下移能够使两个剪刀体张开，支撑臂能够增大力臂，能够减轻使用者的劳动强度。所述绝缘筒上设有与拉杆相适应的 条形孔，所述绝缘滑块的底部设置连杆，所述连杆远离绝缘滑块的一端设置凸轮，所述凸轮的边缘与连杆铰接，所述绝缘筒远离绝缘支架的一端设置第二支撑座，所述凸轮与第二支撑座转动连接，所述凸轮远离连杆的一侧设置摇臂，拨动摇臂能够带动凸轮转动，凸轮转动能够带动绝缘滑块上下移动，能够完成两个剪刀体的闭合或张开，能够便于本实用新型的使用。所述绝缘筒远离绝缘支架的一端设置配重块，能够便于绝缘筒上剪刀体的上扬，能够便于绝缘筒上剪刀体的高度的调节，能够便于本实用新型的使用。
