一种增强通风性能的新型鹅舍结构的制作方法

本实用新型涉及新型鹅舍结构，具体为一种增强通风性能的新型鹅舍结构。

背景技术：

近年来常规鹅舍内采用湿帘-风机负压通风模式，湿帘风机通风降温系统原理是当舍内需要通风降温时，启动风机，将鹅舍内的空气强制抽出，造成负压；同时，水泵将水打在湿帘墙上，室外空气被负压吸入室内时，以一定的速度从湿帘的缝隙穿过，导致水分蒸发、降温，冷空气流进鹅舍，吸收室内热量后，经风扇排出，从而达到通风降温目的。通风换气不仅可以在高温的夏季通过加大气流促使畜体的散热使其感到舒适，以缓解高温对家畜的不良影响，还可以排除畜舍中的污浊空气、尘埃、微生物和有毒有害气体，防止畜舍内潮湿，保障舍内空气清新，改善畜禽舍的环境质量。由于湿帘与风机的高度要高于鹅舍内鹅的高度，大量气流扩散于上空，使得鹅舍内通风降温效率下降，气流通过鹅体表面较少。介于以上鹅舍内存在的问题，为了提高鹅舍内部通风降温效率，提出来安装多个高度及倾斜角度一致且可调节的等间距卷膜结构，机械通风时将卷膜下拉，从湿帘处进入的气流由于受到卷膜阻挡其流向发生改变，更多的气流从卷帘下方流过，使得鹅体表面温度能得到最快的降低且舍内鹅周围气流增大，其通风降温效率提高。

技术实现要素：

本实用新型的目的在于：针对上述现有技术存在的问题，提供一种增强通风性能的新型鹅舍结构。

技术方案：

一种增强通风性能的新型鹅舍结构，该新型鹅舍在常规的鹅舍结构基础上，在鹅舍主梁上安装相同高度及倾斜角度一致的多个等间距可拉伸卷膜，卷膜可根据季节的变换及鹅舍内环境要求调节不同高度及倾斜角度，也可收起。

所述主梁与卷膜通过电动卷膜器将二者连接。

所述主梁等间距分布于鹅舍内，并且使用薄膜将主梁全部封闭。

所述卷膜安装于主梁的下端。

所述卷膜在安装时与主梁竖直方向上有一定倾斜角度。

所述卷膜采用厚度为0.25mm白色PET薄膜。

有益效果：

(1)添加的卷膜结构，与常规鹅舍相比通风、降温性能更优；

(2)等间距安装卷膜结构，使得舍内气流分布更均匀；

(3)卷膜结构安装方便、见效快、使用周期长；

(4)卷膜的材料造价低廉，节约资源，经济实用；

(5)可以减少常规鹅舍风机的安装数量，节约成本。

附图说明

下面结合附图对本实用新型作进一步的说明。

图1为本实用新型的剖面图。

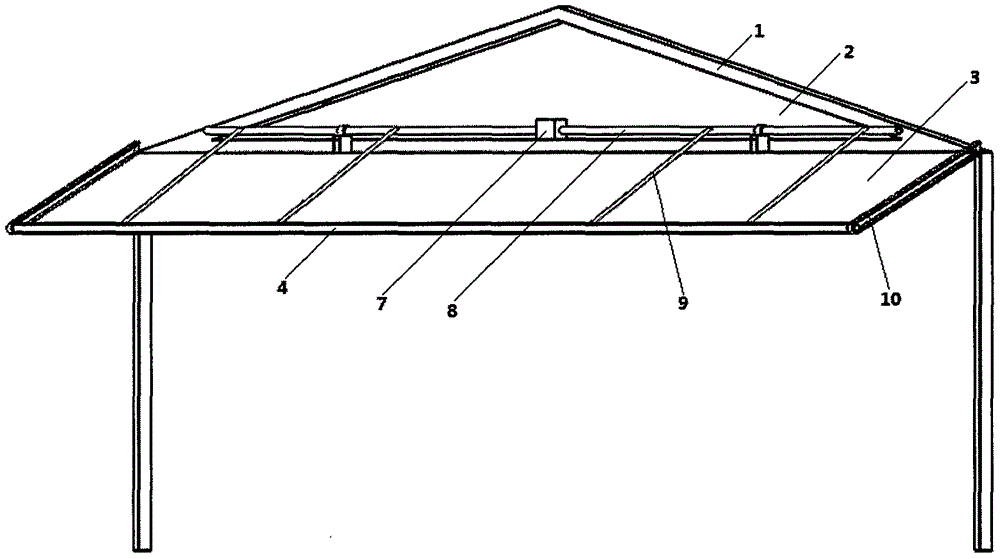

图2为本实用新型卷膜安装结构示意图。

图3为本实用新型与常规鹅舍内在距地面0.5米高度气流速度趋势对比图。

(鹅舍内布点：在距离地面0.5米高度，纵向位置从风机到湿帘处等间距布置十个点，横向位置均布三个点，每个点重复测量三次，取每个横向位置处三个测点的均值作为该处气流速度平均值，则鹅舍内气流速度趋势图如图3)。

附图标记说明：1：主梁，2：薄膜，3：卷膜，4：卷膜连杆，5：风机，6：湿帘，7：电动卷膜器，8：卷膜旋转连杆，9：卷膜缠带，10：导槽。

具体实施方式

实施例一

本实施例的一种增强通风性能的新型鹅舍结构，如图1和图2所示，鹅舍两侧分别安装有风机5和湿帘6以及鹅舍内部等间距分布的主梁1，使用薄膜2 将主梁1封闭起来，在主梁1的下端位于中间位置安装电动卷膜器7，同时将电动卷膜器7的卷膜旋转连杆8两端固定，使用扁铁将卷膜3固定在主梁1的下端，用多个固膜卡箍将卷膜3末端与卷膜连杆4固定，并且使用卷膜缠带9一端缠绕在卷膜旋转连杆8上，另一端绕过卷膜连杆4固定，同时将卷膜连杆4两端分别放在倾斜一定角度的导槽10中，确保卷膜3收起和释放的路径。

当舍内需要机械通风时，按下电动卷膜器7开关按钮，带动卷膜旋转连杆8开始转动，卷膜缠带9开始释放卷膜连杆4，从而带动卷膜3沿着倾斜的导槽10释放卷膜至底端。然后开启风机5，室外空气由于负压作用通过湿帘6处进入舍内，由于倾斜一定角度的卷膜3阻碍气流流向，使得原本位于上方的大部分气流会沿着卷膜3的导向从卷膜3以下位置流过，从而增强鹅舍下方的通风，且卷膜3等间距安装模式，其气流分布较常规鹅舍更均匀。

除上述实施例外，本实用新型还可以有其他实施方式。凡采用等同替换或等效变换形成的技术方案，均落在本实用新型要求的保护范围。
