双孔保温饮水槽的制作方法

本实用新型涉及一种家庭庄园饲养牲畜使用的饮水槽，具体是指双孔保温饮水槽。

背景技术：

现代家庭庄园中都会饲养牲畜，如马、牛、羊、狗等，这些牲畜在饲养过程中需要喂食和饮水，特别是用于饮水的饮水槽，大多采用砖木结构砌造而成，建造不易、清理打扫麻烦；随着滚塑工艺的发展，滚塑制品因具有防腐耐用、质量轻便、清理容易等优点而广受用户欢迎，很多产品也都已经采用滚塑产品来进行代替，传统的饮水槽也受到影响而使用滚塑饮水槽，但是这类饮水槽结构设计简陋，只是一个敞口的槽体结构，或者更好点结构就是在槽体顶部设置封闭的、带饮水孔的上盖，来保证槽体内的饮水清洁，但是槽体内的充水或放水却非常麻烦，必须管道直接放置在槽体内给予充放，既麻烦又容易影响饮水清洁；另外，现有饮水槽内的饮水都是无法保温的，容易随着时间流逝而急速降温，难以保证牲畜较长时间的饮用。

技术实现要素：

本实用新型所要解决的技术问题在于克服现有技术的缺陷而提供一种充放水快速方便、不影响饮水清洁、能够较长时间保持饮水温度的双孔保温饮水槽。

本实用新型的技术问题通过以下技术方案实现：

一种双孔保温饮水槽，包括槽体、封闭安装在槽体顶部的上盖、设置在上盖上并连通槽体内的饮水孔和设置在槽体内并受浮力封堵饮水孔的封口球，所述的槽体中部内侧壁设有独立的进水腔，该进水腔底部连通槽体内，顶部设有进水口和管路安装口，所述的上盖内表面设有盖合在所述进水腔顶部的内凹槽，该内凹槽的一端终止于上盖中部，另一端由上盖侧部贯穿。

所述的槽体底部设有连通槽体内的放水口，该放水口内设置放水堵头。

所述的槽体侧壁和底部均为中空双层壁，其内填充保温材料。

所述的饮水孔为上小下大的倒扣碗状孔。

所述的上盖顶面设有由内凹槽向上拱起而形成的凸筋。

所述的饮水孔为双饮水孔，该双饮水孔分别设置在凸筋两侧。

所述的槽体呈矩形状，在槽体的矩形四角处设有地脚螺栓孔。

所述的上盖上设有多个用于固定连接槽体的锁紧螺栓孔。

与现有技术相比，本实用新型主要是在槽体中部内侧壁设有独立的进水腔，上盖内表面设有盖合在进水腔顶部的内凹槽，充水时只需将管道穿入内凹槽并接通至进水腔顶部的进水口和管路安装口即可给予槽体内充水，而放水时可由槽体底部的放水口快速排水，充放水快速方便、又不影响饮水清洁；另外，槽体侧壁和底壁均设为内充保温材料的中空双层壁，可有效延长槽体内的饮水温度，方便牲畜饮用合适温度的饮水。

附图说明

图1为本实用新型的结构示意图。

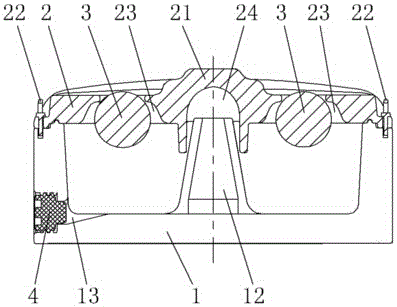

图2为图1的A—A剖视图。

图3为图2的左视图。

图4为图1的立体图。

图5为图1的立体分解图。

具体实施方式

下面将按上述附图对本实用新型实施例再作详细说明。

如图1~图5所示，1.槽体、11.地脚螺栓孔、12.进水腔、13.放水口、14.进水口、15.管路安装口、2.上盖、21.凸筋、22.锁紧螺栓、23.饮水孔、24.内凹槽、25.锁紧螺栓孔、3.封口球、4.放水堵头。

双孔保温饮水槽，如图4所示，它是一种用于现代家庭庄园中供饲养的马、牛、羊、狗等牲畜饮水的饮水器具，整体采用滚塑制作而成，故重量轻、移动方便、质量可靠，其结构包括一个矩形状，具体是长方体状的槽体1，槽体为顶部敞口结构，槽体四面侧壁和底壁均设为中空双层壁，其内填充保温材料，可用于延长槽体内的饮水温度，使饮水能够保持最合适的水温，更适合牲畜饮用。

所述槽体1的长方体四角处设有地脚螺栓孔11，可通过地脚螺栓将槽体1固定安装在合适的地面上；所述的槽体1顶部设有上盖2，该上盖通过多颗锁紧螺栓22穿过预设的锁紧螺栓孔25而与槽体1作固定连接，从而将整个槽体1内的饮水给予封闭。

所述的槽体1中部内侧壁设有独立的进水腔12，该进水腔底部连通槽体1内，顶部设有进水口14和管路安装口15，同时还在上盖2内表面设有盖合在进水腔12顶部的内凹槽24，该内凹槽的一端终止于上盖2中部，另一端由上盖2侧部贯穿；因此，只需将水源管道穿入内凹槽24并接通至进水腔12顶部的进水口14和管路安装口15即可给予槽体1内充水，从而减少直接充水而对槽体1内饮水的清洁造成影响。

所述的槽体1底部设有连通槽体内的放水口13，该放水口内设置放水堵头4，故只需使用放水堵头即可蓄水或将槽体1内的饮水快速排放干净。

所述的上盖2顶面设有由内凹槽24向上拱起而形成的凸筋21，在凸筋的两侧分别设有一个饮水孔23，从而使得上盖2上形成双饮水孔结构，该双饮水孔均连通槽体1内，每个饮水孔23均为上小下大的倒扣碗状孔，则槽体内还需设置受浮力作用而封堵饮水孔23的封口球3，故牲畜只需向下顶开封口球3即可快速饮水，不饮水时，受浮力作用下，该封口球3又会重新封堵饮水23孔。

整个上盖2上设计的凸筋21和双饮水孔位置如图1所示与人脸十分相似，即凸筋21类似于鼻子，双饮水孔类似于眼眶，外形非常有趣。

以上所述仅是本实用新型的具体实施例，本领域技术人员应当理解，与本实用新型类似结构的设计，都应该包含在本实用新型的保护范围之内。
