一种家猪用喂食装置的制作方法

本实用新型涉及家禽饲养设备技术领域，特别是涉及一种家猪用喂食装置。

背景技术：

现有的家猪饲养方式一般采用圈养方式，食料一般为泔水，而喂食装置一般是顶部开口的长形食槽，这种食槽在加料时由于猪只会争抢且猪头在加料路径上，使得泔水直接打在猪头上，继而会落在猪圈地面上而影响猪圈地面的干净度。同时由于食槽容量有限，需要频繁多次向其内加料。

技术实现要素：

为克服现有技术存在的技术缺陷，本实用新型提供一种家猪用喂食装置，可减少人工加料次数，且加料时不会落在猪只或地面上，可保证各猪只进食充足。

本实用新型采用的技术解决方案是：

一种家猪用喂食装置，包括喂食底座及设置在喂食底座上方的储料上室，所述喂食底座内设有多个出料通道，各出料通道的一端贯通至储料上室，另一端向前延伸形成供单只猪食用的喂食槽，各喂食槽沿喂食底座长度方向间隔设置且分别位于喂食底座的正面，且各出料通道内分别具有直角转向段，所述直角转向段的横向段与喂食槽底部相连通，所述直角转向段的竖向段相对横向段向上延伸设置且其内设有可随喂食槽液面变化而封堵或导通竖向段的浮球。

优选地，所述储料上室顶部具有加料口，且其内设有搅拌机构，所述搅拌机构与设置在储料上室上的驱动电机传动连接。

优选地，所述竖向段与横向段相接位置处设有浮动室，所述浮球可上下浮动设置在浮动室内，所述浮球的直径小于所述直角转向段的横向段内端的纵向高度且大于横向段内端的横向宽度。

本实用新型的有益效果：由于在喂食底座正面长度方向间隔设有多个可供单只猪进食的喂食槽，可避免多只猪挤堆在一起，又由于出料通道内设有直角转向段，直角转向段内设有可随喂食槽液面变化而封堵或导通竖向段的浮球，如此实现当喂食槽内的料液减少后浮球打开竖向段而向喂食槽内补充供料，当喂食槽内的料液达到预设高度后浮球封堵竖向段而停止向喂食槽内补充供料，使得猪只进食充足，利于成长。

附图说明

图1为本实用新型喂食装置正面视图。

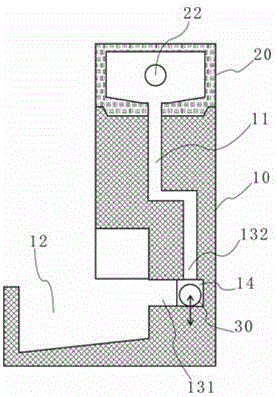

图2为本实用新型剖视图。

图3为本实用新型浮球与横向段大小关系图。

附图标记说明：

10、喂食底座；11、出料通道；12、喂食槽；131、横向段；132、竖向段；14、浮动室；20、储料上室；21、搅拌机构；22、驱动电机；30、浮球。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-3所示，本实施例提供一种家猪用喂食装置，包括喂食底座10及设置在喂食底座10上方的储料上室20，所述喂食底座10内设有多个出料通道11，各出料通道11的一端贯通至储料上室20，另一端向前延伸形成供单只猪食用的喂食槽12，各喂食槽12沿喂食底座10长度方向间隔设置且分别位于喂食底座10的正面，且各出料通道11内分别具有直角转向段，所述直角转向段的横向段131与喂食槽12底部相连通，所述直角转向段的竖向段132相对横向段131向上延伸设置且其内设有可随喂食槽12液面变化而封堵或导通竖向段132的浮球30。

在本实施例中，所述储料上室20顶部具有加料口，且其内设有搅拌机构21，所述搅拌机构21与设置在储料上室20上的驱动电机22传动连接。

在本实施例中，所述竖向段132与横向段131相接位置处设有浮动室14，所述浮球30可上下浮动设置在浮动室14内，所述浮球30的直径小于所述直角转向段的横向段131内端的纵向高度且大于横向段131内端的横向宽度。

本实用新型不局限于上述最佳实施方式，任何人应该得知在本实用新型的启示下作出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。
