一种用于室内鱼池的可变径清污器的制作方法

本实用新型涉及鱼类养殖技术领域，尤其涉及一种用于室内鱼池的可变径清污器。

背景技术：

室内养殖鱼池是指在室内，利用塑料桶作为鱼类养殖场所，有统一的加热设备、排水设备和净水设备等，在水产养殖领域是一种常见的渔业设施，因其具有养殖效果好等诸多优点，而被广泛地应用于工厂化养殖、鱼类越冬和苗种繁育等。

在养殖过程中，鱼池内会产生大量的垃圾，包括食物残渣和鱼的排泄物等，为了保证鱼池内的清洁，现有技术中公开了相应的垃圾处理技术，如中国专利号为“201320056097.9”的现有技术在2013年8月7日公开了一种能够自动集污、排污的室内养殖鱼池，其技术方案包括主池体与副池体，副池体的池底低于主池体的池底，在主池体的池底与副池体的池壁之间通过连通管进行连接，在副池体内设有排污管与回流竖管，排污管的进口端位于副池体的池底位置，排污管的出口端位于副池体的外部，在副池体内设有支撑架，在支撑架上方的副池体内设有污染物拦截网片，所述回流竖管的进口端位于污染物拦截网片上方的副池体内，在回流竖管的中段上连接有回流横管，回流横管的出口端位于主池体内，在靠近污染物拦截网片的回流竖管内设有充氧气头。但在实际使用过程中，虽然大部分的食物残渣和排泄物等污物会在重力的作用下自动沉淀到鱼池底部，从而被排出，但也有小部分污物与其它杂质形成的混合物会粘附到鱼池的内壁上形成粘附层，该粘附层会对鱼池内的水质造成影响，进而影响鱼的健康，因此有必要对鱼池内壁上的粘附层进行清理。目前，通常采用人工手刷的方式清理粘附层，但这种清理方式速度较慢，人工劳动强度大。

技术实现要素：

本实用新型的目的在于解决现有技术中存在的上述问题，提供一种用于室内鱼池的可变径清污器，本实用新型主要解决以下两个技术问题：一是能够一次性清理掉粘附在鱼池内壁上的污物，清理速度更快，清理效果更好；二是能够对不同内径的鱼池进行清污，适用范围广。

为实现上述目的，本实用新型采用的技术方案如下：

一种用于室内鱼池的可变径清污器，其特征在于：包括中空管、滑台、控制杆、弹性环、抹布和连接条，所述中空管管壁的轴心线方向上开设有两条对称的滑道，所述滑台滑动套设在中空管上，所述控制杆螺纹连接在中空管内，且控制杆的下端通过两条滑道与滑台固定连接，所述抹布固定在弹性环的外圈上，所述连接条包括多根上连接条和多根分别与上连接条相对应的下连接条，多根上连接条的一端均活动连接在滑台上，多根上连接条的另一端均活动连接在弹性环的内圈上，多根下连接条的一端均活动连接在中空管的下端，多根下连接条的另一端均活动连接在弹性环的内圈上，且多根上连接条与多根下连接条配合调节弹性环的外径。

所述弹性环的内圈上固定设置有多个用于连接上连接杆和下连接杆的连接头。

所述抹布由多个海绵块组成，海绵块的横截面为梯形结构，多个海绵块间隔固定在弹性环上，且海绵块上外径较小的一端固定在弹性环上。

采用本实用新型的优点在于：

一、本实用新型中，通过多根上连接条与多根下连接条配合，能够调节弹性环的外径，进而使得弹性环上的抹布能够用于对不同内径的鱼池进行清污，增大了清理范围，适应范围更广，利用率更高。控制杆与中空管螺纹连接的结构，使得整个清污器在使用时的稳定性更好。另外，在清污时，由于弹性环的外径与鱼池的内径相适配，因此可一次性清理掉粘附在鱼池内壁上的污物，清理效果更好，清理速度更快。

二、本实用新型中，弹性环的内圈上固定设置有多个用于连接上连接杆和下连接杆的连接头，该结构使得相对应的上连接杆和下连接杆均活动连接在同一连接头上，提升了连接杆对弹性环支撑的稳定性。

三、本实用新型中，抹布由多个海绵块组成，具有清污效果好的优点。海绵块的横截面采用梯形结构，且海绵块上外径较小的一端固定在弹性环上，既不会因弹性环收缩而影响抹布在弹性环上的稳固性，又使得多个海绵块的外表面能够包裹整个弹性环，即能够保证最大化的清污面积。

附图说明

图1为本实用新型的主视结构示意图；

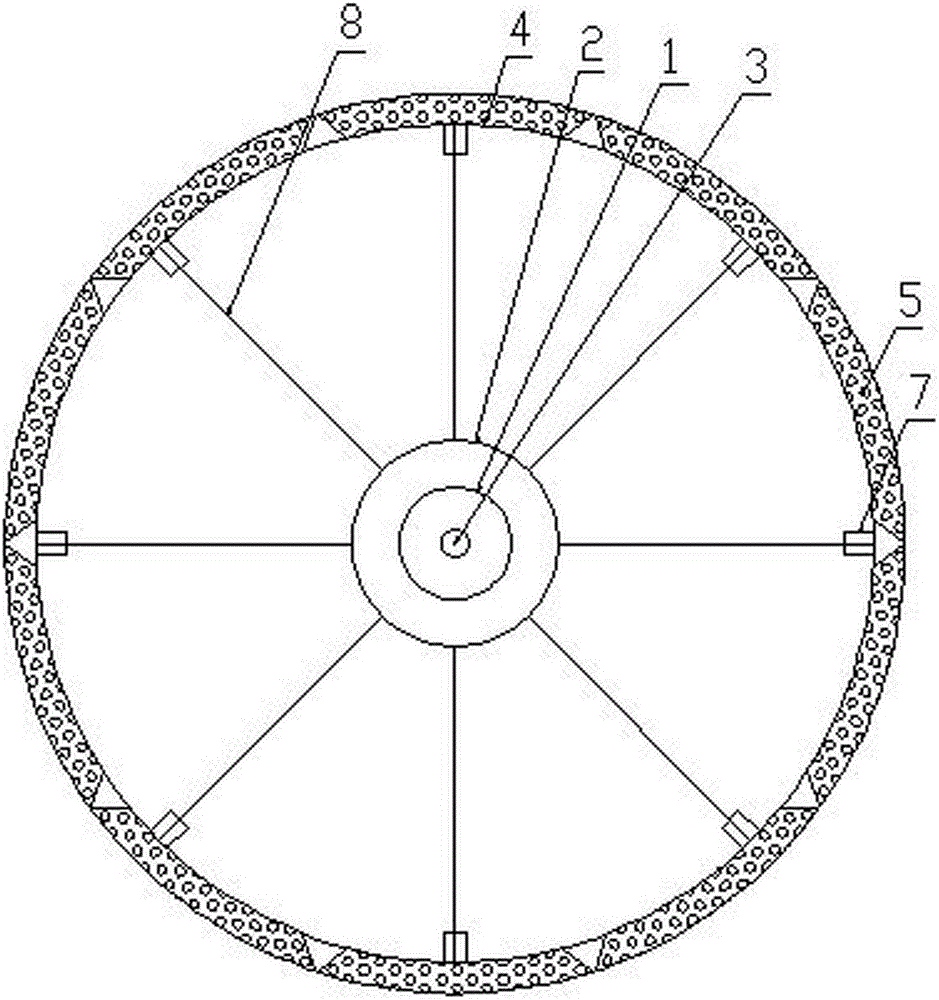

图2为本实用新型的俯视结构示意图；

图中的标记为：1、中空管，2、滑台，3、控制杆，4、弹性环，5、海绵块，6、滑道，7、连接头，8、上连接条，9、下连接条。

具体实施方式

一种用于室内鱼池的可变径清污器，包括中空管1、滑台2、控制杆3、弹性环4、抹布和连接条，所述中空管1管壁的轴心线方向上开设有两条对称的滑道6，所述滑台2为圆柱体结构，滑动套设在中空管1上，所述控制杆3螺纹连接在中空管1内，且控制杆3的下端通过两条滑道6与滑台2固定连接，所述抹布固定在弹性环4的外圈上，所述连接条包括多根上连接条8和多根分别与上连接条8相对应的下连接条9，多根上连接条8的一端均活动连接在滑台2上，多根上连接条8的另一端均活动连接在弹性环4的内圈上，多根下连接条9的一端均活动连接在中空管1的下端，多根下连接条9的另一端均活动连接在弹性环4的内圈上，且多根上连接条8与多根下连接条9配合调节弹性环4的外径。其中，通过调节控制杆3在中空管1内的位置，就能够调节滑台2在中空管1上的位置，进而能够调节弹性环4的张开外径，使得清污器能够用于清理不同内径的鱼池。

本实用新型中，所述弹性环4的内圈上固定设置有多个用于连接上连接杆和下连接杆的连接头7，每一个连接头7都分对称的上部和下部，连接头7的上部与上连接杆的端部活动连接，连接头7的下部与下连接杆的端部活动连接。

本实用新型中，所述抹布由多个海绵块5组成，海绵块5的横截面为梯形结构，多个海绵块5间隔固定在弹性环4上，且海绵块5上外径较小的一端粘接固定在弹性环4上。

本实用新型中，根据鱼池内径大小的不同，上连接杆的数量和下连接杆的数量以能够支撑弹性环4上的抹布稳定清污为佳，海绵块5的厚度、弹性环4的弹性力度和弹性环4的宽度均以能够较好地清理掉鱼池内壁上的粘附物为佳。

本实用新型的使用方法为，手动或自动旋转控制杆3，控制滑台2在中空管1上移动，通过上连接杆和下连接杆配合调节弹性环4的张开内径，直至与待清污鱼池的内径相适配。将清污器放入鱼池上端，弹性环4上的海绵与鱼池内壁紧密接触，再手动或自动控制清污器从上向下移动，这样一次性就可将鱼池内壁上的粘附物清理干净。本实用新型主要用于养殖完成后对鱼池的清污，但也可在养殖过程中对鱼池清污，养殖过程中清理出的污物可采用现有技术中的排污方法排出。
