一种清洁通风牛棚的制作方法

本实用新型属于奶牛饲养领域，涉及一种牛棚，尤其是涉及一种清洁通风牛棚。

背景技术：

奶牛养殖是一项经济效益比较高的养殖业，目前我国奶牛的饲养数量和规模逐渐扩大，奶牛养殖业在我国畜牧业中的地位日益加强。但是，在国内奶牛的饲养方式大多以集约化方式饲养。

中国专利ZL 201320810183.4提供一种生态奶牛舍，包括封闭的食宿区，食宿区由两个栅栏分隔成一个饮食区和两个住宿区，饮食区位于两个住宿区的中间，饮食区中设有两个分别紧挨着两个栅栏的饲槽，每个住宿区均有一侧墙体设有门，每个住宿区均有一侧墙体上设有鼓风机，与鼓风机相对的墙体上设有透风窗，饮食区设有通往牛舍外的门，住宿区的地面上设有发酵床。本实用新型饮食区和住宿区分离，在住宿区设置有发酵床，奶牛的粪便由发酵床处理分解，无臭味，不会污染环境，有利于奶牛的生长，并一个饮食区由两个住宿区共用，节省了饮食区的占地面积，使得整奶牛舍结构紧凑，占地面积较小，并且便于饲喂。

但是该牛舍食宿区通过墙壁分隔，奶牛休息和进食均需要绕路，十分不方面，而且进食之前对于奶牛牛体并没有清洗，牛体上携带的灰尘等脏容易混进饲料被奶牛食用，影响奶牛的健康。

技术实现要素：

为解决现有生态牛棚食宿区完全隔开造成不便以及奶牛进食前没有清洁的缺陷，本实用新型提供一种清洁通风牛棚，住宿区与饲料区之间设有清洁区，住宿区与饲料区之间通行顺畅，在奶牛进食之前可以在清洁区清扫，使得进食饲料时的清洁卫生，减少奶牛疾病的发生。

本实用新型为解决上述问题采用如下的技术方案：

一种清洁通风牛棚，包括棚顶、侧壁和底面，其特征在于：两个所述侧壁之间依次设有住宿区、清洁区和饲料区；

所述住宿区内的所述棚顶与底面之间设有支撑杆，沿所述支撑杆设有牛卧床，所述牛卧床两侧均设有清粪通道，所述清粪通道上表面设有挂粪板；

所述清洁区包括设于底面表面的除尘垫以及固定于所述顶棚的若干牛体刷。

所述饲料区包括至少一个饲料槽，所述饲料槽垂直于所述清粪通道的方向设置。

进一步的，所述棚顶包括前坡和后坡，所述后坡与所述前坡交叉连接且所述后坡高于前坡，所述后坡与所述前坡之间设有窗户。

进一步的，所述侧壁的外表面均设有挡风层。

进一步的，所述清粪通道的表面设有若干圆孔。

进一步的，所述牛体刷与所述饲料槽间隔设置，每组所述牛体刷均由两个刷体交叉设置。

进一步的，所述挡风层为卷帘结构。

本实用新型的有益效果在于：

(1)提供一种清洁通风牛棚，住宿区与饲料区之间设有清洁区，住宿区与饲料区之间通行顺畅，

(2)在奶牛进食之前可以在清洁区清扫，使得进食饲料时的清洁卫生，减少奶牛疾病的发生。

附图说明

为了更清楚地说明本实用新型具体实施方式，下面将对具体实施方式描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

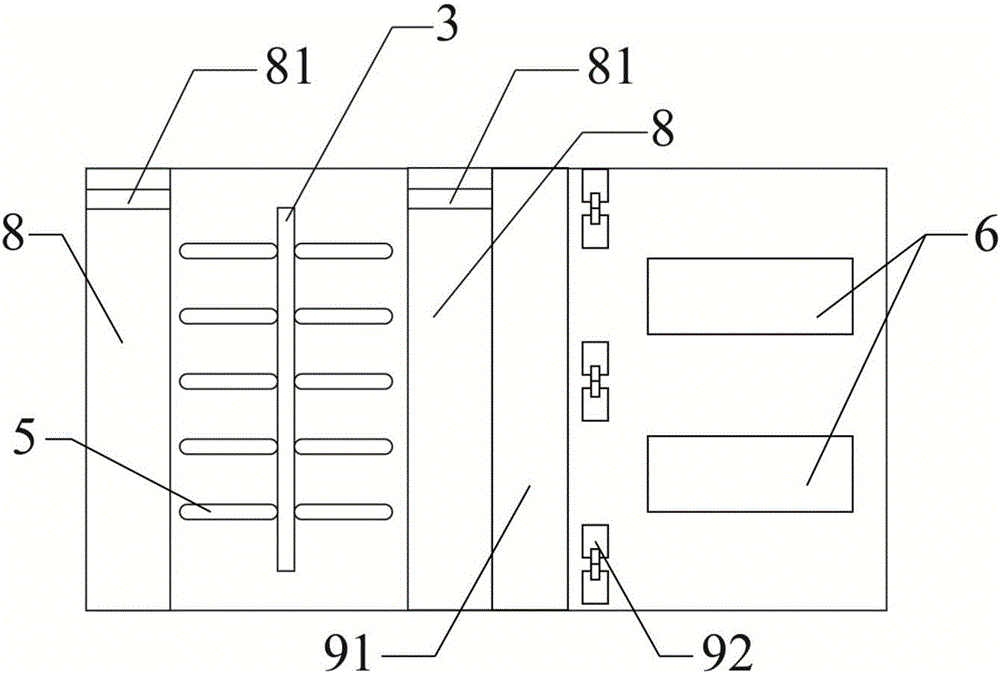

图2为本实用新型底面的俯视结构示意图。

图中，1.棚顶 2.侧壁 3.支撑杆

4.底面 5.牛卧床 6.饲料槽

7.挡风层 8.清粪通道 9.清洁区

11.前坡 12.后坡 13.窗户

81.刮粪板 91.除尘垫 92.牛体刷

具体实施方式

在本实用新型的描述中，除非另有说明，术语“上”、“下”、“顶部”、“底部”、“纵向”等指示的方位或状态关系为基于附图所示的方位或状态关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的机构或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1、图2所示，本实用新型提供一种清洁通风牛棚，包括棚顶1、侧壁2和底面4，两个所述侧壁2之间依次设有住宿区、清洁区9和饲料区；

所述住宿区内的所述棚顶1与底面4之间设有支撑杆3，沿所述支撑杆3设有牛卧床5，所述牛卧床5两侧均设有清粪通道8，所述清粪通道8上表面设有挂粪板81；

所述清洁区9包括设于底面4表面的除尘垫91以及固定于所述顶棚1的若干牛体刷92。

所述饲料区包括至少一个饲料槽6，所述饲料槽6垂直于所述清粪通道8的方向设置。

需要指出的是，所述棚顶1包括前坡11和后坡12，所述后坡12与所述前坡11交叉连接且所述后坡12高于前坡11，所述后坡12与所述前坡11之间设有窗户13。

在本实施例中，还可以考虑，两侧所述侧壁2均采用不锈钢镂空结构，可以保持牛棚通风，减少细菌滋生，所述侧壁2的外表面均设有挡风层7，所述挡风层7为卷帘结构，可以保持牛棚通风，减少细菌滋生，两侧所述侧壁2的外表面均设有挡风层7，所述挡风层7为卷帘结构，当天气寒冷时，可以将卷帘结构放下，保证牛棚温度。

需要指出的是，所述清粪通道8的表面设有若干圆孔，可以及时排干分辨中的水分，保证挂粪刷81清理效果，减少细菌滋生，防止牛蹄病的发生。

需要指出的是，所述牛体刷92与所述饲料槽6间隔设置，每组所述牛体刷92均由两个刷体交叉设置，奶牛经过清洁区9时，首先经过除尘垫91擦去牛蹄上沾染的粪便或者泥土，再由交叉的牛体刷92清洁奶牛身体表面的尘土，使得奶牛表面清洁，保持饲料槽6内饲料的清洁，也能保持饲料区内的空气清洁。

本实用新型提供一种清洁通风牛棚，住宿区与饲料区之间设有清洁区9，住宿区与饲料区之间通行顺畅，在奶牛进食之前可以在清洁区9清扫，使得进食饲料时的清洁卫生，减少奶牛疾病的发生。

以上通过实施例对本实用新型的进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
