一种不锈钢豚鼠冲洗笼架的制作方法

本实用新型涉及一种不锈钢豚鼠冲洗笼架，尤其涉及一种结构紧凑、冲洗方便的不锈钢豚鼠冲洗笼架。

背景技术：

动物笼架主要用于搁置各种小动物，传统的笼架均为笼架、水槽、饲料槽等结构组合而成，采用这种结构，零部件需要后续安装到相应笼架上。而动物长时间搁置在笼架上，需要定期对笼架和动物进行清洗，而目前传统的做法是将笼架从支架上卸下来，相对而言比较繁琐。

技术实现要素：

本实用新型所要解决的技术问题是提供一种不锈钢豚鼠冲洗笼架，具有结构紧凑、冲洗方便的特点。

为解决上述技术问题，本实用新型的技术方案为：一种不锈钢豚鼠冲洗笼架，包括支架，其创新点在于：所述支架包括若干竖直设置的杆体和连接所述杆体的隔板，所述支架上上下层叠设置有若干所述隔板，所述隔板与相邻所述隔板之间形成饲养空间，所述饲养空间内设置有豚鼠网架，豚鼠网架所在位置的上一所述隔板为中空结构，所述中空结构内注入有清洗用循环水，所述隔板上与位于该隔板正下方的豚鼠网架相正对的隔板底面上设置有与所述外界联通的清洗孔，所述隔板内设置有堵住或者脱离所述清洗孔的挡板。

优选的，所述豚鼠网架悬挂设置在上一所述隔板底面上。

优选的，所述豚鼠网架与下一所述隔板之间的距离大于2cm。

优选的，下一所述隔板上隔板顶面向内凹陷形成凹陷部，所述凹陷部中存储豚鼠排泄物。

优选的，同一所述饲养空间内设置有若干所述豚鼠网架。

优选的，所述杆体上杆体与地面接触的端部设置有走轮。

本实用新型的优点在于：通过采用上述结构，利用支架上的隔板充当储水箱，在需要清洗时使得挡板脱离清洗孔，从而将隔板中的水浇淋在笼架上，从而对笼架和笼架中的动物进行冲洗，相较于传统的拆卸清洗的方式，本实用新型的结构相对紧凑，冲洗实用比较方便。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1是本实用新型一种不锈钢豚鼠冲洗笼架的结构示意图。

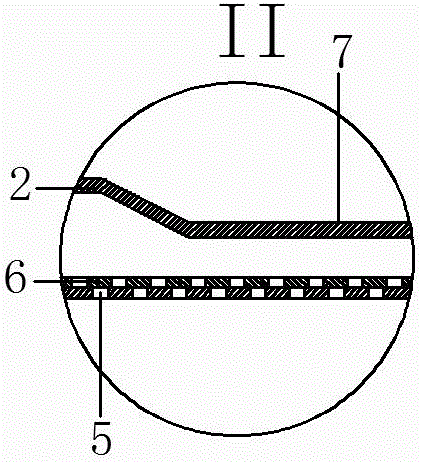

图2是图1的II局部放大图。

图中：1-杆体、2-隔板、3-饲养空间、4-豚鼠网架、5-清洗孔、6-挡板、7-凹陷部、8-走轮。

具体实施方式

本实用新型的一种不锈钢豚鼠冲洗笼架，包括支架，其创新点在于：所述支架包括若干竖直设置的杆体1和连接所述杆体1的隔板2，所述支架上上下层叠设置有若干所述隔板2，所述隔板2与相邻所述隔板2之间形成饲养空间3，所述饲养空间3内设置有豚鼠网架4，豚鼠网架4所在位置的上一所述隔板2为中空结构，所述中空结构内注入有清洗用循环水，所述隔板2上与位于该隔板2正下方的豚鼠网架4相正对的隔板2底面上设置有与所述外界联通的清洗孔5，所述隔板2内设置有堵住或者脱离所述清洗孔5的挡板6。通过采用上述结构，利用支架上的隔板2充当储水箱，在需要清洗时使得挡板6脱离清洗孔5，从而将隔板2中的水浇淋在笼架上，从而对笼架和笼架中的动物进行冲洗，相较于传统的拆卸清洗的方式，本实用新型的结构相对紧凑，冲洗实用比较方便。

上述的豚鼠网架4悬挂设置在上一所述隔板2底面上，豚鼠网架4与下一所述隔板2之间的距离大于2cm。为了使得隔板兼具便盆的作用，下一所述隔板2上隔板2顶面向内凹陷形成凹陷部7，所述凹陷部7中存储豚鼠排泄物。为了合理安排空间，同一所述饲养空间3内设置有若干所述豚鼠网架4。为了便于支架的移动，杆体1上杆体1与地面接触的端部设置有走轮8。

最后需要说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制性技术方案，本领域的普通技术人员应当理解，那些对本实用新型的技术方案进行修改或者等同替换，而不脱离本技术方案的宗旨和范围，均应涵盖在本实用新型的权利要求范围当中。
