一种绿化墙板的制作方法

本实用新型涉及一种绿化墙板，属于建筑材料技术领域。

背景技术：

城市热岛效应是指由于人为原因，改变了城市地表的环境，建筑物和道路等高蓄热体增加、绿地减少等这些因素造成了城市“高温化”，城市中的气温明显高于外围郊区的现象。

在城市建筑群中，由于空间有限导致绿化带的占地面积较小或无法扩展，导致城市热岛效应和城市空气污染现象日益严重。随着生态城市的发展，人们开始关注城市绿化，而城市用地稀缺，城市绿化受到非常大的限制。在城市用地稀缺的条件下，人们开始关注建筑物墙体的绿化。现有建筑物中，所使用的墙板，其表面多数是平整的平面，不具备绿化功能。

技术实现要素：

本实用新型要解决的技术问题是：提供一种绿化墙板，在该墙板上设置种植槽用于种植植物，具备绿化功能，安装方便简单，以克服现有技术的不足。

本实用新型的目的是通过以下技术方案实现的：

一种绿化墙板，包括板体，板体顶部设置有凸起，板体底部设置有与凸起相对应的卡槽，在板体的背面设置有用于与混凝土相粘接的粘接结构，板体的上设置有多个种植槽，每个种植槽由开口和土壤盛装部组成，土壤盛装部设置在板体内部，开口设置在板体的正面上，土壤盛装部与开口连通。

所述粘接结构为排列设置在板体背面的多个凹槽。

在板体的背面设置有至少两个T型槽用于安装连接螺栓。

所述凹槽呈“V”型形状。

通过采用上述技术方案，与现有技术相比，本实用新型的有益效果如下：

1、本实用新型安装于墙面之后，可以在种植槽的土壤盛装部内盛装土壤，用以种植一些草类植物以达到绿化的目的，增加城市的绿化面积，提高城市的绿化量。另外，相邻的墙板通过凸起与卡槽进行拼接，多块墙板可以随意组合，结构加单，安装方便。

2、在板体背面设置粘接结构，粘接结构采用凹槽形状，有效地增加了板体背面与混凝土粘接的表面积，保证墙板安装的可靠性，结构简单。另外，凹槽结构又可以节省板体的材料，降低板体的制造成本。

3、若本实用新型所述墙板安装时不采用混凝土粘接，可以采用螺栓连接，即将螺栓安装在板体背面的T型槽内，即可实现螺栓连接，结构简单，安装方便。

附图说明

图1为本实用新型的立体结构示意图；

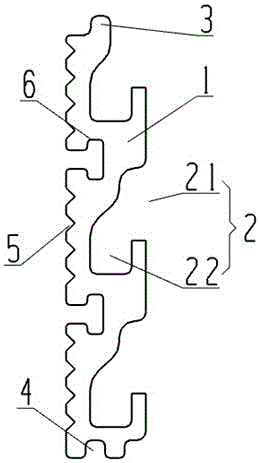

图2为本实用新型的端面视图；

图3为本实用新型与连接螺栓配合后的结构示意图。

图中：1、板体；2、种植槽；21、开口；22、土壤盛装部；3、凸起；4、卡槽；5、凹槽；6、T型槽。

具体实施方式

下面结合附图及具体的实施例对实用新型进行进一步介绍：

如图1、图2所示，一种绿化墙板，包括板体1，板体1顶部设置有凸起3，板体1底部设置有与凸起3相对应的卡槽4，在板体1的背面设置有用于与混凝土相粘接的粘接结构，板体1的上设置有多个种植槽2，每个种植槽2由开口21和土壤盛装部22组成，土壤盛装部22设置在板体1内部，开口21设置在板体1的正面上，土壤盛装部22与开口21连通。在本实施例中，在板体1正面上设置的种植槽的数量为三个。

所述粘接结构为排列设置在板体1背面的多个凹槽5。

在板体1的背面设置有至少两个T型槽6用于安装连接螺栓。在本实施例中，T型槽6的数量为两个。

所述凹槽5呈“V”型形状。当然，凹槽5的形状并不局限为“V”型形状，还可以为半圆形等形状。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
