一种鱼类形态学数据测量装置的制作方法

本实用新型涉及鱼类生物学研究的技术领域，尤其是一种鱼类形态学数据测量装置。

背景技术：

鱼类形态学数据分析是鱼类种类鉴别、种内及种间不同地理群体形态差异研究的基本方法，在水产科学研究中经常涉及对鱼类形态学参数的测量，但测量工作量巨大、耗费时间、人为误差较多，而且有时还得考虑活鱼跳动干扰。因此，准确、快速测量鱼类形态学数据，成为相关专业人员的迫切需求。

现有的测量方法一般是采用直尺手工测量或量鱼板，虽然此方法需要设备简单易用，但存在测量速度慢，准确性差等问题。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种鱼类形态学数据测量装置，解决了常规测量方法存在速度慢、准确性差、工作量大等问题，以克服现有技术的不足。

本实用新型是这样实现的：

一种鱼类形态学数据测量装置，包括设有4个支腿的底座，带测量刻度的挡板一分别固定在底座的上沿边和左侧且位于底座的上沿边和左侧的挡板一彼此垂直，用于测量鱼体宽和体重的超声波仪固定在位于底座左侧的挡板一上，超声波的仪臂位于底座正上方且与位于底座上沿边的挡板一彼此平行，在底座下侧设置带测量刻度的可移动挡板二，该可移动挡板二与位于底座左侧的挡板一活动连接实现可移动挡板二沿着位于底座左侧的挡板一上下移动，在可移动挡板二上套有可移动激光测距仪，在底座正前方固定设置带背光功能的LED显示屏，该LED显示屏输入端分别与超声波仪和可移动激光测距仪连接。

前述的一种鱼类形态学数据测量装置中，在底座一角设置排水孔，该排水孔直径为0.5cm~1.0cm，其下方接口与排水管相连。

前述的一种鱼类形态学数据测量装置中，在底座上设置导水凹槽且该导水凹槽的一端与排水孔连通。

前述的一种鱼类形态学数据测量装置中，所述底座底面为倾斜弧面，该排水孔位于底座底面的最低点，该底座底面相对于水平面的夹角为3°~5°。

前述的一种鱼类形态学数据测量装置中，所述可移动挡板二为三角形挡板，且该可移动挡板二的内侧锐角角度为30°，挡板一位垂直挡板。

由于采用了上述技术方案，与现有技术相比，采用本实用新型进行数据测量，极大的缩短了测量环节所占用的时间，采用倾斜30°三角形挡板克服鱼体跳动不稳定的不便，同时采用的激光测距和超声波测距方法，准确度更好，规避了人工测量过程可能产生的误差。

附图说明

附图1是本实用新型的结构示意图；

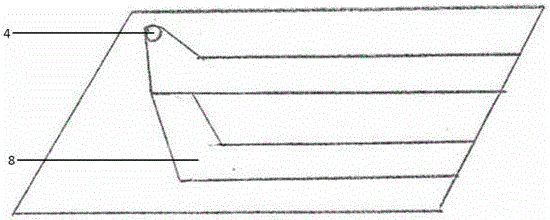

附图2是本实用新型中导水凹槽的结构示意图；

附图3是本实用新型中底座底面倾斜角度示意图；

附图4是本实用新型中可移动挡板二的截面示意图。

具体实施方式

本实用新型的实施例：一种鱼类形态学数据测量装置，如附图所示，包括设有4个支腿5的底座1，带测量刻度的挡板一2分别固定在底座1的上沿边和左侧且位于底座1的上沿边和左侧的挡板一2彼此垂直，用于测量鱼体宽和体重的超声波仪6固定在位于底座左侧的挡板一2上，超声波的仪臂3位于底座正上方且与位于底座上沿边的挡板一2彼此平行，在底座1下侧设置带测量刻度的可移动挡板二7，该可移动挡板二7与位于底座1左侧的挡板一2活动连接实现可移动挡板二7沿着位于底座1左侧的挡板一2上下移动，在可移动挡板二7上套有可移动激光测距仪10，在底座1正前方固定设置带背光功能的LED显示屏9，该LED显示屏9输入端分别与超声波仪6和可移动激光测距仪10连接。

其中在底座1一角设置排水孔4，该排水孔4直径为0.5cm~1.0cm，其下方接口与排水管相连，在底座1上设置导水凹槽8且该导水凹槽8的一端与排水孔4连通，该底座1底面为倾斜弧面，该排水孔4位于底座1底面的最低点，该底座1底面相对于水平面的夹角11为3°~5°，该可移动挡板二7为三角形挡板，且该可移动挡板二7的内侧锐角12角度为30°，挡板一2位垂直挡板。

具体制作使用时

本实施例包括带4个固定支腿的底座（1），材质为GFRP、PEEK、ABS或PC，具有较高的强度、良好的延伸性、质量轻、耐腐蚀等优势；底座上方和左方为带测量刻度的挡板一，下方为带测量刻度的可上下移动的挡板二，挡板二内含有一个可移动的激光测距仪，通过移动激光测距仪可以测鱼类体长、体宽、头长、身长、尾柄长等一系列形态学数据；在底座左方挡板一处安装超声波仪，可以测量鱼的体宽和体重；底座上设置有导水凹槽，在底座左上角设置排水孔与导水凹槽相连，排水孔处连接排水管，底座底面与排水孔倾斜角度（11）为3°~5°，可以将附着在鱼体上多余的液体排出底座盘，减少体重测量过程中出现的误差；在底座前方设置一个带背光功能的LED显示屏，所测得各项数据由该显示屏显示；该设备采用2节7号干电池供电，方便携带和更换。

所述带测量刻度挡板精度为1mm，可以与红外测距结果进行比对增加准确度，同时所有挡板和超声波臂与底座呈水平状态。

所述底座规格为80cm×30cm或60cm×25cm，可以满足不同的测量需求，适应范围广，同时携带也方便。

所述带背光功能的LED显示屏可以在光线较暗时看清测量数据，同时该显示屏整合在底座内部，防水防潮。

所述超声波仪由两根升降柱链接，增加稳定性，其臂长分别为60cm或80cm，臂宽分别为25cm或30cm以满足不同底座的配合。

所述激光测距仪为同时向上方和左方测距，测量结果分别显示在LED显示屏上，通过移动激光测距仪位置来测量不同的形态学数据。

上述方案的描述是为便于该技术领域的普通技术人员能理解和使用的实用新型，熟悉本领域技术的人员显然可以容易地对实施方案做出各种修改，因此，本实用新型不限于上述实方案，本领域技术人员根据本实用新型的方法，不脱离本实用新型范畴所做出的改进和修改都应该在本实用新型的保护范围之内。
