一种家庭花盆使用的懒人自动浇水器的制作方法

本实用新型涉机械设计领域，具体为一种家庭花盆使用的懒人自动浇水器。

背景技术：

很多人喜欢在家养花，但是工作忙，或者出差的时候没人给这些植物浇水，使得想起来浇水的时候已经枯死了，一次性浇很多水的话对花儿的生长又不好，综上所述，提出了一种家庭花盆使用的懒人自动浇水器。

技术实现要素：

本实用新型的目的在于提供一种家庭花盆使用的懒人自动浇水器，定时圆盘旋转的速度是12小时转一圈，当定时圆盘设置的小孔对准滴水通道的时候就会把水箱内的水流向花盆进行浇水，可以给出差的人或者懒得给花儿浇水的人带来很大的方便，不用担心没及时给花儿浇水而枯死，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种家庭花盆使用的懒人自动浇水器，包括花盆、浇水圆环、水箱支架、定时圆盘和水箱，所述花盆的外围上固定安装着浇水器固定器，所述浇水器固定器的上端固定着浇水圆环，所述浇水圆环设置在花盆的上方，所述浇水圆环的一侧连接着流水管道，所述流水管道的另一端连接着滴水通道的下端，所述滴水通道的上端连接着水箱的底部，所述水箱架在水箱支架的上端，所述水箱支架和水箱的中间设置有定时圆盘，所述定时圆盘上设置有设置一个孔，且该孔的直径与滴水通道的直径相等，所述定时圆盘的一侧设置滴水通道的中间。

优选的，所述水箱支架放置在花盆的一侧。

优选的，所述浇水圆环的内侧设置有一圈流水龙头。

优选的，所述水箱的上端设置有水箱盖。

与现有技术相比，本实用新型的有益效果是：本实用新型的定时圆盘旋转的速度是12小时转一圈，当定时圆盘设置的小孔对准滴水通道的时候就会把水箱内的水流向花盆进行浇水，可以给出差的人或者懒得给花儿浇水的人带来很大的方便，不用担心没及时给花儿浇水而枯死。

附图说明

图1为本实用新型的整体结构示意图；

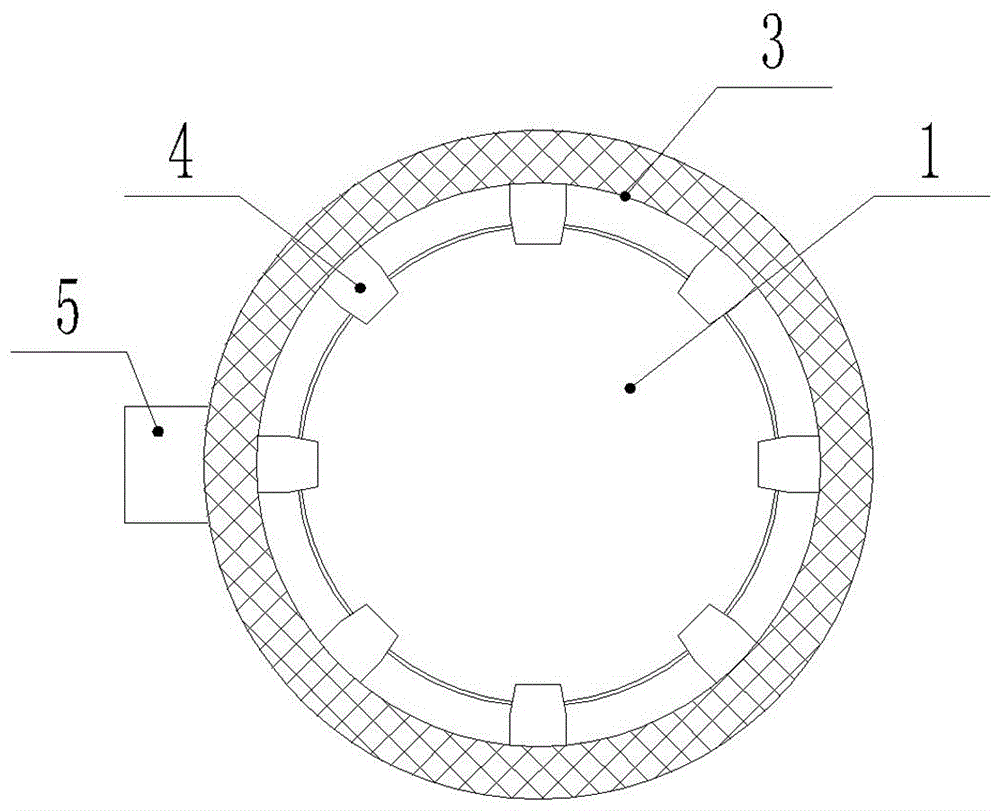

图2为本实用新型的浇水圆环的俯视图。

图中：1、花盆；2、浇水器固定器；3、浇水圆环；4、流水龙头；5、流水管道；6、水箱支架；7、滴水通道；8、定时圆盘；9、水箱；10、水箱盖。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供一种技术方案：一种家庭花盆使用的懒人自动浇水器，包括花盆1、浇水圆环3、水箱支架6、定时圆盘8和水箱9，花盆1的外围上固定安装着浇水器固定器2，浇水器固定器2的上端固定着浇水圆环3，浇水圆环3设置在花盆1的上方，浇水圆环3的一侧连接着流水管道5，流水管道5的另一端连接着滴水通道7的下端，滴水通道7的上端连接着水箱9的底部，水箱9架在水箱支架6的上端，水箱支架6和水箱9的中间设置有定时圆盘8，定时圆盘8上设置有设置一个孔，且该孔的直径与滴水通道7的直径相等，定时圆盘8的一侧设置滴水通道7的中间，水箱支架6放置在花盆1的一侧，浇水圆环3的内侧设置有一圈流水龙头4，水箱9的上端设置有水箱盖10。

本实用新型的工作原理为：通过浇水器固定器2把浇水圆环3固定在花盆1的上端，水箱9内的水当定时圆盘8上的小孔对准滴水通道7的时候就会流出来，然后通过流水管道5流入到浇水圆环3内，通过流水龙头4流到花盆1内，定时圆盘8是12小时转一圈，所以本设备每过12小时就对花盆1内的花儿浇一次水。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
