一种智能节水灌溉系统的制作方法

本实用新型涉及技术农业领域，具体为一种智能节水灌溉系统。

背景技术：

灌溉原则是灌溉量、灌溉次数和时间要根据药用植物需水特性、生育阶段、气候、土壤条件而定，要适时、适量，合理灌溉，物联网通过智能感知、识别技术与普适计算等通信感知技术，广泛应用于网络的融合中，也因此被称为继计算机、互联网之后世界信息产业发展的第三次浪潮，在我国传统的灌溉是采用手动开关阀门的方式来控制灌溉，大灌大排，造成水资源浪费非常严重，水的利用率不高。

技术实现要素：

本实用新型的目的在于提供一种智能节水灌溉系统，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能节水灌溉系统，包括蓄水池、控制箱和农田，所述蓄水池通过管道与导流箱连通，且导流箱的内部设有交错排列的导流板，所述控制箱的内部由隔板分成第一工作室和第二工作室，所述第一工作室的内部设有U形液压缸、电磁铁、开关、控制器和蓄电池，所述第二工作室的内部设有控流装置，所述电磁铁、开关、控制器和蓄电池通过导体顺次连接，所述U形液压缸的一端设有与电磁铁磁性相反的第一活塞，所述U形液压缸的另一端设有第二活塞，且第二活塞的上方设有固定在U形液压缸内壁上的限位块，所述控流装置包括滑道、阀门和出水槽，所述阀门滑动安装在滑道的内部，且阀门与出水槽的的端口相互配合，所述第二活塞通过提拉杆连接有阀门，所述第二工作室的出水口与排水管连通，所述控制器通过电导体与流量传感器、水温传感器和水位传感器连接，所述流量传感器设置在出水槽的出水口，所述水温传感器和水位传感器均设置在农田里，所述控制器通过电导体分别与开关和蓄电池连接，所述控制器通过电导体分别与信号切换模块、供电模块和实时时钟模块连接，所述控制器与Web服务器双向电连接，所述Web服务器通过无线通讯与外界远程控制器连接。

优选的，所述供电模块包括主供电模块和备用供电模块。

优选的，所述信号切换模块包括WIFI信号传输模块和4G信号传输模块。

优选的，所述实时时钟模块为实时时钟芯片 PCF8563。

与现有技术相比，本实用新型的有益效果是：一种智能节水灌溉系统，通过利用物联网、传感器、无线数据通信等技术，实现无线传感器感应土壤水分，实时采集水位参数，监测水流速参数，计算用水量；通过无线网络传输数据，控制灌溉系统的阀门自动开启或者关闭，以达到精细化用水的智能节水灌溉系统。

附图说明

图1为本实用新型的结构示意图；

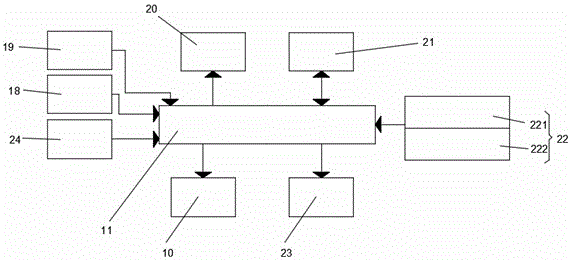

图2为本实用新型的系统框图。

图中：1蓄水池、2导流箱、3导流板、4提拉杆、5第二活塞、6限位块、7U形液压缸、8电磁铁、9第一活塞、10开关、11控制器、12蓄电池、13第一控制室、14第二控制室、15控制箱、16控流装置、161滑道、162阀门、163出水槽、17排水管、18水温传感器、19水位传感器、20信号切换模块、21 Web服务器、22供电模块、23实时时钟模块、24流量传感器、25农田。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种智能节水灌溉系统，包括蓄水池1、控制箱15和农田25，所述蓄水池1通过管道与导流箱2连通，且导流箱2的内部设有交错排列的导流板3，所述控制箱15的内部由隔板分成第一工作室13和第二工作室14，所述第一工作室13的内部设有U形液压缸7、电磁铁8、开关10、控制器11和蓄电池12，所述第二工作室14的内部设有控流装置16，所述电磁铁8、开关10、控制器11和蓄电池12通过导体顺次连接，所述U形液压缸7的一端设有与电磁铁8磁性相反的第一活塞9，所述U形液压缸7的另一端设有第二活塞5，且第二活塞5的上方设有固定在U形液压缸7内壁上的限位块6，所述控流装置16包括滑道161、阀门162和出水槽163，所述阀门162滑动安装在滑道161的内部，且阀门162与出水槽的163的端口相互配合，所述第二活塞5通过提拉杆4连接有阀门162，所述第二工作室14的出水口与排水管17连通，所述控制器11通过电导体与流量传感器24、水温传感器18和水位传感器19连接，所述流量传感器24设置在出水槽163的出水口，所述水温传感器18和水位传感器19均设置在农田25里，所述控制器11通过电导体分别与开关10和蓄电池12连接，所述控制器11通过电导体分别与信号切换模块20、供电模块22和实时时钟模块23连接，所述控制器11与Web服务器27双向电连接，所述Web服务器27通过无线通讯与外界远程控制器连接通过利用物联网、传感器、无线数据通信等技术，实现无线传感器感应土壤水分，实时采集水位参数，监测水流速参数，计算用水量，通过无线网络传输数据，控制灌溉系统的阀门162自动开启或者关闭，以达到精细化用水的智能节水灌溉系统。

具体而言，所述供电模块22包括主供电模块221和备用供电模块222，当主供电模块221失效时启用备用供电模块222，保持电量充足。

具体而言，所述信号切换模块20包括WIFI信号传输模块和4G信号传输模块，当WIFI信号失效时启用4G信号传输数据，保持信号稳定。

具体而言，所述实时时钟模块23为实时时钟芯片 PCF8563，为系统提供了时间基准, 可以根据设置值采集数据定时存入数据存储器, 同时也能唤醒微控制器进行自动采集。

工作原理：传感器将采集到的信号传递给控制器11，控制器11经过分析使开关10闭合，电磁铁8通电且具有磁性，排斥带有同磁性的第一活塞9向下移动，同时阀门162向上移动，即阀门162打开，水从蓄水池1经过导流箱2和控制箱15流入排水管17，最终流入农田25，采集信号由控制器11经过Web服务器25上传到远程控制器。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
