一种钓鱼线自动收线器的制作方法

本实用新型涉及一种渔具，具体汲及一种钓鱼线的自动收线器。

背景技术：

在传统的钓鱼操作中，钓鱼线一般是通过手动进行收线，人工转动转盘将钓鱼线缠绕在收线盘上，对于比较长的钓鱼线而言，仅凭手工收鱼线会比较慢，手比较累，而且效率低下。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足，提供一种可以自动收线从而提高钓鱼效率的钓鱼线自动收线器。

为实现上述目的，本实用新型采用以下技术方案：

一种钓鱼线自动收线器，包括

电源，电源上设置有电源开关；

齿轮传动机构，包括设置在齿轮箱内并通过导线与所述电源相连的电机、由电机驱动的齿轮组以及连接所述齿轮组并由其驱动的动力输出轴；

以及线盘，所述线盘安装在所述动力输出轴的末端上，所述动力输出轴的末端固定有一小圆盘，所述线盘的圆心部位套在所述小圆盘上形成相紧贴配合的圆周面。

所述电机的输出端为蜗杆，所述齿轮组包括与所述蜗杆相啮合的第一传动齿轮、与所述第一传动齿轮相啮合的第二传动齿轮以及与所述第二传动齿轮相啮合的第三传动齿轮，所述第三传动齿轮连接所述动力输出轴，所述动力输出轴的末端伸出所述齿轮箱的外部。

采用上述技术方案后，本实用新型与背景技术相比，具有如下优点：

本实用新型结构简单，操作方便，可以实现自动收线，有效提高了收线的工作效率。

附图说明

图1为本实用新型的结构示意图；

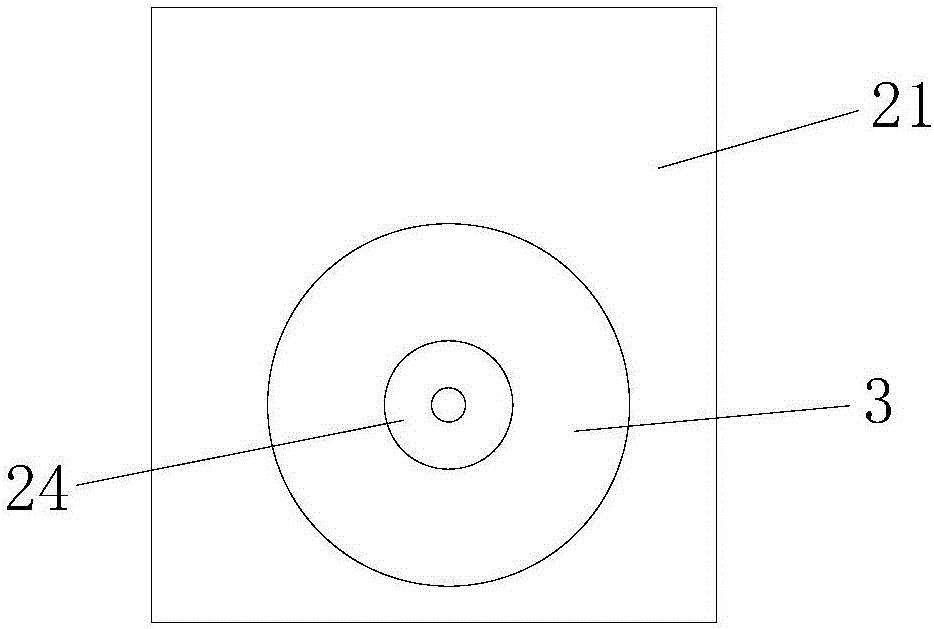

图2为图1的右侧视图；

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例

如图1与图2所示，本实用新型一种钓鱼线自动收线器，包括电源1、齿轮传动机构2以及线盘3，电源1可由电池组构成，电源1上设置有电源开关，齿轮传动机构2包括设置在齿轮箱21内、并且通过导线与电源1相连的电机22、由电机22驱动的齿轮组以及连接齿轮组并由其驱动的动力输出轴23；线盘3安装在动力输出轴23的末端上，动力输出轴23的末端固定有一小圆盘24，线盘3的圆心部位形成可以嵌入小圆盘24的空心，并且线盘3套在小圆盘24上形成相紧贴配合的圆周面，线盘3上缠绕有钓鱼线。

电机22的输出端为蜗杆25，齿轮组包括与蜗杆25相啮合的第一传动齿轮26、与第一传动齿轮26相啮合的第二传动齿轮27以及与第二传动齿轮27相啮合的第三传动齿轮28，第三传动齿轮28连接动力输出轴23，动力输出轴23的末端伸出齿轮箱21的外部。

要收鱼线时，打开电源开关接通电机电源，电机22的蜗杆25转动依次驱动第一传动齿轮26、第二传动齿轮27、第三传动齿轮28和动力输出轴23的转动，动力输出轴23转动同时带动线盘3的旋转，由此自动将鱼线缠绕在线盘3上，实现自动收线的功能，由于动力输出轴23的末端固定有一小圆盘 24，线盘3是套在小圆盘24上，小圆盘24的外周面与线盘3的内周面之间为紧贴配合的圆周面，正常工作时小圆盘24转动时靠摩擦力带动线盘3的转动，当在收线过程中鱼线被卡住使得线盘3无法继续转动收线时，小圆盘24会在线盘3的中心空转(即小圆盘24自己转而线盘3卡住不转)，这样就避免了当鱼线被卡住无法绕回时，电机还在持续运转使得鱼线被拉断或者传动机构被损坏的现象。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。
