家庭菌苗种植箱的制作方法

本实用新型涉及室内种植设备领域，尤其涉及一种家庭菌苗种植箱。

背景技术：

都市社会环境问题严重，人们生活节奏快，用餐安全问题威胁着人类的健康。都市用地问题紧张，有限的环境中无法满足人们自我耕种的愿望，因此发明一种可以满足人们种植的愿望，同时操作方便，具有多种功能的种植箱就显得迫切而重要。

技术实现要素：

本实用新型所要解决的技术问题是提供一种操作方便，制造成本低，具有多种功能的家庭菌苗种植箱。

本实用新型解决上述技术问题的技术方案如下：家庭菌苗种植箱，包括箱体和控制台，所述箱体中部设有植物生长区，所述控制台安装在箱体顶部，所述箱体的前侧板可打开，所述控制台内安装有智能控制系统，所述箱体内安装有加湿系统、温控系统、制冷系统、通风系统和自动补光系统，所述智能控制系统分别通过线路与加湿系统、温控系统、制冷系统、通风系统和自动补光系统相连接。

本实用新型的有益效果是：结构简单，成本低，操作简单，可以让家人吃上放心的有机蔬菜，同时能净化室内空气舒缓居民心情。

在上述技术方案的基础上，本实用新型还可以做如下改进：

进一步，所述箱体内安装有用于监控蔬菜生长情报的监控系统，所述监控系统安装在植物生长区的上方，所述监控系统通过线路与智能控制系统相连接。

进一步，所述加湿系统包括加湿储水箱和至少两个加湿孔，所述加湿储水箱安装在植物生长区下方的箱体内，至少两个所述加湿孔均匀安装在植物生长区上方的后侧板上，至少两个所述加湿孔分别通过管路与加湿储水箱相连接。

进一步，所述制冷系统包括水温冷却器和制冷片，所述水温冷却器安装在植物生长区下方的箱体内且与加湿储水箱相邻，所述水温冷却器与加湿储水箱通过管路相连通，所述制冷片安装在植物生长区上方的后侧板上，所述制冷片与水温冷却器相连通。

进一步，所述温控系统包括湿度传感器和温度传感器，所述湿度传感器和温度传感器均安装在箱体内部且通过线路与智能控制系统相连接。

进一步，所述通风系统包括通风扇，所述通风扇安装在植物生长区上方的后侧板上，所述通风扇通过线路与智能控制系统相连接。

进一步，所述自动补光系统包括补光灯，所述补光灯安装在植物生长区上方，所述补光灯通过线路与智能控制系统相连接。

进一步，所述箱体内安装有用于提高箱体内温度的加热系统，所述加热系统安装在植物生长区的上方，所述加热系统通过线路与智能控制系统相连接。

进一步，所述箱体的前侧设有开口，所述开口上设有前侧板，所述前侧板与箱体转动连接将箱体内部密封或暴露在空气中。

采用上述进一步方案的有益效果是：

1.满足都市人，人人可以吃上自己亲手种植的菌类和苗菜等需求。

2.采用最新型的全智能操控系统。

3.净化和改善室内空气质量，因为设备采用的是负离子加湿设备，大大提高了室内负离子含量。

4.增加老年人晚年生活的乐趣性和儿童的科普性及家庭的实用性。

5.美化环境，缓解都市人工作压力带来的焦躁情绪。

6.解除农药残留、转基因等困惑。

附图说明

图1为本实用新型结构示意图；

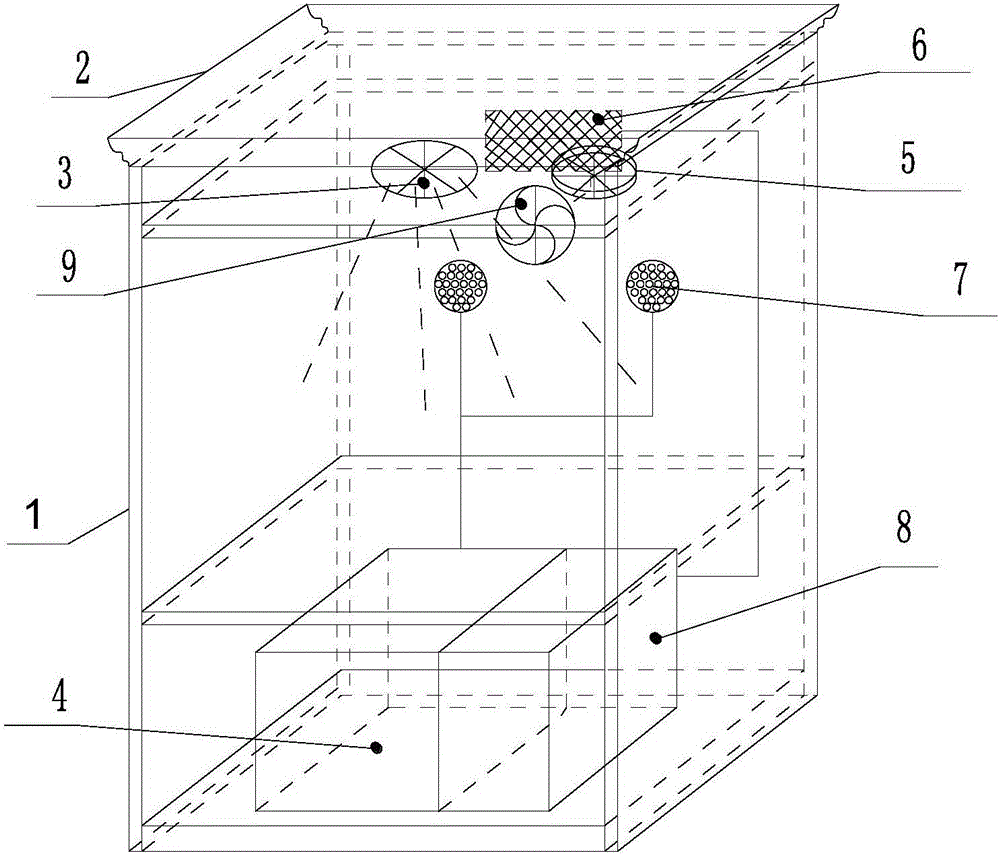

图2为本实用新型透视结构示意图。

附图中，各标号所代表的部件列表如下：

1、箱体，2、控制台，3、加热系统，4、加湿储水箱，5、自动补光系统，6、制冷片，7、加湿孔，8、水温冷却器，9、通风系统。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1至图2所示，本实用新型的第一种实施例中，家庭菌苗种植箱，包括箱体1和控制台2，所述箱体1中部设有植物生长区，所述控制台2安装在箱体1顶部，所述箱体1的前侧板可打开，所述控制台2内安装有智能控制系统，所述箱体1内安装有加湿系统、温控系统、制冷系统、通风系统9和自动补光系统5，所述智能控制系统分别通过线路与加湿系统、温控系统、制冷系统、通风系统9和自动补光系统5相连接。所述箱体1内安装有用于监控蔬菜生长情报的监控系统，所述监控系统安装在植物生长区的上方，所述监控系统通过线路与智能控制系统相连接。箱体1可为木质箱体，也可为不锈钢箱体。

所述加湿系统包括加湿储水箱4和两个加湿孔7，所述加湿储水箱4安装在植物生长区下方的箱体1内，两个所述加湿孔7均匀安装在植物生长区上方的后侧板上，两个所述加湿孔7分别通过管路与加湿储水箱4相连接。加湿储水箱4将雾化后的水蒸气通过管路传输到加湿孔7中，再由加湿孔7向植物生长区进行喷洒，保证植物生长所需水分，保证箱体1内的湿度处于最适宜的范围内。

所述制冷系统包括水温冷却器8和制冷片6，所述水温冷却器8安装在植物生长区下方的箱体1内且与加湿储水箱4相邻，所述水温冷却器8与加湿储水箱4通过管路相连通，所述制冷片6安装在植物生长区上方的后侧板上，所述制冷片6与水温冷却器8相连通。

所述温控系统包括湿度传感器和温度传感器，所述湿度传感器和温度传感器均安装在箱体1内部且通过线路与智能控制系统相连接。

所述通风系统9包括通风扇，所述通风扇安装在植物生长区上方的后侧板上，所述通风扇通过线路与智能控制系统相连接。

所述自动补光系统5包括补光灯，所述补光灯安装在植物生长区上方，所述补光灯通过线路与智能控制系统相连接。所述箱体1的前侧设有开口，所述开口上设有前侧板，所述前侧板与箱体1转动连接将箱体1内部密封或暴露在空气中。

本实用新型的第二种实施例与第一种实施例不同之处在于，所述箱体1内安装有用于提高箱体1内温度的加热系统3，所述加热系统3安装在植物生长区的上方，所述加热系统3通过线路与智能控制系统相连接。加湿孔7有四个。

本实用新型的工作原理和工作过程：本实用新型是贴近都市居民健康生活的一款新型产品。它是由加湿系统、温控系统、制冷系统、通风系统9和自动补光系统5和箱体1组成组成。制冷系统是采用环保、安全的半导体制 冷设备，将水箱中的水制冷后通过雾化加湿和制冷扇制冷等手段对箱体降温。该设备所有电源均为24伏安全电源，在高原边陲只需普通太阳能供电设备就可以满足所需电源，供设备工作完成种植。

加湿储水箱4包括蓄水箱和加湿器，蓄水箱中的水通过制动阀进入加湿器中，经过雾化通过加湿孔进入箱体，保持箱体内菌苗湿度。在夏季，蓄水箱通过制冷设备将所需要适度的水制冷降温后再进行加湿。冬季可通过加热装置，保持箱体内为恒温状态。菌苗在生长过程中需要每天通风，而通风装置可根据菌苗一年四季不同气候生长过程增减通风次数，定时实现每天通风保证菌苗足够新鲜的空气。箱体加装了一套制冷系统，在夏季温度高于菌苗所需要的温度值时可起到降温作用，整个设备由智能控制系统集中控制实现智能化控温、控湿、除湿、加湿、恒温、补光、监控自动化种植全过程。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
