一种用于孵化箱的孵化架的制作方法

本实用新型涉及番鸭养殖设备，具体涉及一种用于孵化箱的孵化架。

背景技术：

随着生活水平的提高和养殖业的技术发展，番鸭由于口味好而深受人们的欢迎，饲养番鸭的专业户越来越多，目前，现有孵化设备种类繁多，有各种电孵化设备，但这这种孵化设备中的孵化架的结构设置不合理，操作不方便，另外孵化架在安装时都没有安装锁紧结构，操作不方便，在操作时经常发生放置番鸭蛋的蛋架在孵化支架上摇摆，蛋架的稳定性差，极易造成番鸭蛋从蛋架上掉落的危险，增加了企业的生产成本。

技术实现要素：

本实用新型的目的在于提供一种用于孵化箱的孵化架，该孵化架克服了现有技术的不足，结构简单，成本低，安装操作方便实用，避免了番鸭蛋掉落的缺陷，降低了生产成本。

为达到上述目的，本实用新型解决其技术问题所采用的技术方案是：一种用于孵化箱的孵化架，其特征在于：所述孵化架是由孵化主架组件、孵化支架组件、蛋架组件和自锁组件组成；

所述孵化主架组件是由多个主架支柱固定安装组成的矩形体，用于安装孵化支架组件；

所述孵化支架组件的每个面均是四边形的四边体，是由多个支架支柱之间通过销轴活动连接组成，用于安装蛋架组件；孵化支架组件的上、下两端支架支柱的中间分别通过中间支架中间轴活动安装在孵化主架组件上、下端的主架支柱上，支架中间轴的前端活动套在孵化主架组件的前端主架支柱的孔中，支架中间轴的后端活动套在孵化主架组件的后端主架支柱的孔中，孵化支架组件通过支架中间轴在孵化主架组件上绕轴转动；

所述蛋架组件是由多个蛋架组成，每个蛋架设置有蛋盘，用于放置孵化的番鸭蛋；每个蛋架均是由四个蛋架支柱固定连接组成的矩形支架，每个蛋架纵向均匀间隔地活动设在孵化支架组件上，所述蛋架的两端分别通过销轴活动安装在孵化支架组件中支架支柱上；

所述自锁组件安装在孵化支架组件下端的支架支柱上，是由圆筒形挡圈、减震弹簧、固定块、锁销、自锁轴和固定在孵化支架组件底端的支架支柱上的自锁固定板组成，所述减震弹簧套在圆筒形挡圈和固定块之间的自锁轴上，所述固定块的下端通过孔活动套在自锁轴上，自锁固定板的上端固定安装在孵化支架组件的下端的支架支柱上，自锁固定板的下端与自锁轴固定，所述圆筒形挡圈活动套在自锁轴上，圆筒形挡圈与自锁固定板之间通过固定柱连接，所述锁销有两个，均固定安装在自锁固定板上；在孵化主架组件的主架支柱上设有与锁销相对应的锁销插孔。

在上述技术方案中，本实用新型一种用于孵化箱的孵化架有以下有益技术效果：第一，本实用新型的孵化架结构简单，操作方便实用；第二，本实用新型的孵化支架上活动设置有多层蛋架，大大提高了番鸭蛋的孵化数量；第三，本实用新型在孵化支架上设置了自锁组件，操作方便，有效防止了操作时蛋架在孵化支架上摇摆，提高了蛋架的稳定性和可靠性，避免了番鸭蛋从蛋架上掉落的缺陷。

附图说明

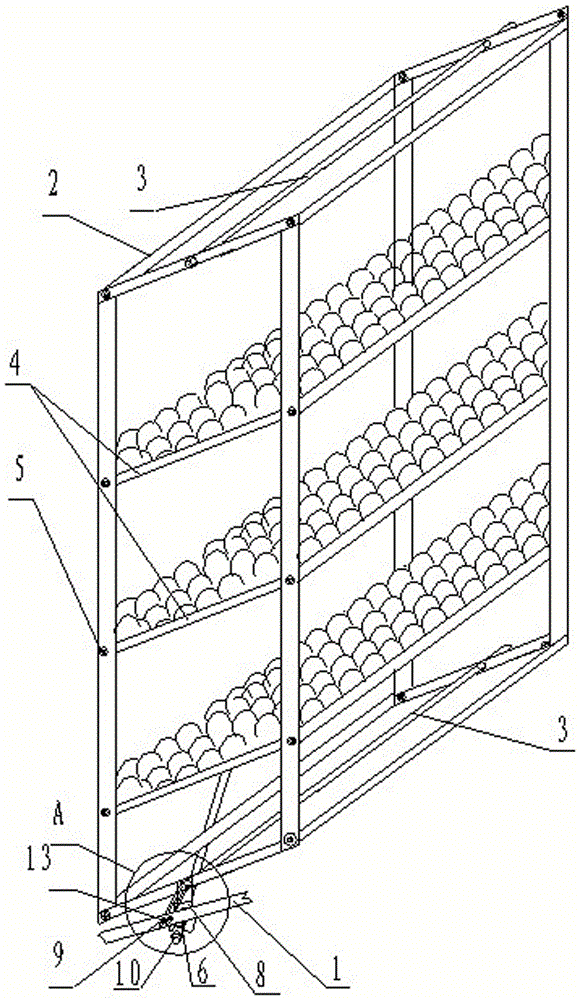

图1是本实用新型一种用于孵化箱的孵化架的结构示意图；

图2是本实用新型一种用于孵化箱的孵化架中孵化支架组件与自锁组件连接的结构示意图；

图3是本实用新型一种用于孵化箱的孵化架中自锁组件的结构示意图；

图4是图2的A处放大结构图。

具体实施方式

下面结合附图和实施例对本实用新型一种用于孵化箱的孵化架作进一步详细说明。构成本申请的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

由图1、图2、图3、图4可见，本实施例的一种用于孵化箱的孵化架是由孵化主架组件、孵化支架组件、蛋架组件和自锁组件组成。

本实施例的孵化主架组件是由多个主架支柱1固定安装组成的矩形体，用于安装孵化支架组件。

本实施例的孵化支架组件的每个面均是四边形的四边体，是由多个支架支柱2之间通过销轴活动连接组成，用于安装蛋架组件；孵化支架组件的上、下两端支架支柱2的中间分别通过中间支架中间轴3活动安装在孵化主架组件上、下端的主架支柱1上，支架中间轴3的前端活动套在孵化主架组件的前端主架支柱1的孔中，支架中间轴3的后端活动套在孵化主架组件的后端主架支柱1的孔中，孵化支架组件通过支架中间轴3在孵化主架组件上绕轴转动。

本实施例的蛋架组件是由多个蛋架4组成，每个蛋架4设置有蛋盘，用于放置孵化的番鸭蛋；每个蛋架4均是由四个蛋架支柱固定连接组成的矩形支架，每个蛋架4纵向均匀间隔地活动设在孵化支架组件上，所述蛋架4的两端分别通过销轴5活动安装在孵化支架组件中支架支柱2上。

本实施例的自锁组件安装在孵化支架组件下端的支架支柱2上，是由圆筒形挡圈6、减震弹簧7、固定块8、锁销9、自锁轴10和固定在孵化支架组件底端的支架支柱2上的自锁固定板11组成。减震弹簧7套在圆筒形挡圈6和固定块8之间的自锁轴10上，固定块8的下端通过孔活动套在自锁轴10上，自锁固定板11的上端固定安装在孵化支架组件的下端的支架支柱2上，自锁固定板11的下端与自锁轴10固定，圆筒形挡圈6活动套在自锁轴10上，圆筒形挡圈6与自锁固定板11之间通过固定柱12连接。本实施例的锁销9有两个，均固定安装在自锁固定板11上；在孵化主架组件的主架支柱1上设有与锁销9相对应的锁销插孔13。本实施例在操作时，孵化支架2的下端通过自锁组件与孵化主架1连接，自锁轴10的一端插入孵化主架1中相对应的孔中，自锁组件中的两个锁销9分别插入孵化主架1上与锁销9相对应的两个锁销插孔13中，使孵化支架2与孵化主架1固定，有效防止了孵化支架2上的蛋架3晃动而使鸭蛋从蛋架3上掉落的现象。

本实施例在进行孵化时，将连同孵化支架组件一起的孵化主架组件推入孵化箱体内，自锁轴10的一端碰到孵化箱体的内侧壁，迫使自锁轴10向后移动，带动自锁固定板11后移，通过自锁固定板11带动与其固定连接的孵化支架组件后移，使两个锁销9脱离孵化主架组件中主架支柱1上的锁销插孔13，自锁组件解除。此时，进入孵化状态。本实施例的孵化架在孵化支架上活动设置有多层蛋架，大大提高了番鸭蛋的孵化数量，在孵化支架上设置了自锁组件，有效防止了操作时蛋架在孵化支架上摇摆，提高了蛋架的稳定性和可靠性，避免了番鸭蛋从蛋架上掉落的缺陷。

以上所述，仅是本实用新型的实施例，并非对本实用新型作任何限制，凡是根据本实用新型技术实质对以上实施例所作的任何简单修改、变更以及等效方法的变化，均仍属于本实用新型技术方案的保护范围内。
