一种宠物户外饮水装置的制作方法

本实用新型涉及动物用品技术领域，具体涉及一种宠物户外饮水装置。

背景技术：

随着人们生活水平的提高，现代社会豢养宠物的家庭越来越多，而且随着时代的进步，豢养宠物的方式也发生着变化。动物传统的喂水方式是在特定位置处放上盛装有水或其他液体的容器，让动物低头舔食或者使用饮水器连通水管吮吸。但是，如今宠物不仅仅留在家里，而是作为人类的朋友，一起进出各种场合。在外出进行户外活动时，需要给动物提供食物及干净的饮用水，因而需要携带各种容器、饮水瓶等，显然在户外为宠物喂食和喂水是很不方便的，亟待解决这一问题。

技术实现要素：

有鉴于此，有必要针对上述的问题，本实用新型提供一种方便户外使用的宠物户外饮水装置。

为实现上述目的，本实用新型采取以下的技术方案：

本实用新型的宠物户外饮水装置，包括瓶盖和饮水碗；所述瓶盖顶端开设有出水口；所述饮水碗固定于所述瓶盖上；所述饮水碗为弹性材料制成，不用时可以翻折与瓶身贴合成一个整体，使用时翻离瓶身，形成碗型；

所述饮水碗还设置有盖子或瓶塞，所述盖子或瓶塞与所述饮水碗连接，所述盖子或瓶塞用于与所述瓶盖的出水口相盖合。

进一步的，所述瓶盖包括上瓶盖和下瓶盖，所述上瓶盖设置于所述下瓶盖上，所述下瓶盖大于所述上瓶盖。

进一步的，所述上瓶盖和所述下瓶盖一体成型。

进一步的，所述瓶盖上设置有凹槽，饮水碗通过连接部与扣环相连接；所述扣环扣合于凹槽上相对固定。

进一步的，所述瓶盖与所述饮水碗一体成型。

进一步的，所述弹性材料包括硅胶、TPR材料等软性材料。

进一步的，所述盖子或瓶塞与所述饮水碗一体成型。

进一步的，所述瓶盖的出水口为圆口或者切口。

进一步的，所述出水口的切口设置于硅胶盖上，所述硅胶盖处还设置有塑料圈，所述塑料圈用于固定硅胶盖。

进一步的，所述瓶盖内设置有密封圈。

进一步的，所述瓶盖上还设置有耳环。

本实用新型的有益效果为：

本实用新型的瓶盖可以同时适配两种不同口径的瓶子，通用性强，并且瓶盖一体成型，安装简单，使用方便；饮水碗可翻折，翻折后形成碗状，用于给宠物喂水或喂食，喂水或喂食时不需要再使用单独的碗，可以直接拿着水瓶使用，使用后翻折回来后又与瓶子成为一体，方便使用和携带。

附图说明

图1为本实用新型宠物户外饮水装置的整体示意图；

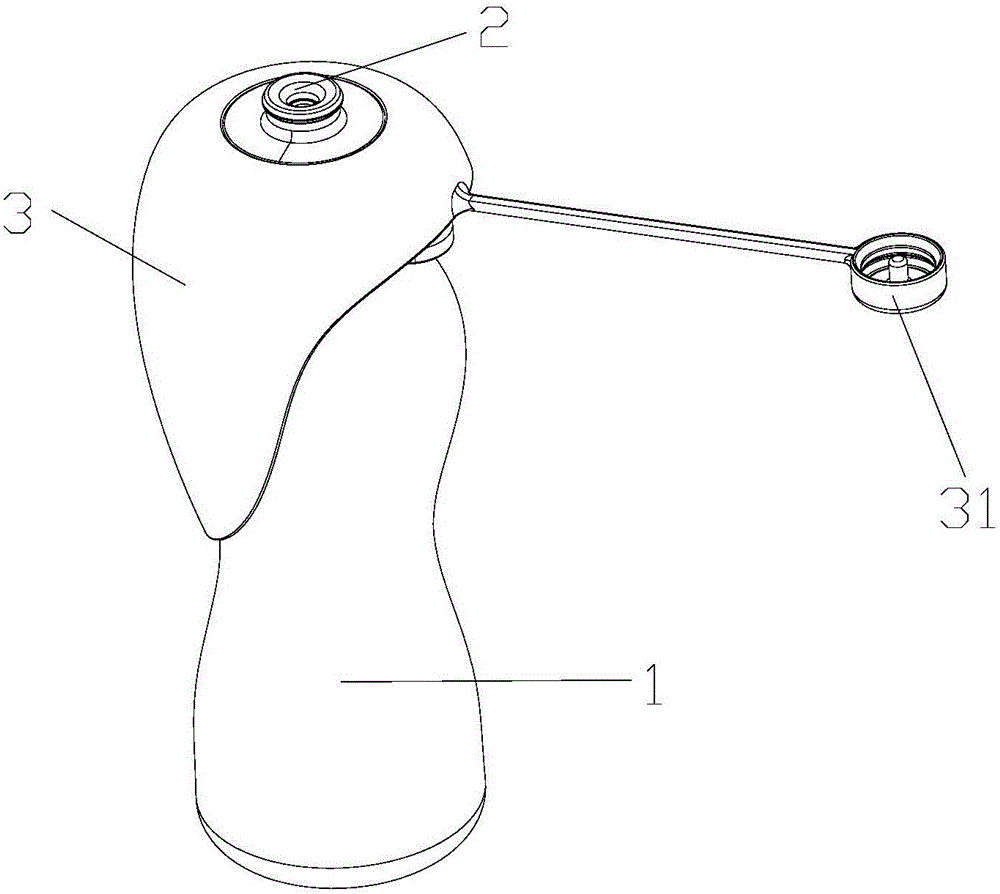

图2为本实用新型宠物户外饮水装置打开盖子后的结构示意图；

图3为本实用新型宠物户外饮水装置的瓶盖与饮水碗组合后的结构示意图；

图4为本实用新型宠物户外饮水装置翻开饮水碗后的结构示意图；

图5为本实用新型宠物户外饮水装置的爆炸示意图。

图6为本实用新型宠物户外饮水装置的另一种方案的整体示意图。

附图标记：1、瓶身；2、瓶盖；21、上瓶盖；22、下瓶盖；23、凹槽；24、密封圈；25、硅胶盖；26、塑料圈；27、耳环；3、饮水碗；31、盖子；32、连接部；33、扣环；34、瓶塞。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型的技术方案作进一步清楚、完整地描述。需要说明的是，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

如图1和图2所示，本实用新型的宠物户外饮水装置，包括瓶盖2和饮水碗3；所述瓶盖2顶端开设有出水口；所述饮水碗3固定于所述瓶盖2上。

所述瓶盖2的直径与市场上普通瓶盖的直径相同，以适配市场上的瓶子，具有很强的通用性。瓶盖2内侧设置有螺纹，用于与瓶身1旋接，瓶身1可采用市场上普通的饮料瓶。

所述饮水碗3还设置有盖子31，所述盖子31与所述饮水碗3一体成型；所述盖子31用于盖合所述出水口。所述瓶盖2的出水口为一小圆口，由于大气压的作用，盖上盖子31后水不容易出来；打开盖子31后通过挤压水瓶，加大瓶内气压，水自动流出。

如图3所示，所述瓶盖2包括上瓶盖21和下瓶盖22，所述上瓶盖21设置于所述下瓶盖22上，所述下瓶盖22大于所述上瓶盖21，使其可适配两种不同瓶口大小的瓶身1，通用性强；所述上瓶盖21和所述下瓶盖22一体成型，安装起来更简单，使用方便；所述上瓶盖21瓶口尺寸为27或30mm，下瓶盖22为38mm，对应的所述瓶身1为国际上通用瓶口标准27mm，30mm，38mm三种常用瓶口。

所述饮水碗3为弹性材料制成，不用时可以翻折与瓶身1贴合成一个整体，使用时翻离瓶身1，形成碗状(如图4所示)。所述饮水碗3的弹性材料可为硅橡胶、TPR或其它软胶材料；利用弹性体材料的特性，使用时将其翻折并形成一个夹角，此夹角根据户外喂水、喂食的姿势角度习惯，运用人机工程学原理设计得到；饮水碗3翻折离瓶身1后形成一个碗体，可以很方便的给动物饮水，使用卫生、简便，能单手操作，适用各种场合。

如图4、图5所示，所述饮水碗3一边高一边低，较低的一边，由两条筋状的连接部32与扣环33相连，这样饮水碗3翻折过来时，较低的一边因为有筋相连翻折不过去，就能形成一定的夹角；所述饮水碗3低的一边材料较厚，高的一边材料较薄，翻折的时候，低的一边因为材料厚不易翻折，起到拉扯作用，翻折后形成的碗体才能形成一定的角度。

所述下瓶盖22上设置有凹槽23，饮水碗3通过连接部32与扣环33相连接；所述扣环33扣合于凹槽23上相对固定。

实施例2

如图5所示，本实施例2与实施例1的主要区别在于，所述瓶盖2的出水口为一大口，大口的出水口处设置有硅胶盖25，所述硅胶盖25上开设有切口，硅胶盖25处有一塑料圈26，所述塑料圈26卡在出水口处，将硅胶盖25固定，由于硅胶盖25的密封作用，水不会出来，当用力挤压水瓶，瓶内气压加大，切口张开，水往外流出。

本实用新型出水口较小时用于喂水，出水口为大口时可用于喂食品。

实施例3

本实施例3与实施例1、2的主要区别在于，根据每款瓶身1的具体瓶口尺寸，选用硅胶或TPR等软性材料将瓶盖及饮水碗3设计为一体(如图6所示)，瓶盖不设螺牙，瓶盖设有一出水口，出水口处有切口，根据硅胶或TPR等软性材料的弹性和密封性等特性，将其一体套入同一类型的瓶身1；饮水碗3还设置有一瓶塞34，所述瓶塞34与出水口处的切口相连，不使用时，盖上瓶塞34，水不会出来，使用时，打开瓶塞34，饮水碗3向上翻折，形成碗状，使用后，将饮水碗3折回，贴合瓶身。本实施案例结构更为简单，零部件少。

为进一步加强密封作用，所述瓶盖2内还设置有密封圈24。

为方便挂放，所述瓶盖2上还设置有耳环27。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
