宠物拉杆箱的制作方法

本实用新型涉及行李箱技术领域，尤其是涉及一种宠物拉杆箱。

背景技术：

随着人们生活水平的不断提高，饲养宠物已经成为一种流行时尚，携带自己心爱的宠物外出游玩，成为宠物主人既高兴又烦恼的一件事，高兴的是能与宠物共享户外生活带来的身心愉悦，烦恼的是经常找不到携带宠物出游的旅行用具，导致外出过程中无法携带宠物搭乘交通工具或宠物滋扰行人等情况，让本来完美的旅行，留下少许的遗憾。

目前人们常常通过将宠物放置到宠物包内携带宠物出行，但是宠物包只具有一个宠物容纳腔，如果宠物排尿后，宠物的皮毛上会沾染很多的尿液，让宠物感觉极为不适，也给宠物主人增加了宠物清洗的工作量，加重了宠物主人出行的负担。

因此，本领域技术人员亟需研制一种能够携带宠物出行的行李箱，并且能够使宠物排尿后，皮毛不会弄脏，以增加宠物出行的舒适性和减少宠物主人的工作量，减轻宠物主人出行的负担。

技术实现要素：

本实用新型的目的在于提供一种宠物拉杆箱，以解决现有技术中存在的通过宠物包携带宠物出行，宠物排尿后，宠物的皮毛上会沾染很多的尿液，让宠物感觉极为不适，也给宠物主人增加了宠物清洗工作量，增加了宠物主人出行负担的技术问题。

本实用新型提供的宠物拉杆箱，包括箱体，所述箱体内部设置有水平放置的踏板，所述踏板设置有排尿孔，所述踏板将所述箱体的内部分隔为宠物活动腔和尿液收集腔，所述宠物活动腔位于所述尿液收集腔的上方，所述宠物活动腔的顶部设置有透气口，所述透气口上设置有透气网。

进一步地，所述宠物活动腔的腔壁设置有宠物进出口，所述宠物进出口通过第一拉链锁合连接，所述第一拉链能够沿所述宠物活动腔的周向拉开。

进一步地，所述尿液收集腔设置有尿液储存袋，所述尿液储存袋与所述排尿孔相连通。

进一步地，所述宠物拉杆箱还包括拉杆组件，所述拉杆组件包括拉杆座，伸缩拉杆和手柄，所述拉杆座设置于所述箱体的顶部，所述伸缩拉杆的一端与所述拉杆座滑动连接，所述伸缩拉杆的另一端与所述手柄固定连接。

进一步地，所述宠物拉杆箱还包括滚轮组件，所述滚轮组件包括多个滚轮，多个所述滚轮安装于所述箱体的底部。

进一步地，所述宠物拉杆箱还包括汽车座椅固定带，所述汽车座椅固定带与所述箱体可拆卸连接，所述汽车座椅固定带用于将所述箱体固定在汽车座椅上。

进一步地，所述宠物拉杆箱还包括手拎带，所述手拎带设置于所述箱体的顶部。

进一步地，所述尿液收集腔的腔壁设置有收集腔开口，所述收集腔开口通过第二拉链锁合连接。

进一步地，所述手柄上设置有防滑套。

进一步地，所述滚轮为万向轮。

本实用新型提供的宠物拉杆箱通过在箱体内部设置有水平放置的踏板，将箱体分隔为上下设置的宠物活动腔和尿液收集腔，将宠物放入宠物活动腔后，宠物可以站立或躺卧在踏板上，让宠物感觉更加舒适；通过在踏板上设置排尿孔，使得宠物在排尿后，尿液能够通过排尿孔排入尿液收集腔，让宠物活动腔更加干净，让宠物更加舒适；通过在宠物活动腔的顶部设置有透气口，使宠物活动腔中的气体能够与箱体外部的空气进行交换和流通，保持宠物呼吸的顺畅；通过在透气口上设置透气网，阻挡一些杂物进入宠物活动腔中，更好的为宠物提供保护。本实用新型提供的宠物拉杆箱通过在箱体的内部设置踏板，使宠物站立或躺卧在踏板上出行，宠物排尿后，尿液能够通过踏板上的排尿孔进入尿液收集箱，使宠物的皮毛保持干净，增加宠物的出行舒适度，减少宠物主人的宠物清洗工作量，减轻了宠物主人的出行负担。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

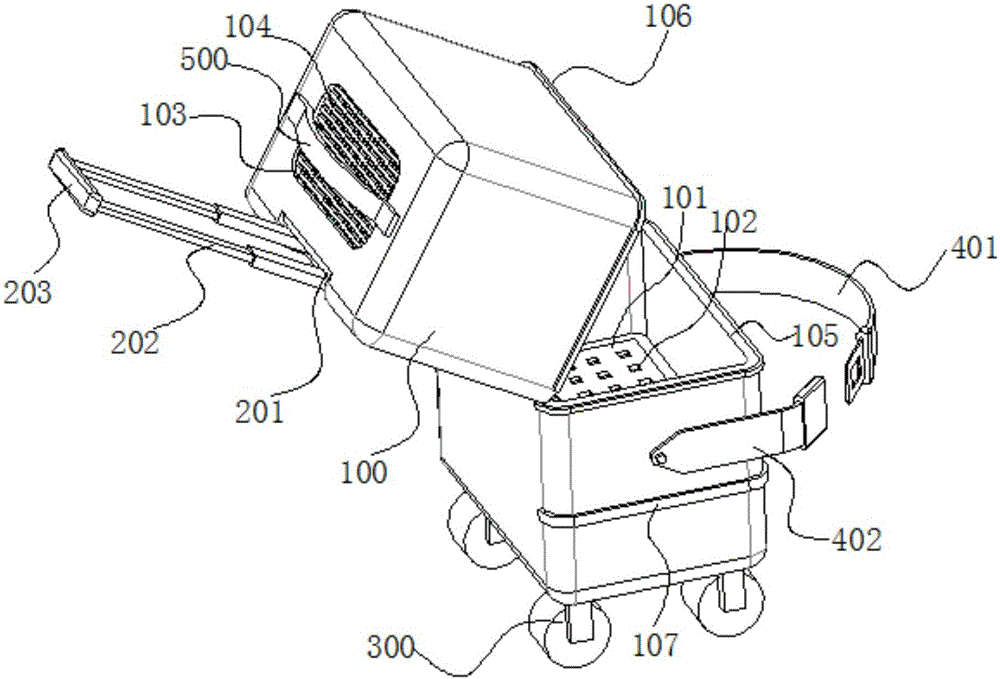

图1为本实用新型实施例提供的的宠物拉杆箱宠物进出口打开时的结构示意图；

图2为图1所示的宠物拉杆箱另一角度的结构示意图。

附图标记：

100-箱体； 101-踏板； 102-排尿孔；

103-透气口； 104-透气网； 105-宠物进出口；

106-第一拉链； 107-第二拉链；

201-拉杆座； 202-伸缩拉杆； 203-手柄；

300-滚轮；

401-第一座椅固定带； 402-第二座椅固定带；

403-固定带长度调节扣；

500-手拎带。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

图1为本实用新型实施例提供的的宠物拉杆箱宠物进出口打开时的结构示意图；图2为图1所示的宠物拉杆箱另一角度的结构示意图；如图1和图2所示，本实施例提供的宠物拉杆箱，包括箱体100，箱体100的内部设置有水平放置的踏板101，踏板101设置有排尿孔102，踏板101将箱体100的内部分隔为宠物活动腔和尿液收集腔，宠物活动腔位于尿液收集腔的上方，宠物活动腔的顶部设置有透气口103，透气口103上设置有透气网104。

随着人们生活水平的不断提高，饲养宠物已经成为一种流行时尚，携带自己心爱的宠物外出游玩，成为宠物主人既高兴又烦恼的一件事，高兴的是能与宠物共享户外生活带来的身心愉悦，烦恼的是经常找不到携带宠物出游的旅行用具，导致外出过程中出现无法携带宠物搭乘交通工具或宠物滋扰行人等情况，让本来完美的旅行，留下少许的遗憾。

现在有人研发了宠物包，通过将宠物放置到宠物包内携带宠物出行，但是一般宠物包只具有一个容纳宠物的空间，如果宠物排尿后，皮毛会沾染上很多尿液，让宠物感觉不适，也增加了宠物主人清洗宠物的工作量，加重了宠物主人出游的负担。

本实用新型提供的宠物拉杆箱，通过在箱体100的内部设置有水平放置的踏板101，将箱体100的内部分隔为上下依次设置的宠物活动腔和尿液收集腔，将宠物放入宠物活动腔后，宠物可以站立或躺卧在踏板101上，让宠物感觉更加舒适；通过在踏板101上设置排尿孔102，使得宠物在排尿后，尿液能够通过排尿孔102排入尿液收集腔，让宠物活动腔更加干净，让宠物更加舒适；通过在宠物活动腔的顶部设置有透气口103，使宠物活动腔中的气体能够与箱体100外部的空气进行交换和流通，保持宠物呼吸的顺畅；通过在透气口103上设置透气网104，阻挡一些杂物进入宠物活动腔中，更好的为宠物提供保护。本实用新型提供的宠物拉杆箱通过在箱体100的内部设置踏板101，使宠物站立或躺卧在踏板101上出行，宠物排尿后，尿液能够通过踏板101上的排尿孔102进入尿液收集箱，使宠物的皮毛保持干净，以增加宠物的出行舒适度，减少宠物主人的宠物清洗工作量，使宠物主人携带宠物出游更加惬意。

如图1所示，宠物活动腔的腔壁设置有宠物进出口105，宠物进出口105通过第一第一拉链106锁合连接，第一第一拉链106能够沿宠物活动腔的周向拉开。

为了便于将宠物放入宠物活动腔中，在宠物活动腔的侧壁上开设有宠物进出口105，宠物进出口105沿宠物活动腔的周向设置，以便于宠物主人直接通过宠物进出口105将宠物放入宠物活动腔中，使宠物站立或者躺卧在踏板101上，以使宠物在出行时感觉更加舒适。宠物进出口105通过第一第一拉链106锁合连接。第一第一拉链106依靠两列连续排列的链牙相互咬合连接，使宠物进出口105并合或分离。第一拉链106包括两片链带和拉头，两片链带上设置有相互咬合的链牙，当需要打开宠物进出口105时，通过拉头使两片链带分离，使人们能够通过开宠物进出口105放入或取出宠物，然后再通过拉动拉头使两片链带并合，以避免宠物从宠物活动腔中跑出，滋扰他人。

在本实用新型所提供的宠物拉杆箱中，尿液收集腔设置有尿液储存袋，尿液储存袋与排尿孔102相连通。

在本实用新型实施例例中，尿液储存袋设置于踏板101的下方，并且尿液储存袋设置有尿液储存口，尿液储存袋通过尿液储存口与排尿孔102相连通。当宠物排尿后，尿液从排尿孔102向下排出，通过尿液储存口进入尿液储存袋中储存。旅途结束后，可以直接将尿液储存袋取出，将尿液倒掉，以避免大量的尿液储存于尿液储存腔中，旅途结束后，还需要对尿液储存腔进行清洗和消毒，以减少宠物主人的工作量。

如图1和图2所示，本实用新型提供的宠物拉杆箱还包括拉杆组件，拉杆组件包括拉杆座201，伸缩拉杆202和手柄203，拉杆座201设置于箱体100的顶部，伸缩拉杆202的一端与拉杆座201滑动连接，伸缩拉杆202的另一端与手柄203固定连接。

为了便于拉动本实用新型所提供的宠物拉杆箱前行，宠物拉杆箱在箱体100的顶部设置有拉杆组件，通过设置拉杆组件，使宠物主人更加便于拉动箱体100前行。拉杆组件包括拉杆座201、伸缩拉杆202和手柄203，拉杆座201设置于箱体100的顶部，拉杆座201设置有滑槽，伸缩拉杆202能够缩入滑槽中，也能够拉出滑槽外，当不需要拖动宠物拉杆箱时，为了节约空间，可以将伸缩拉杆202缩入滑槽中，当需要拖动宠物拉杆箱时，将伸缩拉杆202从滑槽中拉出，以更加方便的拖动宠物拉杆箱出行。在本实用新型中，伸缩拉杆202包括外套管和内套管，内套管设置于所述外套管的内部，内套管能够从外套管中拉出，也能够缩入外套管中，通过拉动内套管伸出或缩入外套管中，以实现伸缩拉杆202长度的调节，满足不同人士的需要。在本实用新型中，手柄203与内套管的顶端固定连接，通过设置手柄203使人们更加便于握持，以使人们通过手柄203拉动宠物拉杆箱出行更加方便。

如图1和图2所示，本实用新型提供的宠物拉杆箱还包括滚轮组件，滚轮组件包括多个滚轮300，多个滚轮300安装于箱体100的底部。

为了拖动拉杆箱前行时更加省力，本实用新型在箱体100的底部安装有多个滚轮300，滚轮300的数量可以为两个，对称安装于箱体100的内侧的底部，当需要拖动本实用新型所提供的宠物拉杆箱出行时，将箱体100向内侧倾斜，即可通过握持手柄203拖动宠物拉杆箱通过两个滚轮300的滚动，使宠物拉杆箱快速前行。滚轮300的数量也可以为四个，分别对称设置于箱体100的底部，当需要拖动宠物拉杆箱前行时，将箱体100向内侧倾斜，即可通过握持手柄203托动宠物拉杆箱，通过内侧两个滚轮300的滚动，使宠物拉杆箱快速前行。另外，滚轮300的数量为四个，并且分别对称的设置于箱体100的底部，使得本实用新型提供的宠物拉杆箱不需要倾斜，即可在外力推动下四个滚轮300同时转动前行。在箱体100的底部设置四个滚轮300，能够使得箱体100在放置时能够更加稳定，使宠物在宠物活动腔中感觉更加舒适。需要说明的是，滚轮300的数量还可以根据用户的需要，设置为其它数量。

如图1和图2所示，本实用新型提供的宠物拉杆箱还包括汽车座椅固定带，汽车座椅固定带与箱体100可拆卸连接，汽车座椅固定带用于将箱体100固定在汽车座椅上。

由于外出游玩的过程中，很多人选择汽车出行，如果将本实用新型提供的箱体100竖直放在在汽车座椅上，在汽车行驶的过程中，箱体100容易发生倾斜或从汽车座椅上滑脱，让宠物受到惊吓和伤害。本实用新型提供的宠物拉杆箱还包括汽车座椅固定带，汽车座椅固定带与箱体100可拆卸连接。当携带宠物乘坐汽车出行时，将汽车座椅固定带与箱体100连接，使汽车座椅固定带将箱体100固定在汽车座椅上，以使在乘车过程中，箱体100能够保持稳定放置，避免让宠物受到惊吓和伤害。

座椅固定带的数量可以为一条，也可以为多条，在本实用新型实施例中，座椅固定带为两条，分别为第一座椅固定带401和第二座椅固定带402，第一座椅固定带401与第二座椅固定带402分别设置于箱体100的两侧，第一座椅固定带401的一端与箱体100的一侧可拆卸连接，第一座椅固定带401的另一端通过连接件与第二座椅固定带402的一端连接，第二座椅固定带402的另一端与箱体100的另一侧可拆卸连接。在使用时，将第一座椅固定带401另一端和第二座椅固定带402的一端分别绕至汽车座椅的的背部后通过连接件连接，使箱体100固定在汽车座椅上。在本实用新型中，第一座椅固定带401上设置有固定带长度调节扣403，通过设置固定带长度调节扣403调节第一座椅固定带401的长度，以满足不同汽车座椅的需要。

在本实用新型中，连接件可以子母扣，魔术贴也可以为相互匹配的卡槽和卡扣等，还可以根据用户的需求选择其它连接件。当连接件为母扣时，子扣和母扣分别设置于第一座椅固定带401的另一端和第二座椅固定带402的一端；当连接件为魔术贴时，魔术贴子贴和魔术贴母贴分别设置于第一座椅固定带401的另一端和第二座椅固定带402的一端；当连接件为相互匹配的卡槽和卡扣时，卡槽和卡扣能够卡合连接，并且卡槽和卡扣分别设置于第一座椅固定带401的另一端和第二座椅固定带402的一端。

在本实用新型中，第一座椅固定带401的一端与箱体100的一侧可拆卸连接，第二座椅固定带402的另一端与箱体100的另一侧可拆卸连接，当携带本实用新型提供的宠物拉杆箱乘坐汽车出行时，将第一座椅固定带401的一端和第二座椅固定带402的一端分别连接于箱体100的两侧，以将箱体100固定在汽车座椅上；当携带本实用新型提供的拉杆箱乘坐其它交通工具出行时，可以将第一座椅固定带401和第二座椅固定带402从箱体100的两侧拆除，以使本实用新型提供的宠物拉杆箱更加美观大方。

如图1和图2所示，本实用新型提供的宠物拉杆箱还包括手拎带500，手拎带500设置于箱体100的顶部。

为了在装卸或运输过程中更加方便快捷的抓取宠物拉杆箱，本实用新型在箱体100的顶部设置有手拎带500，手拎带500与箱体100缝纫连接，使得宠物主人在不宜于拖动或拉动宠物拉杆箱前行时，可以通过手拎带500提取箱体100出行。

如图1和图2所示，本实用新型提供的宠物拉杆箱，在尿液收集腔的腔壁上开设有收集腔开口，收集腔开口通过第二拉链107锁合连接。

为了便于将尿液从放入尿液收集腔中取出，在尿液收集腔的腔壁上开设有收集腔进出口(未图示)，收集腔开口上设置有第二拉链107，收集腔开口通过第二拉链107锁合连接。

在本实用新型中，第一第一拉链106和第二拉链107可以为单开拉链，也可以为双开拉链。单开拉链只有一个拉头，拉链只能沿一个方向拉开，双开拉链具有两个拉头，两个拉头都能够沿拉链的长度方向将拉链拉开。

在本实用新型实施例中，手柄203上设置有防滑套。

为了避免握持手柄203拉动宠物拉杆箱时发生滑脱，本实用新型设置有防滑套，防滑套套设于手柄203的外表面。防滑套的材质为橡胶，以使人们握持时更加舒适。

在本实用新型中，滚轮300为万向轮。

万向轮又称活动脚轮，其结构允许水平360度旋转，可以在水平面的任何方向移动。本实用新型采用万向轮，使得宠物行李箱能够在地面的任何方向前行，以使人们拉动宠物拉杆箱时更方便，更省力。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
