油用牡丹播种铲的制作方法

本实用新型涉及油用牡丹播种设备，尤其涉及油用牡丹播种铲。

背景技术：

牡丹，特别是油用牡丹，牡丹籽含油率为22％，不饱和合脂肪酸含量92％，a－亚麻酸为40％，是橄榄油的140倍，大豆油的10倍，含有众多的药用有效成分，开发栽培油用牡丹具有十分重要的社会、经济意义和效益。目前油用牡丹播种主要以人工为主，但是近年来油用牡丹种植面积不断扩大，人工播种效率低的缺点日益显现，制约了油用牡丹规模化发展，因此需要提供一种可用于油用牡丹播种的播种设备，以实现播种的机械化和提高播种效率。

技术实现要素：

本实用新型所要解决的技术问题是提供一种挖坑、下料及覆土同时完成，操作简单、播种效率高，播种深度可控、可调整的油用牡丹播种铲。

为解决上述技术问题，本实用新型的技术方案是：油用牡丹播种铲，包括铲柄，所述铲柄的下端固定有铲头，所述铲柄上设有自动送料装置，所述自动送料装置包括送料箱，所述送料箱设有添料口，所述送料箱的底部设有出料口，所述出料口连接有将种子送入所述铲头处的输送装置；所述出料口内设有送料轮，所述送料轮上设有储料槽，所述送料轮连接有驱动其转动的驱动装置，所述驱动装置包括驱动轴，所述送料轮固定在所述驱动轴上，所述驱动轴转动安装在所述出料口上，所述驱动轴伸的一端穿过出所述出料口的侧壁并伸出所述出料口，所述驱动轴伸出所述出料口的一端固定有棘轮，所述棘轮连接有棘爪，所述棘爪的一端通过弹性装置固定在所述储料箱的底壁上，所述棘爪的另一端固定有拉线，所述拉线远离所述棘爪的一端连接有踏板；所述铲柄上固定有限位架，所述踏板远离所述拉线的一端转动安装在所述限位架上。

作为优选的技术方案，所述铲柄包括握持段和连接段，所述握持段固定于所述送料箱的上端，所述握持段远离所述送料箱的一端固定有手柄；所述连接段设于所述送料箱和所述铲头之间，所述输送装置为设于所述连接段内的送料孔。

作为优选的技术方案，所述握持段设有与所述添料口连通的添料孔，所述添料孔贯穿所述握持段。

作为优选的技术方案，所述铲柄上沿其轴向均匀设有若干个贯穿所述铲柄的安装孔，其中任意一个所述安装孔内插有螺柱，所述限位架通过所述螺柱固定在所述铲柄上。

作为优选的技术方案，所述自动送料装置设于所述铲柄的中下部。

作为优选的技术方案，所述弹性装置包括弹簧，所述弹簧的外侧设有导轨，所述导轨的上端固定在所述送料箱上，所述弹簧和所述棘爪之间设有滑块，所述棘爪转动安装在所述滑块上，所述滑块滑动安装在所述导轨内。

油用牡丹播种铲，包括铲柄，所述铲柄的下端固定有铲头，所述铲柄上设有自动送料装置，所述自动送料装置包括送料箱，所述送料箱设有添料口，所述送料箱的底部设有出料口，所述出料口连接有将种子送入所述铲头处的输送装置；所述出料口内设有送料轮，所述送料轮上设有储料槽，所述送料轮连接有驱动其转动的驱动装置，所述驱动装置包括驱动轴，所述送料轮固定在所述驱动轴上，所述驱动轴转动安装在所述出料口上，所述驱动轴伸的一端穿过出所述出料口的侧壁并伸出所述出料口，所述驱动轴伸出所述出料口的一端固定有棘轮，所述棘轮连接有棘爪，所述棘爪的一端通过弹性装置固定在所述储料箱的底壁上，所述棘爪的另一端固定有拉线，所述拉线远离所述棘爪的一端连接有踏板；所述铲柄上固定有限位架，所述踏板远离所述拉线的一端转动安装在所述限位架上。播种时，脚踏限位架将铲头压入土壤中，限位架则限制了铲头的入土深度，脚踏踏板可控制种子落入铲好的种植坑中，控制踩踏的次数可控制落料的数量，落料精确度高；完成送料后拔出铲子即可完成覆土，即完成种植。

油用牡丹播种铲种植深度可控，由于限位架可上下调整，种植深度相应的可调整，提高了使用范围；落料数量可控，控制精度高；操作简单，效率高，降低了劳动强度。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

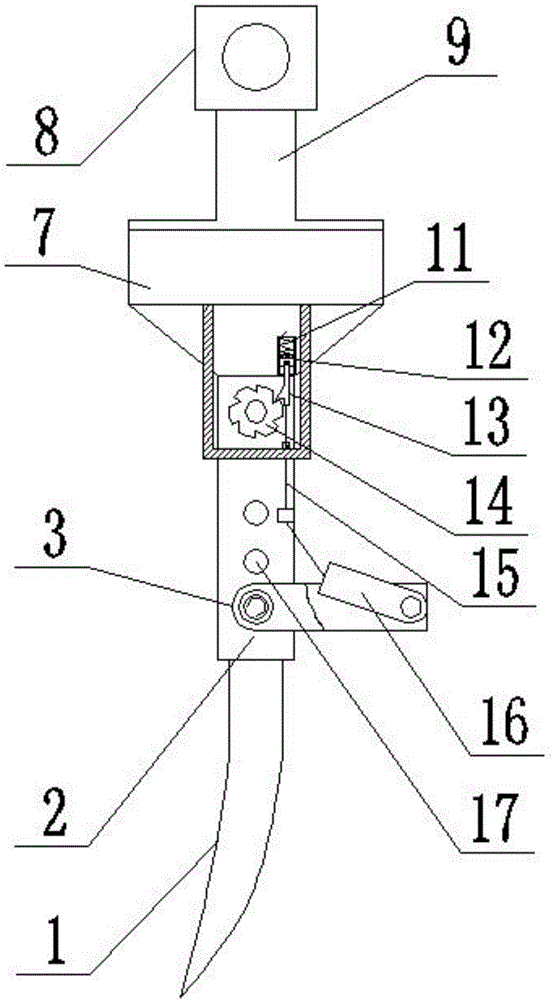

图1是本实用新型实施例的结构示意图；

图2是图1的侧视图。

图中：1-铲头；2-连接段；3-限位架；4-螺柱；5-送料孔；6-送料轮；7-送料箱；8-手柄；9-握持段；10-添料孔；11-弹簧；12-导轨；13-棘爪；14-棘轮；15-拉线；16-踏板；17-安装孔。

具体实施方式

如图1和图2所示，油用牡丹播种铲包括铲柄，所述铲柄上设有自动送料装置。优选的，所述自动送料装置设于所述铲柄的中下部，降低铁铲的重心，提高操作稳定性。所述自动送料装置包括送料箱7，所述送料箱7设有添料口，所述送料箱7的底部设有出料口，所述出料口连接有将种子送入所述铲头处的输送装置。所述出料口内设有送料轮6，所述送料轮6上设有储料槽，所述送料轮6连接有驱动其转动的驱动装置。所述驱动装置包括驱动轴，所述送料轮6固定在所述驱动轴上，所述驱动轴转动安装在所述出料口上，所述驱动轴伸的一端穿过出所述出料口的侧壁并伸出所述出料口，所述驱动轴伸出所述出料口的一端固定有棘轮14，所述棘轮14连接有棘爪13，所述棘爪13的一端通过弹性装置固定在所述储料箱的底壁上，弹性装置包括弹簧11，弹簧11的外侧设有导轨12，棘爪13的上端转动安装有滑块，滑块在导轨12内滑动。所述棘爪13的另一端固定有拉线15，所述拉线15远离所述棘爪13的一端连接有踏板16。所述铲柄上固定有限位架3，所述踏板16远离所述拉线15的一端转动安装在所述限位架3上。踩踏踏板16可拉动拉线15，拉线15拉动棘爪13拨动送料轮6转动送料。通过控制踩踏踏板16的次数可控制落料的数量，控制精度高。

所述铲柄包括握持段9和连接段2，所述握持段9设于所述送料箱7的上端，所述握持段9远离所述送料箱7的一端固定有手柄8。所述握持段8设有与所述添料口连通的添料孔10，所述添料孔10贯穿所述握持段8，方便直接通过添料孔10添加种料，同时也减轻了握持段的重量，减轻操作时的拿取时的负担。所述连接段2设于所述送料箱7和所述铲头1之间，所述输送装置为设于所述连接段2内的送料孔5。

所述铲柄的下端固定有铲头1，为了避免油用牡丹的种子自送料孔5落下时无法保证准确的种植深度，所述铲头1的背面设有辅助送料装置，所述辅助送料装置与所述送料孔5连通。所述辅助送料装置包括设于所述铲头1背面的送料槽，所述送料槽上覆盖有盖板。所述送料槽的侧面上设有若干个卡槽，所述盖板上所述卡槽位置相应处设有与所述卡槽相匹配的凸起，所述凸起卡入所述卡槽内。油用牡丹种子通过送料孔5、送料槽后精确的落到预定的深度处，种植深度的控制精度高，提高出苗率。

进一步的，所述铲柄的连接段2上上沿其轴向均匀设有若干个贯穿所述铲柄的安装孔17，其中任意一个所述安装孔17内插有螺柱4，所述限位架3通过所述螺柱4固定在所述铲柄上。通过调整螺柱4安入不同的安装孔17内可调整种植深度。

以上显示和描述了本实用新型的基本原理、主要特征及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
