一种带完善的过滤功能的溢流装置的制作方法

本实用新型涉及一种带完善的过滤功能的溢流装置。

背景技术：

现在的水产养殖池为了避免水位过高，一般需要在养殖池内设置一溢流装置，当水位超过溢流装置所限定的高度时，将高出的水自动溢流装置排出，但是在养殖池内放有饲料时（饲料密度比水少），排水的同时会将饲料排出，浪费饲料，同时还会堵塞溢流装置，为此市面上出现有带完善的过滤功能的溢流装置，但是现有的溢流装置其过滤功能并不完善，其并不能阻止直行的树叶进入溢流装置内，经过不断积累后将堵塞溢流装置，为此本实用新型提供一种过滤功能完善的溢流装置用于解决上述问题。

技术实现要素：

为了解决上述问题，本实用新型提供一种带完善的过滤功能的溢流装置。

本实用新型解决其技术问题所采用的技术方案是：

一种带完善的过滤功能的溢流装置，包括外壳，外壳内具有一通道，通道的下端与排水管路连通，通道的上端侧壁设置有若干第一通孔，所述通道上端可转动地安装有一呈筒状的调节盖，该调节盖侧壁上设置有若干与第一通孔相适配的第二通孔，调节盖转动可调节第一通孔和第二通孔的重叠程度。

所述调节盖底部设置若干第三通孔。

所述调节盖底部设置一凸台。

所述通道的中部设置有一环形凸起，所述调节盖外轮廓呈阶梯状，调节盖的上部外轮廓与环形凸起以上的通道内轮廓相适配。

本实用新型的有益效果是：采用上述结构的本实用新型通过在外壳内设置调节盖，通过调节调节盖和外壳之间的相对角度来调节第一通孔和第二通孔的重合度，进而可以在阻隔饲料的情形下进行排水，同时第二通孔相对现有的缺口型过滤能有效的对直行的片状杂物（例如树叶）进行过滤，过滤功能完善。

附图说明

下面结合附图和实施例对本实用新型进一步说明：

图1是本实用新型的分解示意图；

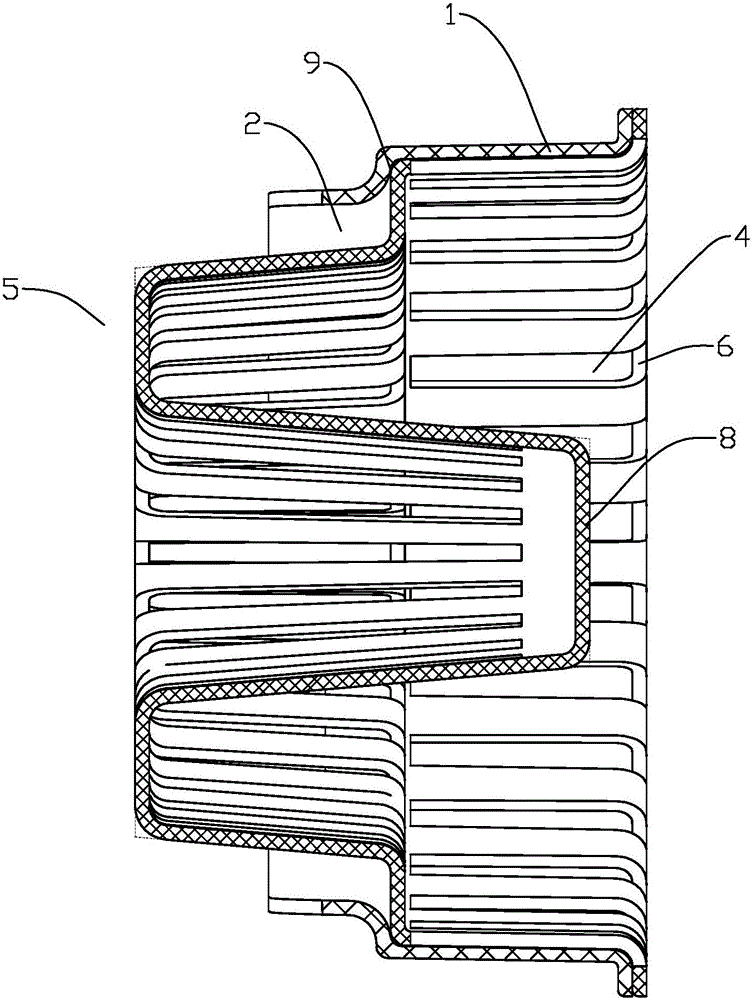

图2是本实用新型的结构示意图。

具体实施方式

参照图1～图2，本实用新型是一种带完善的过滤功能的溢流装置，包括外壳1，外壳1内具有一通道2，通道2的下端与排水管路连通，通道2的上端侧壁设置有若干第一通孔3，通道2上端可转动地安装有一呈筒状的调节盖5，该调节盖5侧壁上设置有若干与第一通孔3相适配的第二通孔4，调节盖5转动可调节第一通孔3和第二通孔4的重叠程度，在水面上漂浮有饲料时，通过转动调节盖5，使得第一通孔3和第二通孔4的部分重叠以便饲料无法通过，第二通孔4相对传统的缺口型过滤多了一挡边6，使得直行树叶会由于上部的挡边6而被隔绝在外壳1外。可见，采用上述结构的本实用新型通过在外壳1内设置调节盖5，通过调节调节盖5和外壳1之间的相对角度来调节第一通孔3和第二通孔4的重合度，进而可以在阻隔饲料的情形下进行排水，同时第二通孔4相对现有的缺口型过滤能有效的对直行的片状杂物（树叶）进行过滤，过滤功能完善。

如图1所示，调节盖5底部设置若干第三通孔7，第三通孔7的设置可以提高水通过的速度，并可进一步隔离杂物，避免杂物堵塞通道2；为了方便调节和取出调节盖5，在调节盖5底部设置一凸台8，通过握持凸台8进行旋转或取出调节盖5。

如图1和图2所示，其中，外壳1和调节盖5可以采用以下方式连接，通道2的中部设置有一环形凸起9，调节盖5外轮廓呈阶梯状，调节盖5的上部外轮廓与环形凸起以上的通道2部轮廓相适配。该结构的调节盖5易于操控和安装。

上述实施例只是本实用新型的优选方案，本实用新型还可有其他实施方案。本领域的技术人员在不违背本实用新型精神的前提下还可作出等同变形或替换，这些等同的变型或替换均包含在本申请权利要求所设定的范围内 。
