一种便捷多层且占地面积小的花盆的制作方法

文档序号:11892464阅读:465来源:国知局
一种便捷多层且占地面积小的花盆的制作方法与工艺

本实用新型涉及一种花盆,具体是一种便捷多层且占地面积小的花盆。



背景技术:

花盆是一种居家厅室或办公场所栽培植物的小型器具,随着生活节奏越来越快的变化,人们喜欢在居所或办公场所摆上一些绿色植株,来放松心情,减轻压力,然而现在的房子价格越来越贵,想要买个有大阳台的房子,无疑会增添不少费用,想要拥有大量的绿色植物就需要有大量的花盆,花盆的放置就成了难题,还有不少家庭会想要种些菜苗,但现在都是小区化住宅,没有个人土地种菜,于是就要求有一种不占地方容量又大的花盆来满足人们的多种需求。



技术实现要素:

本实用新型的目的在于提供一种便捷多层且占地面积小的花盆,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:

一种便捷多层且占地面积小的花盆,包括置物装置、控制装置、支撑装置和洒水装置;所述置物装置设置在第一铁架和第二铁架之间;所述置物装置由第一花盆、第二花盆和第三花盆组成;所述第一花盆设置在第一铁架和第二铁架底部;所述第二花盆设置在第一铁架和第二铁架中部;所述第三花盆设置在第一铁架和第二铁架顶部;所述控制装置设在水管上;所述控制装置由第一透明视窗、第二透明视窗、第三透明视窗、漏水口、第一推钮、第二推钮、第三推钮、阀门、抵板和挡板组成;所述第一透明视窗设置在第一花盆左部;所述第二透明视窗设置在第二花盆左部;所述第三透明视窗设置在第三花盆左部;所述漏水口设置在第一花盆、第二花盆和第三花盆底部;所述第一推钮设置在水管顶部;所述第二推钮设置在水管中部;所述第三推钮设置在水管下部;所述支撑装置由第一铁架、第二铁架、第一滚轮、第二滚轮、第三滚轮和第四滚轮组成;所述第一滚轮设置在第一花盆的下方;所述第二滚轮设置在第一花盆的下方;所述第三滚轮设置在第一花盆的下方;所述第四滚轮设置在第一花盆的下方;且第一滚轮、第二滚轮、第三滚轮和第四滚轮之间等距安装在第一花盆下;所述第一铁架设置在第二滚轮上部;所述第二铁架设置在第三滚轮上部;所述洒水装置设置在水管管道上;所述洒水装置由水管、第一喷水口、第二喷水口、第三喷水口和进水口组成;所述水管贯穿花盆中心,从第一花盆底部折角90度,再与自来水管连接;所述进水口设置在水管右部;所述第一喷水口设置在水管顶部;所述第二喷水口设置在水管中部;所述第三喷水口设置在第一花盆上方水管下部。

作为本实用新型进一步的方案:所述第一滚轮、第二滚轮、第三滚轮和第四滚轮之间等距安装在第一花盆下。

作为本实用新型进一步的方案:所述第一推钮、第二推钮和第三推钮都通过抵板与挡板连接。

作为本实用新型再进一步的方案:所述透明视窗由PVC材料制成。

与现有技术相比,本实用新型的有益效果是:

本实用新型装置构思巧妙,设计合理,功能齐全,操作方便;设置有三层花盆,极尽所能的扩大了种植容量,养花和种菜两者能同时进行,很好的满足了不同人群的需求并在中间设置有洒水装置和控制装置,及时洒水和及时控制洒水量,很好的帮助使用者的使用,简化了养花步骤,让人们不会因此而烦躁。

附图说明

图1为便捷多层且占地面积小的花盆的结构示意图。

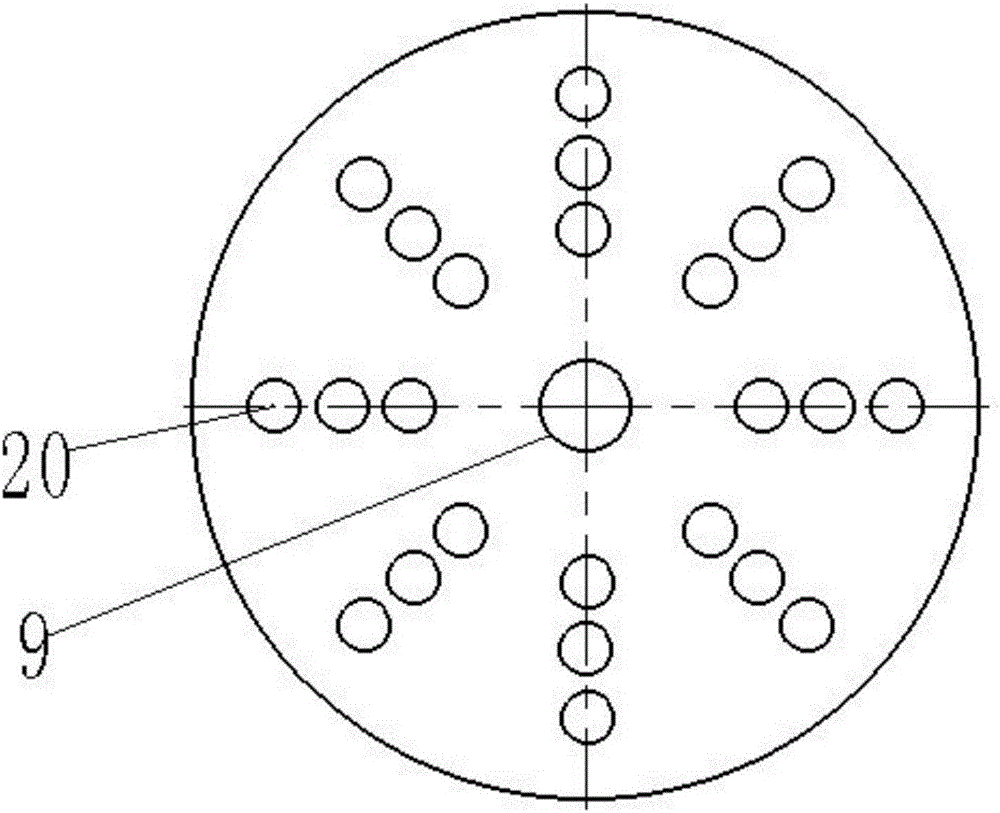

图2为便捷多层且占地面积小的花盆中花盆底的结构示意图。

图3为便捷多层且占地面积小的花盆中控制装置的结构示意图。

图中:1-第一滚轮,2-第二滚轮,3-第一透明视窗,4-第一花盆,5-第二透明视窗,6-第二花盆,7-第三透明视窗,8-第三花盆,9-水管,10-第一喷水口,11-第一推钮,12-第二喷水口,13-第二推钮,14-第三喷水口,15-第三推钮,16-第三滚轮,17-第四滚轮,18-阀门,19-进水口,20-漏水口,21-挡板,22-抵板,23-第一铁架,24-第二铁架。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3,一种便捷多层且占地面积小的花盆,包括置物装置、控制装置、支撑装置和洒水装置;所述置物装置设置在第一铁架23和第二铁架24之间;所述置物装置由第一花盆4、第二花盆6和第三花盆8组成;所述第一花盆4设置在第一铁架23和第二铁架24底部;所述第二花盆6设置在第一铁架23和第二铁架24中部;所述第三花盆8设置在第一铁架23和第二铁架24顶部;所述控制装置设在水管9上;所述控制装置由第一透明视窗3、第二透明视窗5、第三透明视窗7、漏水口20、第一推钮11、第二推钮13、第三推钮15、阀门18、抵板22和挡板21组成;所述第一透明视窗3设置在第一花盆4左部;所述第二透明视窗5设置在第二花盆6左部;所述第三透明视窗7设置在第三花盆8左部,第一透明视窗3、第二透明视窗5和第三透明视窗7都是用来观察花盆内水量,并及时控制水量;所述漏水口20设置在第一花盆4、第二花盆6和第三花盆8底部,在水过多时慢慢渗漏出去;所述第一推钮11设置在水管9顶部;所述第二推钮13设置在水管9中部;所述第三推钮15设置在水管9下部,第一推钮11、第二推钮13和第三推钮15都通过抵板22与挡板21连接,再通过推动第一推钮11、第二推钮13或第三推钮15控制挡板21的位置来控制洒水和洒水量;所述支撑装置由第一铁架23、第二铁架24、第一滚轮1、第二滚轮2、第三滚轮16和第四滚轮17组成;所述第一滚轮1设置在第一花盆4的下方;所述第二滚轮2设置在第一花盆4的下方;所述第三滚轮16设置在第一花盆4的下方;所述第四滚轮17设置在第一花盆4的下方;且第一滚轮1、第二滚轮2、第三滚轮16和第四滚轮17之间等距安装在第一花盆4下,方便移动;所述第一铁架23设置在第二滚轮2上部;所述第二铁架24设置在第三滚轮16上部;所述洒水装置设置在水管9管道上;所述洒水装置由水管9、第一喷水口10、第二喷水口12、第三喷水口14和进水口19组成;所述水管9贯穿花盆中心,从第一花盆4底部折角90度,再与自来水管连接;所述进水口19设置在水管9右部;所述第一喷水口10设置在水管9顶部;所述第二喷水口12设置在水管9中部;所述第三喷水口14设置在第一花盆4上方水管9下部。

上面对本专利的较佳实施方式作了详细说明,但是本专利并不限于上述实施方式,在本领域的普通技术人员所具备的知识范围内,还可以在不脱离本专利宗旨的前提下做出各种变化。
