一种鱼缸水族箱恒温器的制作方法

本实用新型涉及一种鱼缸水族箱恒温器。

背景技术：

现有的鱼缸水族箱恒温器一般都包括有金属片，金属片上设有一形变片，该形变片通过主体支架上的一个立柱顶靠，形成温差开关，该立柱与主体支架一体成型，该结构形成的鱼缸水族箱恒温器对主体支架的精度要求非常高，国内基本生产不了，需要大规模的进口，成本非常高昂，如果采用精度达不到要求的主体支架，鱼缸水族箱恒温器工作将会非常不稳定，为此本实用新型提供一种新结构的鱼缸水族箱恒温器。

技术实现要素：

为了解决上述问题，实用新型提供一种鱼缸水族箱恒温器。

实用新型解决其技术问题所采用的技术方案是：

一种鱼缸水族箱恒温器，包括金属片、辅助安装片及主体支架，所述辅助安装片安装在主体支架上，并辅助安装片上设置有一翘起直立定位点，所述金属片一端固定安装在主体支架上，中部与翘起直立定位点连接。

所述金属片中部设置有一呈U型的通孔，该通孔的内侧壁设置为一形变片，该形变片抵靠在翘起直立定位点上，所述翘起直立定位点的侧壁上设置有供形变片定位的定位槽。

所述主体支架上设置有一安装凹槽，所述辅助安装片上对应安装凹槽设置有一沉台。

所述辅助安装片与主体支架通过螺栓、螺母固定连接，或通过螺丝固定连接。

所述辅助安装片采用合金材料制作。

所述金属片通过螺栓、螺母与主体支架连接，或通过螺丝与主体支架连接。

所述辅助安装片一端向上翻折形成所述翘起直立定位点。

本实用新型的有益效果是：采用上述结构的本实用新型通过在主体支架上设置一辅助安装片，通过辅助安装片的翘起直立定位点与金属片对接形成温差开关，该结构中由于辅助安装片位置及翘起直立定位点可根据需要进行前后调节，进而可降低对主体支架的精度要求，国内亦可轻松制造出该精度的主体支架，无需进口，降低成本，本实用新型可以使得鱼缸水族箱恒温器工作稳定，性能良好。

附图说明

下面结合附图实施例对本实用新型进一步说明：

图1是本实用新型的示意图；

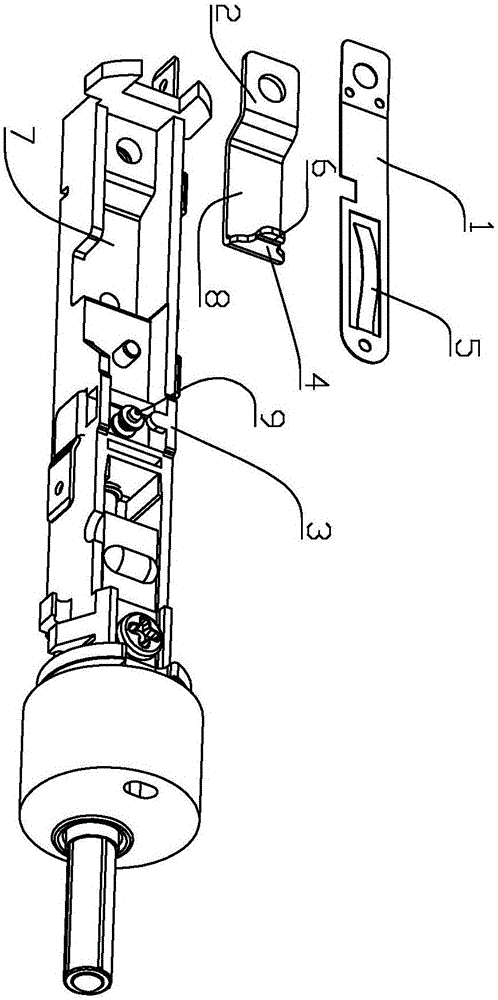

图2是本实用新型的分解示意图。

具体实施方式

参照图1~图2，本实用新型是一种鱼缸水族箱恒温器，包括金属片1、辅助安装片2及主体支架3，辅助安装片2安装在主体支架3上，并辅助安装片2上设置有一翘起直立定位点4，金属片1一端固定安装在主体支架3上，中部与翘起直立定位点4连接；金属片1中部设置有一呈U型的通孔，该通孔的内侧壁设置为一形变片5，该形变片5抵靠在翘起直立定位点4上，翘起直立定位点4的侧壁上设置有供形变片5的定位槽6；辅助安装片2一端向上翻折形成翘起直立定位点4，采用上述结构的本实用新型通过在主体支架3上设置一辅助安装片2，通过辅助安装片2的翘起直立定位点4与金属片1对接形成温差开关，该结构中由于辅助安装片2位置及翘起直立定位点4可根据需要进行前后调节，进而可以降低对主体支架3的精度要求，国内亦可轻松制造出该精度的主体支架3，无需进口，降低成本，本实用新型可以使得鱼缸水族箱恒温器供工作稳定，性能良好。

如图2所示，主体支架3上设置有一安装凹槽7，辅助安装片2上对应安装凹槽7设置有一沉台8,；辅助安装片2左侧与主体支架3通过螺栓、螺母（螺丝）固定连接；在本实施方式中，辅助安装片2优选采用合金材料制造，辅助安装片2还可以采用其他材料制作；金属片1左侧通过螺栓、螺母（螺丝）与主体支架3连接，金属片1右侧下方及主体支架3上皆设置有触点。辅助安装片2通过沉台8和安装凹槽7进行定位，再通过螺栓、螺母（螺丝）固定，形变片5所承受温度超过设定值时，形变片5弯曲带动金属片1右侧上移，使得右侧的触点9与主体支架3上的触点9分离，达到断开电路的效果。

上述实施例只是本实用新型的优选方案，本实用新型还可以有其他实施方案。本领域的技术人员在不违背本实用新型精神的前提下还可以做出等同变形或替换，这些等同的变形或替换均包括本申请权利要求所设定的范围内。
