无土栽培装置的制作方法

本实用新型涉及植物栽培器具，特别涉及一种无土栽培装置。

背景技术：

目前，长久以来土地作为农业的命脉，植物生长的必要条件，一直制约着设施农业的发展。特别是化肥长期应用导致土地板结，作物营养严重不足，农药的大量使用又使农作物的残留加大，影响到了人类身体健康。随着高新技术的发展，无土栽培这项近代发展的新型农业技术得到了长足的进步，各类无土栽培的营养液层出不穷。但是，各类无土栽培装置都存在着造价高、投资大、施工繁琐的问题，解决无土栽培装置的成本问题成为无土栽培的瓶颈。

技术实现要素：

本实用新型的目的是提供无土栽培装置，其具有造价低，结构简单的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种无土栽培装置，包括上层容器以及下层容器，所述的上层容器插接于下层容器内，所述的上层容器上设有若干虹吸孔，所述的上层容器的底部连接有虹吸绳，虹吸绳一端延伸至下层容器内，另一端位于上层容器中，所述的虹吸绳与下层容器的底部抵接，所述的虹吸绳外套设有细管。

通过采用上述技术方案，在下层容器中加入培养液，在上层容器中放入基质，然后将上层容器插接在下层容器内，虹吸孔刚好位于培养液的水平面上，通过虹吸现象将下层容器中的培养液吸至上层容器中为上层容器内的基质提供养分，便于植物生长。该无土栽培装置具有结构简单，造价低的优点，在上层容器上设置虹吸绳，可以在极少量培养液的基础上进行虹吸现象以提高资源利用率，虹吸绳外套一根细管，细管与虹吸绳之间会形成一定的负压，进而可以进一步提高虹吸绳的虹吸能力。

作为优选的，所述的下层容器的水平高度为上层容器水平高度的2/3-3/4。

通过采用上述技术方案，上层容器相对而言可以设置的长一点，更利于植物的生长。

作为优选的，所述的上层容器以及下层容器由塑料瓶水平切割成的两个部分组成，其中上层容器为塑料瓶带瓶口的部分。

通过采用上述技术方案，利用塑料瓶来制造该装置，使得此装置简易，成本低，便于操作，还体现了废物利用，实用的特点。

作为优选的，所述的虹吸孔位于塑料瓶的瓶颈位置。

通过采用上述技术方案，虹吸孔位于塑料瓶的瓶颈位置，使得下层容器中

作为优选的，所述的虹吸孔的直径为1mm-3mm。

通过采用上述技术方案，可以进一步提高虹吸效果。

作为优选的，所述的上层容器的底部设有通孔，通孔上覆盖有塑料纱窗网格布。

通过采用上述技术方案，塑料纱窗网格布的虹吸效果更好，可以使得上层容器中的基质更好的生长。

作为优选的，所述下层容器靠近顶部开口的侧壁上设有透气孔，当上层容器插接于下层容器时透气孔位于两者连接处的下方。

通过采用上述技术方案，透气孔的设置可以培养液的高度以及下层容器的透气性。

综上所述，本实用新型具有以下有益效果：此装置简易，成本低，便于操作，本装置的设计体现了废物利用，实用的特点，且有虹吸现象，适宜的田间持水量等技术原理支持，完成了传统复杂，笨重的栽培装置的改造，提高了装置的使用性能，且拓宽了实用用途与实验用途。

附图说明

图1为本实用新型无土栽培装置实施例一的爆炸图；

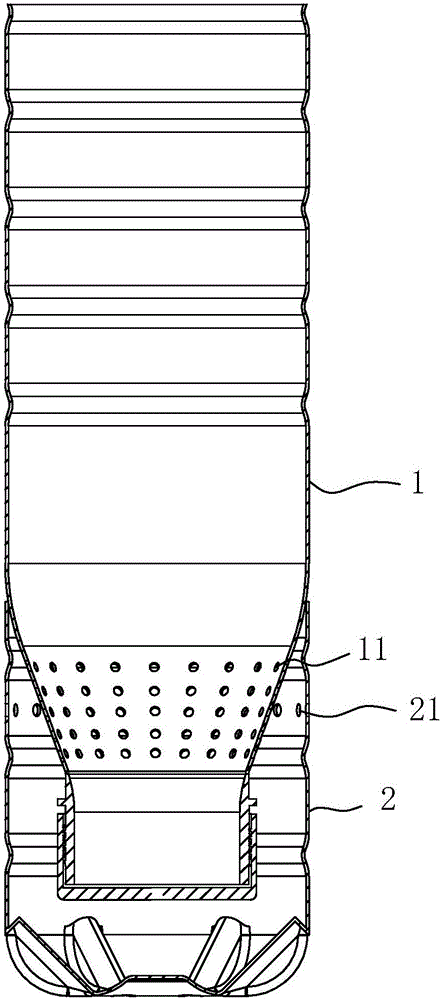

图2是实施例一中用于体现上层容器与下层容器插接后的内部结构的示意图；

图3为本实用新型无土栽培装置实施例二的爆炸图；

图4为本实用新型无土栽培装置实施例三的爆炸图；

图5是实施例三中用于体现上层容器与下层容器插接后的内部结构的示意图；

图6为本实用新型无土栽培装置实施例四的爆炸图；

图7是实施例四中用于体现上层容器与下层容器插接后的内部结构的示意图；

图中，1、上层容器；11、虹吸孔；12、通孔；2、下层容器；21、透气孔；3、塑料纱窗网格布；4、虹吸绳；5、细管。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例1、参见图1所示，一种无土栽培装置，由一次性塑料瓶经过水平剪切成两半，带瓶盖部分为上层容器1，另一部分为下层容器2，另外，瓶盖部分尽量长一些，下层容器2放入营养液，将上层容器1的瓶盖部分插入到下层容器2采用插接的方式可使得重心中下移，即使在栽培高大的木本花卉时也不易翻到然后在瓶颈部分用针刺一些虹吸孔11，使用时基质放入上层容器1中，生长的根系透过虹吸孔11伸入到营养液中吸收养分。

此外，为了控制液面高度以及透气，在下层容器2的壁上设置几个透气孔21。

实施例2，参见图3所示，一种无土栽培装置，由一次性塑料瓶经过水平剪切成两半，带瓶盖部分为上层容器1，另一部分为下层容器2，另外，瓶盖部分尽量长一些，除去瓶盖使得上层容器1下端形成通孔12，并用一块塑料纱窗网格布3代替，塑料纱窗网格布3可以通过绳子系在瓶口处或者是通过橡皮筋将塑料纱窗网格布3箍在瓶口处，用以支撑基质，下层容器2放入营养液，然后将上层容器1的瓶盖部分插入到下层容器2采用插接的方式可使得重心中下移，即使在栽培高大的木本花卉时也不易翻到然后在瓶颈部分用针刺一些虹吸孔11，使用时基质放入上层容器1中，生长的根系透过虹吸孔11伸入到营养液中吸收养分。

此外，为了控制液面高度以及透气，在下层容器2的壁上设置几个透气孔21。

实施例3，一种无土栽培装置，参见图4、5所示，由一次性塑料瓶经过水平剪切成两半，带瓶盖部分为上层容器1，另一部分为下层容器2，另外，瓶盖部分尽量长一些，在瓶盖上连接一根虹吸绳4，虹吸绳4一端在上层容器1中，下层容器2放入营养液，将上层容器1的瓶盖部分插入到下层容器2采用插接的方式可使得重心中下移，即使在栽培高大的木本花卉时也不易翻到然后在瓶颈部分用针刺一些虹吸孔11，使用时基质放入上层容器1中，一方面生长的根系透过虹吸孔11伸入到营养液中吸收养分，另一方面虹吸绳4伸入下层容器2中的营养液内。需要说明的书虹吸绳4的长度可以任意设置，在本实施例中虹吸绳4位于下层容器2的一端是与下层容器2的底部接触，以便虹吸绳4能在极少量的营养液情况下进行虹吸。

此外，为了控制液面高度以及透气，在下层容器2的壁上设置几个透气孔21。

实施例4、一种无土栽培装置，参见图6、7所示，与实施例3的区别在于，在虹吸绳4的外部套了一根细管5。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
