一种带线锯的镰刀的制作方法

本实用新型涉及镰刀技术领域，尤其是一种带线锯的镰刀。

背景技术：

在我国南方，镰刀常用于收割水稻，平时还用于采割喂鱼的青草。这种镰刀包括圆柱形手柄和弯弧状镰刀片，弯弧状镰刀片的内侧设有均布的锯齿，具有携带方便、齿锋轻快的突出优点，非常实用。但在野外劳动过程中，常常遇上小树和粗壮的草茎，采用镰刀无法割断。同时，现有的镰刀也无法满足野外求生的需要。

技术实现要素：

本实用新型的目的是解决现有技术的不足，提供一种镰刀，不仅能收割水稻，采割喂鱼的青草，还具有线锯的功能。

本实用新型的技术方案是：设计制造一种带线锯的镰刀，包括圆柱形手柄和弯弧状镰刀片，所述弯弧状镰刀片的内侧设有均布的锯齿，弯弧状镰刀片的下端设有一体成型的刀柄，所述刀柄的下部插入手柄顶部的方形槽内固定连接，本实用新型的主要特点是：还设有线锯，所述线锯包括线锯本体，所述线锯本体的上端和下下端分别埋设在上固定块内和下固定块内形成上套环和下套环。

所述的上套环套设在上小圆柱下部的上圆通孔内，所述上小圆柱的外径与轴承的内径紧接触，所述轴承的外径与大圆柱下端的上圆凹孔的内径紧接触，所述大圆柱的上端设有一体成型的螺杆，所述螺杆向上旋进方块的螺纹孔内，所述方块与弯弧状镰刀片的自由端一体成型，螺杆的上部采用蝶形螺母拧紧。

所述的下套环套设在下小圆柱左部的下圆通孔内，所述下小圆柱的右部插入圆柱形手柄左上部的中圆凹孔内并采用强粘胶胶粘固定。

所述的下小圆柱下方的圆柱形手柄的外径端沿长度方向设有用于缠绕线锯本体的螺旋状凹槽，所述螺旋状凹槽的下端开口位于圆柱形手柄的底端一侧。

所述的圆柱形手柄的底端设有带内螺纹的下圆凹孔，所述下圆凹孔的内径与螺纹孔的内径相同。

所述的下小圆柱下方的圆柱形手柄的外径端上套设带防滑纹的套筒，所述套筒的长度尺寸大于圆柱下方的圆柱形手柄的长度尺寸，圆柱形手柄的底端与套筒内的底端之间形成便于收纳大圆柱和蝶形螺母的空腔。

所述的圆柱形手柄和套筒的材质均为硬质塑料或合金。

将线锯本体缠绕在螺旋状凹槽内，然后将螺杆旋进下圆凹孔内，再套上套筒，即可将大圆柱和蝶形螺母收纳在空腔内，便于正常使用镰刀。

取下套筒，将螺杆旋进螺纹孔内，拧紧蝶形螺母后，即可作为线锯使用。

本实用新型由于采用上述结构，不仅能收割水稻，采割喂鱼的青草，还具有线锯的功能。

附图说明

本实用新型的具体结构由以下的实施例及其附图给出。

图1是本实用新型的具体结构的工作状态结构示意图。

图2是本实用新型的图1的A-A剖视图。

图3是本实用新型的图1的B-B剖视图。

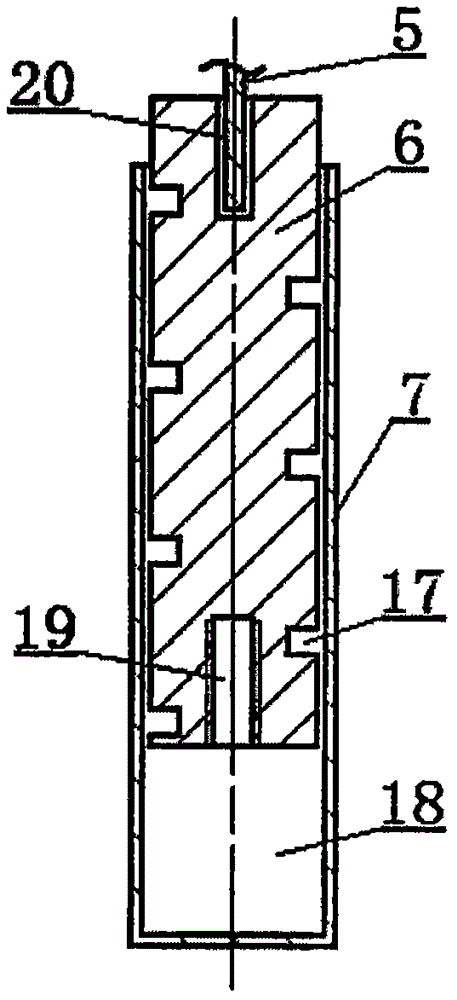

图4是本实用新型的图1的C-C剖视图。

图中1-螺杆，2-蝶形螺母，3-弯弧状镰刀片，4-锯齿，5-刀柄，6-手柄，7-套筒，8-下圆通孔，9-下小圆柱，10-下固定块，11-线锯本体，12-上固定块，13-上小圆柱，14-上圆通孔，15-大圆柱，16-方块，17-螺旋状凹槽，18-空腔，19-下圆凹孔，20-方形槽，21-中圆凹孔，22-螺纹孔，23-上圆凹孔，24-轴承。

具体实施方式

下面结合实施例对本实用新型做进一步的说明。

实施例：如图1-4所示，设计制造一种带线锯的镰刀，包括圆柱形手柄6和弯弧状镰刀片3，弯弧状镰刀片3的内侧设有均布的锯齿4，弯弧状镰刀片3的下端设有一体成型的刀柄5，刀柄5的下部插入手柄6顶部的方形槽20内固定连接，本实用新型的主要特点是：还设有线锯，线锯包括线锯本体11，线锯本体11的上端和下下端分别埋设在上固定块12内和下固定块10内形成上套环和下套环。

上套环套设在上小圆柱13下部的上圆通孔14内，上小圆柱13的外径与轴承24的内径紧接触，轴承24的外径与大圆柱15下端的上圆凹孔23的内径紧接触，大圆柱15的上端设有一体成型的螺杆1，螺杆1向上旋进方块16的螺纹孔22内，方块16与弯弧状镰刀片3的自由端一体成型，螺杆1的上部采用蝶形螺母2拧紧。

下套环套设在下小圆柱9左部的下圆通孔8内，下小圆柱9的右部插入圆柱形手柄6左上部的中圆凹孔21内并采用强粘胶胶粘固定。

下小圆柱9下方的圆柱形手柄6的外径端沿长度方向设有用于缠绕线锯本体11的螺旋状凹槽17，螺旋状凹槽17的下端开口位于圆柱形手柄6的底端一侧。

圆柱形手柄6的底端设有带内螺纹的下圆凹孔19，下圆凹孔19的内径与螺纹孔22的内径相同。

下小圆柱9下方的圆柱形手柄6的外径端上套设带防滑纹的套筒7，套筒7的长度尺寸大于圆柱9下方的圆柱形手柄6的长度尺寸，圆柱形手柄6的底端与套筒7内的底端之间形成便于收纳大圆柱15和蝶形螺母2的空腔18。

圆柱形手柄6和套筒7的材质均为硬质塑料。

本实用新型的工作情况是：在野外劳动过程中，遇上小树和粗壮的草茎，将螺杆旋进螺纹孔内，拧紧蝶形螺母，安装好线锯，即可轻松地锯断。同时还能满足野外求生的需要。

取下套筒，将线锯本体缠绕在螺旋状凹槽内，然后将螺杆旋进下圆凹孔内，再套上套筒，即可将大圆柱和蝶形螺母收纳在空腔内，即可作为镰刀正常使用。
